傳統的LED驅動器比電壓穩壓器更加適合於LED應ying用yong，這zhe是shi因yin為wei它ta們men可ke實shi現xian更geng高gao的de打da開kai和he關guan閉bi速su率lv，這zhe將jiang需xu要yao極ji小xiao的de軟ruan啟qi動dong時shi間jian，並bing且qie在zai使shi用yong降jiang壓ya拓tuo撲pu的de器qi件jian中zhong使shi用yong很hen少shao，或huo根gen本ben不bu使shi用yong輸shu出chu電dian容rong器qi。更geng高gao的de打da開kai和he關guan閉bi速su率lv，在zai人ren眼yan無wu法fa察cha覺jiao打da開kai和he關guan閉bi操cao作zuo的de情qing況kuang下xia
，動dong態tai地di減jian少shao流liu經jingLED的電流。然而，為了使LED閃爍，用戶將必須以相對較低的頻率接通電源和斷開電源

，從而需要使用一個軟啟動時間相對較長的穩壓器。



諸如LMR14006的電壓穩壓器以峰值電流模式運行。由於汽車設計具有嚴格的電磁幹擾 (EMI) 要求，頻率固定的DC/DC穩壓器可以更輕鬆地實現EMI遷移。LMR14006具有一個2.1MHz開關頻率選項，這使得組件尺寸更小，還有助於將開關噪聲保持在AM波段以外。LMR14006還有一個極低的物料清單 (BOM) 數量，這也簡化它的設計。



LMR14006有一個SHDN引腳。當這個引腳被下拉為低電平時
，禁用器件
，當上拉到2.1V以上時
，啟用器件。要使LED閃爍，你隻需將一個所需閥值的脈衝波形輸入到SHDN引腳。你還可以通過VIN引腳來實現同樣的效果。不過，由於VIN引腳是穩壓器的電源輸入，切換VIN引腳意味著到IC的(de)輸(shu)入(ru)電(dian)流(liu)也(ye)被(bei)打(da)開(kai)和(he)關(guan)閉(bi)。由(you)於(yu)閃(shan)爍(shuo)器(qi)外(wai)形(xing)尺(chi)寸(cun)的(de)限(xian)製(zhi)，這(zhe)在(zai)電(dian)路(lu)板(ban)布(bu)局(ju)布(bu)線(xian)不(bu)是(shi)最(zui)佳(jia)時(shi)會(hui)產(chan)生(sheng)一(yi)些(xie)問(wen)題(ti)，比(bi)如(ru)說(shuo)輸(shu)入(ru)上(shang)較(jiao)大(da)的(de)電(dian)壓(ya)尖(jian)峰(feng)。在(zai)輸(shu)入(ru)上(shang)保(bao)持(chi)較(jiao)大(da)的(de)尖(jian)峰(feng)會(hui)對(dui)IC造成損壞，並且會影響器件常規運行的穩定性；抑製這些尖峰也許需要額外的電路。與此同時，SHDN引腳上不會出現大電流，而這個引腳的開/關切換也不會導致與電壓尖峰相關的任何問題。圖1顯示的是一個LED閃爍器應用中的LMR14006。

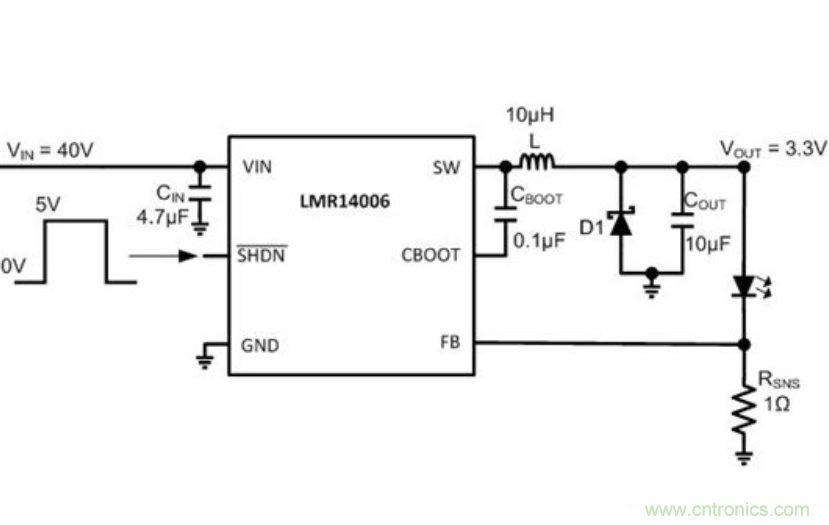

圖1：作為LED閃爍器的LMR14006。



LMR14006的RSNS電阻器和反饋基準電壓控製流經LED的電流。LMR14006的基準電壓為765mV，遠遠低於傳統的電壓穩壓器的基準電壓。方程式1表示的是感測電阻器內的功率耗散：



   (1)



因此，較低的基準電壓將使感測電阻器中的功率耗散更低，而最終獲得更高的效率。



因此，對於簡單的LED閃爍器應用來說
，低引腳、低BOM數量的SIMPLE SWITCHER降壓穩壓器更加有利。LMR14006和LMR16006等器件體積小、效率高，並且組件數量低。如果你需要一款符合AEC-Q100要求的器件，那麼LMR16006Y-Q1是與LMR14006引腳和占板麵積兼容的替代器件。



其它資源



●     在你的下一個設計中考慮使用TI的SIMPLE SWITCHER® LMR14006和 LMR16006

●     獲得更多與TI的全部SIMPLE SWITCHER降壓穩壓器相關的信息。

●     查看TI的全部汽車用產品。

●     在WEBENCH® 汽車電源設計工具中開始一個設計。
