3D電視的問題出在其高昂的售價、需佩戴眼鏡觀看及用戶體驗不佳(距離、角度、眼鏡的兼容性等)，以及3D內容欠缺等。



IOGEAR公司的GHDSSW4“3DComplete+”產品解決了3D內容欠缺問題。GHDSSW4具備四端口HDMI切換、圖像增強

、倍線以及2D至偽3D內容轉換四種功能。

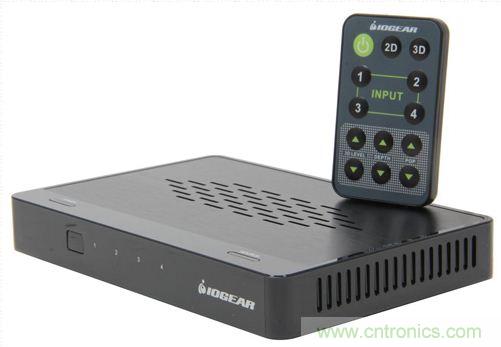

圖(a) GHDSSW4前視圖



圖(a)為GHDSSW4的前視圖
，同時還展示了配套的紅外遙控器。

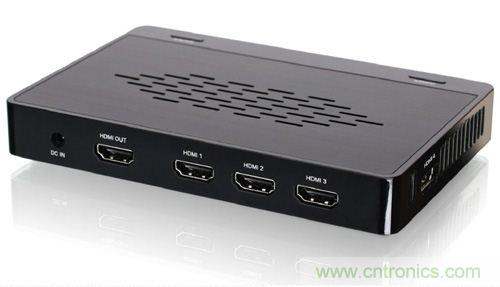

圖(b)為GHDSSW4的後視圖
，從中還可看到一邊的第四個HDMI輸入端口。



圖(b) GHDSSW4後視圖



IOGEAR將MSRP定價為199.95美元，但幾周前，我隻花了21.99美元就在網上買到了MSRP，甚至還免郵費。這麼低廉的價格是不是因為3D電視銷售大幅縮水而導致生產商出清存貨呢？接下來
，讓我們分析一下IOGEAR將產品標價為199.95美元時可產生多少單位利潤
，以及在以21.99美元出售該產品時是否仍有盈利空間。

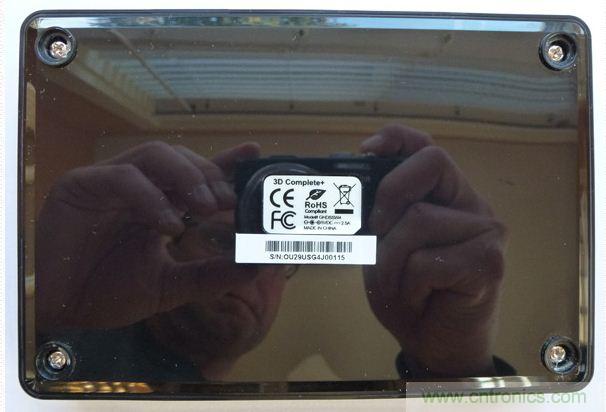

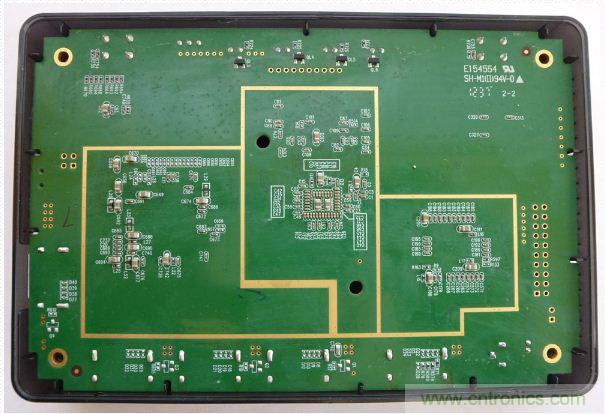

GHDSSW4的光滑黑色塑料表麵就像鏡子一樣(圖(c))。取下螺絲，提起底板，就可以看到PCB的背麵，除一些混雜的無源元件外

，PCB基本上是空的(圖(d))。



圖(c) GHDSSW4 底圖



圖(d) GHDSSW4 PCB背麵

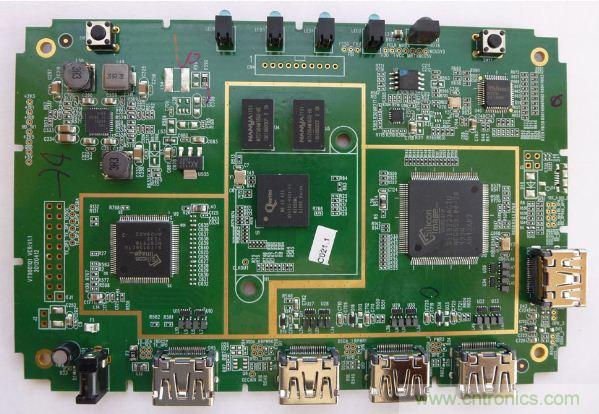

將PCB翻過來(圖(e))，在最頂端可以看到四個“來源選擇”LED指示燈
，分別對應各個HDMI輸入端口。LED的左側為來源選擇開關；LED的右側是紅外接收模塊
，然後是電源開關。德州儀器TPS65251電源管理單元(40引腳VQFN封裝)及相關電路並不在電源開關附近，而是位於來源選擇開關的正下方。



圖(e) GHDSSW4 PCB板



那電源開關下方是什麼呢？那個特別的48引腳LQFP器件是偉詮WT6573F觸摸設備控製器。也許很明顯，GHDSW4中並沒有使用該IC的“觸摸”功能；同樣，其“USB全速/低速設備控製器”支持功能也未得到利用。我懷疑，IOGEAR僅把它當作係統控製器

，使用了其Turbo8052 CPU內核(及其16KB嵌入式閃存和512 BRAM)以及其他的集成I/O端口和外設。產品說明中提及了這種靈活性：“當USB相關電路和V33調壓器被禁用時
，WT6573F可用於電池供電(VBAT≤3.6V)的便攜式應用。”



在WT6573F左側可看到一個8引腳SOP封裝的Macronix MX25L3206E3 2Mb串行閃存。該閃存及其左下方的兩個Nanya NT5TU64M 16GG-BE 1Gb(x16)DDR2 SDRAM構成了對Quartics QV1751-4001-ES VLIW視頻處理器(係統的處理“中心”)的存儲器支持。位於PCB中心的QV1751-4001-ES用於處理GHDSSW4的升檔
、2D-3D轉換和其他視頻增強算法。位於其右側的Silicon Image SiI9233ACTU四端口HDMI接收器為其饋入信號，而其輸出則饋入至位於其左下方的Silicon Image SiI9136CTU HDMI發送器。



最後，在PCB底端(從左到右)可見電源輸出插孔
、HDMI輸出端口及四個HDMI輸入連接器。
