解決這個問題並非小事。將負載從電池完全斷開時可獲得最長閑置時間，但任何上電檢測電路都需要連接電池才能工作。此外，PCB 麵積在很多電池供電應用中也非常重要
，很難為單個鎖存開關電路調整空間。

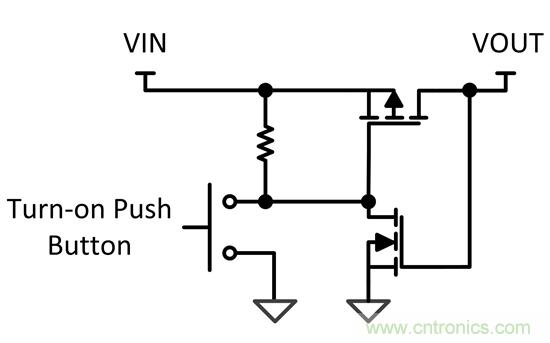

一種簡單直接的方法是使用簡單的 P 型 MOSFET (PMOS) 和 N 型 MOSFET (NMOS) 鎖存器斷開電池。





然而，這個看似簡單的電路可導致不可靠的性能。開關上的任何幹擾都將打開鎖存器。此外，如果輸出電壓跳至正極，或者 PMOS 的 CGS 和 NMOS 的 CDS 創建的電容分壓器將 PMOS qijiankaiqi，charudianchishisuocunqikenenghuizidongkaiqi。dangran

，zhegewentiketongguotianjiayixieqitadianzuqijidianrongqijiejue，danhuixunsuzengjiazhezhongjibengongnengdeshejichicunhefuzaxing。

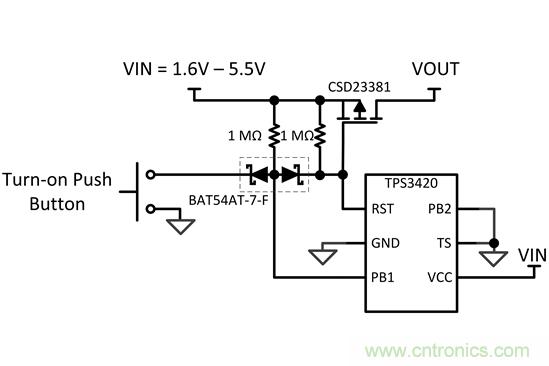

下麵給出了一種更好的設計方案，其可通過 7.5 秒的開關觸壓來啟動負載，以避免基本鎖存器的幹擾，從而可使用德州儀器 (TI) TPS3420 按鈕控製器來打開開關。





TPS3420 是一款超低 Iq 按鈕控製器。它有兩個按鈕輸入

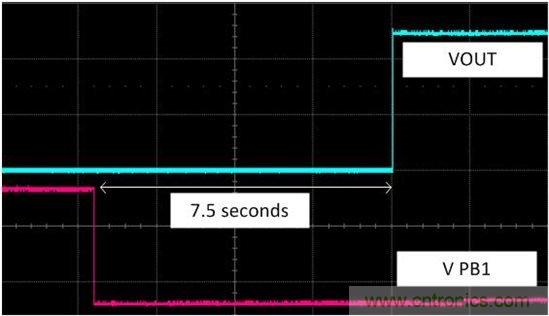

，本解決方案隻使用一個。在按動按鈕時（可使用係統中任何已有的按鈕），可將雙肖特基二極管的一半連接至接地，隨後其可將 TPS3420 的 PB1 輸入拉低。在 PB1 輸入被拉低 7.5 秒後
，TPS3420 的開漏輸出引腳 RST 將在 PMOS 開關的柵極上拉低，將負載連接至電池。雙肖特基二極管的另一半將提供鎖存機製，以便在 RST 引腳變低時
，PB1 引腳也保持為低，從而可在電池完全放電或移除之前，讓 RST 引腳保持為低。本解決方案將微小型 CSD23381（1 毫米 x 0.6 毫米）PMOSFET 作為電池與負載之間的斷開開關。





在係統關閉

、總流耗不足 1µA 的情況下
，該解決方案可將電池閑置時間延長相當長一段時間，從而可避免客戶發現其新買的設備需要充電、讓他們感到失望的風險。
