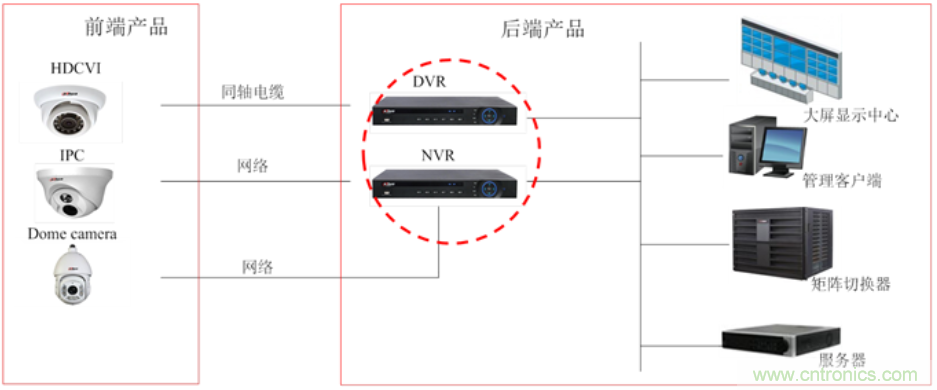

安防係統框圖



備電係統的主要需求：



1. 多節電池係統≥72.8Ah

2. 充電電流大於4A

3. 輸入12V, 係統電壓12V

4. 當移除adapter時
，係統電壓變化不大



根據上麵的需求分析，本文提出一種簡單的備電方案如下：配置電池為兩節串聯，多節並聯
，把boost電路的輸出電壓設定為略低於12v, 當adapter存在時

，輸入電壓為12v, 輸入會通過oring 芯片直接傳輸給輸出端，同時通過charger給電池充電，將能量儲存在電池中，當移除adapter時，電池可以通過boost電路給係統供電，提供12V。具體實現芯片方案如下，oring 芯片可以使用常用的是LM5050-1，完成提高傳輸效率的功能。充電芯片可以考慮使用BQ24610，其最多可以支持6節電池串聯，外部mosfet可以實現大電流充電以及整體熱性能提升。Boost 電路可以采用在安防行業常用的LM5122和TPS40210等. LM5122是一顆有同步整流功能的升壓芯片，可以獲得更高效率，但是成本略高一些
，TPS40210是一顆常用的異步升壓芯片。對應的mosfet的選擇可以考慮CSD17510等。

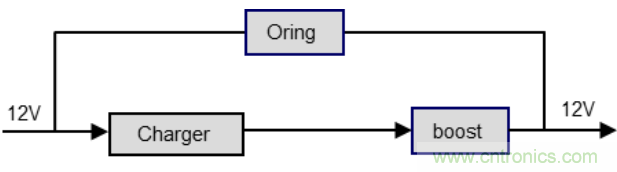

備電方案



其實上麵的電路也可以根據客戶的實際需求做一些調整。比如客戶對整個變化過程中輸出12V電壓精度要求非常高
，可以考慮去掉oring 回路
，隻使用charger 和boost 回路，這樣輸出電壓會一直保持boost電路產生的12v。該設計的缺點是boost一直在帶載工作，效率相較之前方案低一些，但是整體方案成本方麵會有所提升，且輸出電壓無任何變化。

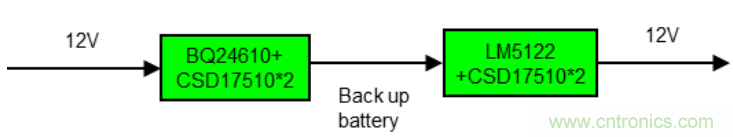

調整備電方案



該電池備電方案不止限於NVR/DVR係統，也可以移植到其他類似應用係統中，另Ti有豐富的電池管理芯片和升壓芯片，電流小的可以考慮使用轉換器，電流大的可以考慮使用控製器
，為客戶提供靈活的電池備電方案。
