透過電感損耗看電源功耗,計算變簡單
發布時間:2017-03-30 責任編輯:susan
【導讀】電源的功耗是多方麵的,包括開關損耗、輸入/輸出電容損耗、控製器靜態功耗以及電感損耗。本文主要介紹 算起來很簡單的電感損耗。電感損耗包括兩方麵:其一是與磁芯相關的損耗,即傳統的鐵損;其二是與電感繞組相關的損耗,即通常所謂的銅損。
Total Power Dissipation(W)= CopperLoss + CoreLoss
CopperLoss = IRMS2* RDC(mΩ)/1000
CoreLoss一般通過查廠商的表格得出。

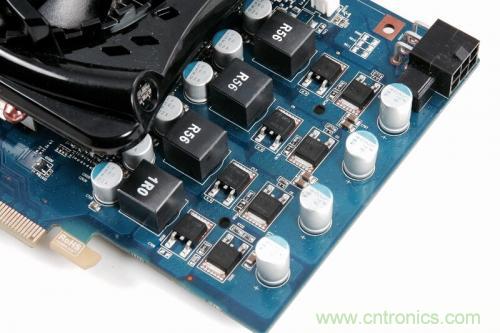

某主板上的開關電源照片
1.計算方法

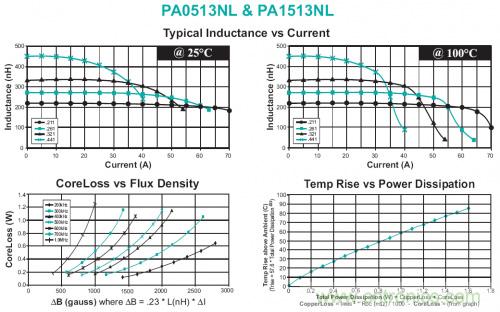

以Pulse的PA1513NL係列的電感為例,采用PA1513NL.321NLT。在其官網上下載到的datasheet如下。基本的參數為:電感值為320nH,直流電阻為0.53±11.3%。

在設計中,我們將這個電阻用在了開關頻率為600kHz,負載電流 ILOAD為30A的BUCK電路中,其中Iripple=30%*ILOAD。
根據以上公式,可以很容易計算出最大的銅損為:
CopperLoss = IRMS2* RDC(mΩ)/1000 =(30A)2 *(0.53*111.3% mΩ)/1000 = 0.531W
關於最大鐵損,先要計算出△B:(因為電感值誤差是一個曲線,所以用normal值計算)
△B = .23* L(nH)* △I = 0.23 * 320(nH)* 30% * ILOAD = 662.4
由於開關電源工作在600KHz的頻率下麵,查表可以得到鐵損大概在0.18W左右。
那麼總的損耗如下:
Total Power Dissipation(W)= CopperLoss + CoreLoss = 0.711W
通過查表,可以得到電感在正常工作的情況下,溫升大概是45攝氏度。

評估電感的損耗主要作用是,一是看電感的損耗是否會引起電感過熱的情況,導致電感值下降甚至損壞;第二個作用是用來調整電感的參數,提升整個電源轉換係統的效率。
2.關於CoreLoss
其實很多電感公司的datasheet上都沒有給出CoreLoss的計算方法以及曲線,如果這樣的話,計算鐵損就幾乎成為一個不可能事情了。對於這個情況,有兩個建議。
如果這個電感是用在很大電流的並且比較關鍵的設備中的話,那麼電感請選有提供鐵損的供應商,比如Pulse,Wurth,JW Miller等;如果是在電流比較小或者開關頻率比較低的場合,一般鐵損並不是關鍵因素。那麼先評估銅損是否OK,留有一定的裕量,如果在後續的測試中發現電感過熱的話,想辦法降低電源的開關頻率,或者采用DCR小一點的電感。
