正弦波高頻逆變器全新設計,不用單片機也可以
發布時間:2015-04-24 責任編輯:sherry
【導讀】設(she)計(ji)正(zheng)弦(xian)波(bo)逆(ni)變(bian)器(qi)時(shi),大(da)多(duo)數(shu)人(ren)會(hui)選(xuan)擇(ze)使(shi)用(yong)單(dan)片(pian)機(ji)來(lai)實(shi)現(xian)製(zhi)作(zuo)。雖(sui)然(ran)單(dan)片(pian)機(ji)能(neng)夠(gou)帶(dai)來(lai)精(jing)度(du)高(gao)正(zheng)弦(xian)波(bo)波(bo)形(xing)規(gui)範(fan)的(de)好(hao)處(chu),但(dan)是(shi)對(dui)於(yu)一(yi)些(xie)新(xin)手(shou)來(lai)說(shuo)單(dan)片(pian)機(ji)並(bing)不(bu)是(shi)那(na)麼(me)容(rong)易(yi)掌(zhang)握(wo)的(de)。所(suo)以(yi)本(ben)篇(pian)文(wen)章(zhang)提(ti)供(gong)了(le)一(yi)種(zhong)通(tong)過(guo)硬(ying)件(jian)來(lai)實(shi)現(xian)高(gao)頻(pin)純(chun)正(zheng)弦(xian)SPWM逆變電源後級電路的方法,這種方法步驟簡單,非常易於掌握。
本電路優點:
1、電路極簡單,可能為世界上最簡單的分立SPWM電路
2、單電源寬電壓供電(10V-30V)
3、輸出最大占空比高,仿真時最大占空比已經接近100%。這將導致母線電壓利用率高,母線電壓340V就足夠產生230V的工頻正弦交流電。
4、隔離輸出,受外圍電路幹擾少。

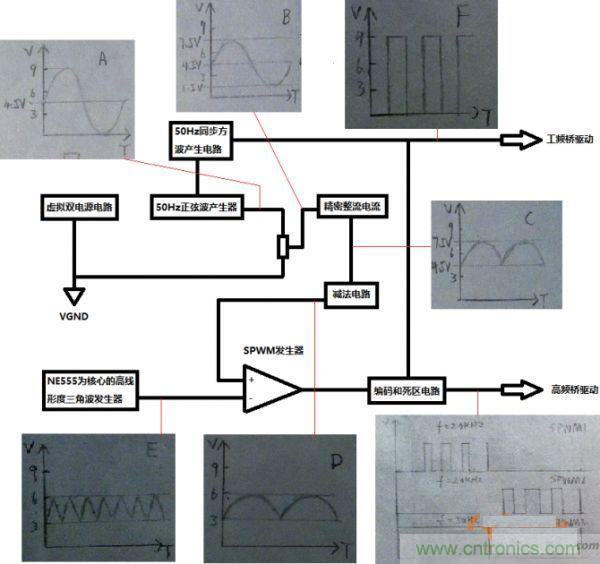

係統框圖如下。

圖1係統框圖
本電路沒有使用穩壓反饋,故穩壓功能全靠前級完成前級一般由SG3525或者TL494組成,圖1中由於使用了虛擬雙電源,因此單電源供電即可,所以省略一個輔助電源變壓器。
LM7809將電池電壓降為穩定的9V,這使得電路可以在寬電源(10V-30V)情況下工作,TDA2030為核心組成了虛擬雙電源,將正9V變成正負4.5V的雙電源。NE555及周邊元件組成頻率約為20KHz的高線形度三角波振蕩器,如圖,在NE555的2和6腳可以得到在3V和6V之間運動的三角波。IC1為LM324,IC1A及周邊元件組成50Hz工頻正弦振蕩器,產生幅度4。5V的正弦波(對於產生的虛地),圈一電位器將這個正弦波幅度分壓到3.5V。
[page]
IC1B和IC1C及周邊元件組成精密整流電路,將正弦波變成3V賦值的饅頭波。這個饅頭波要去和NE555的三角波比較,三角波和饅頭波的幅值雖然向同,都是3V,但是這個饅頭波的最低電位比三角波的高1.5V。因此,IC1D及周邊元件組成減法電路,將饅頭波整體下調1。5V,這樣三角波和饅頭波就可以比較了。LM393B進行比較工作,產生同相位的SPWM波,此波與LM393A組成的正弦波-方波轉換器輸出的同步方波送入CD4081等組成的編碼電路進行編碼,產生最終驅動功率管的SPWM信號。兩個20K電阻和47P電容用於產生死區於高頻臂。本電路設計巧妙的地方之一就是虛地和實地的轉換。LM393A之前電路是工作在虛地狀態的,而LM393之後的電路卻變成了實地。因為4.5V的交流(對於虛地)對於實地來說是個9V的脈衝。LM393B周邊電路也是類似原理。

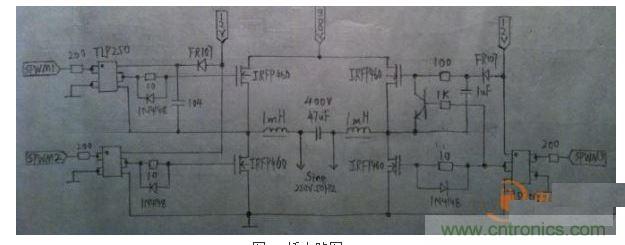

然後看H橋電路圖。

圖2 H橋電路圖
圖2是H橋電路。注意;三個TLP250邊上的接地符號一定接驅動板的實地!功率管的地也可與前級共地(接電瓶)。也可以前後級隔離。H橋圖中的12V電壓可以由主變壓器的分繞組+LM7812提供(前後級隔離方案),也可以直接由電池提供(12V供電情況下,前後級不隔離,共地狀態)。
先分析左邊的高頻臂;下臂的IRFP460采用光藕直接驅動,上臂的IRFP460采用自舉電容+光藕驅動。工作原理簡述;當下臂導通時,高頻橋的功率管的中點相當於接地,此時104的自舉電容通過FR107和下臂管充電,當下臂管關斷上臂導通時,104電容與地隔離,當TLP250內部三極管導通後,相當於給上臂管的GS之間施加一個電壓,因此上臂管可以在與之對應TLP250的控製下導通和關斷。
再分析右邊的工頻臂;這一部分的電路使用了適合製作的大功率方波逆變器裏的一個半橋。當TLP250輸出高電平時,工頻橋下臂導通,此時工頻橋中點等效接地,此時1uF電容通過FR107和下臂管充電。但由於那個三極管也導通,導致上臂管此時GS間相對電壓為零,因此上臂管截止。當TLP250輸(shu)出(chu)低(di)電(dian)平(ping)時(shi),下(xia)臂(bi)管(guan)和(he)那(na)個(ge)三(san)極(ji)管(guan)都(dou)關(guan)斷(duan)。三(san)極(ji)管(guan)的(de)關(guan)斷(duan)和(he)電(dian)容(rong)上(shang)儲(chu)存(cun)的(de)電(dian)壓(ya)導(dao)致(zhi)上(shang)臂(bi)管(guan)導(dao)通(tong)。工(gong)頻(pin)臂(bi)就(jiu)是(shi)這(zhe)麼(me)工(gong)作(zuo)的(de),因(yin)此(ci)要(yao)麼(me)上(shang)管(guan)導(dao)通(tong),要(yao)麼(me)下(xia)管(guan)導(dao)通(tong)。由(you)於(yu)SPWM3是50Hz的脈衝,所以可以在工頻橋中點得到50Hz、占空比50%的交流電壓。
兩個1mH電感、和一個400V 40uF電容用來完成高頻濾波的任務,把高頻SPWM方波變成50Hz的正弦波。
以上就是對於原理的分析,下麵說一說原理分析。
1、組裝電路。
2、查看A點波形,應該為50Hz幅值4。5V(對虛地)的正弦波。
3、調整圈1電位器使其滑動端(B)對虛地有3V幅值(對虛地)的正弦波脈衝,此時在C點可以看到幅值3V頻率100Hz的饅頭波(對虛地)。
4、調整圈2電位器,是其滑動端對地(實地)有1.5V電壓,此時在D點可以看到幅值3V對實地向上偏移3V的饅頭波。
5、測試E點,可以看到一個對實地向上偏移3V幅值3V頻率20KHz左右的三角波,F輸出幅值9V的50Hz脈衝方波。
6、在LM393B的輸出端應該可以測到幅值為9V的SPWM脈衝。

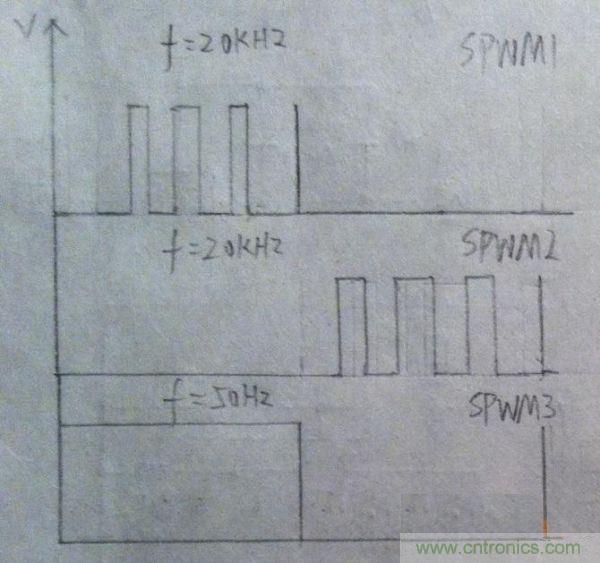

7、測試SPWM1-3的波形,是否如圖3所示。

圖3
需(xu)要(yao)注(zhu)意(yi)的(de)是(shi),本(ben)篇(pian)文(wen)章(zhang)當(dang)中(zhong)的(de)這(zhe)套(tao)設(she)計(ji)放(fang)棄(qi)了(le)單(dan)片(pian)機(ji),完(wan)全(quan)依(yi)靠(kao)仿(fang)真(zhen)來(lai)實(shi)現(xian),所(suo)以(yi)在(zai)實(shi)際(ji)設(she)計(ji)當(dang)中(zhong)會(hui)遇(yu)到(dao)一(yi)些(xie)小(xiao)問(wen)題(ti)。不(bu)過(guo)都(dou)在(zai)能(neng)夠(gou)解(jie)決(jue)的(de)範(fan)圍(wei)之(zhi)內(nei)。在(zai)閱(yue)讀(du)過(guo)本(ben)篇(pian)文(wen)章(zhang)之(zhi)後(hou)希(xi)望(wang)大(da)家(jia)能(neng)夠(gou)自(zi)己(ji)動(dong)手(shou)進(jin)行(xing)實(shi)際(ji)操(cao)作(zuo)來(lai)鞏(gong)固(gu)學(xue)習(xi)到(dao)知(zhi)識(shi)。
