12位串行A/D轉換器的原理及應用開發
發布時間:2011-12-23
中心議題:
1 引言
MAXl224/MAXl225係列12位模/數轉換器(ADC)具有低功耗、高速、串行輸出等特點,其采樣速率最高可達1.5Ms/s,在+2.7V至+3.6V的單電源下工作,需要1個外部基準源;可進行真差分輸入,較單端輸入可提供更好的噪聲抑製、失真改善及更寬的動態範圍;同時,具有標準SPITM/QSPITM/MI-CROWWIRETM接口提供轉換所需的時鍾信號,可以方便地與標準數字信號處理器(DSP)的同步串行接口連接。
MAX1224允許單極性模擬輸入,MAX1225允許雙極性模擬輸入。該係列轉換器可運行於局部關斷模式和完全關斷模式,能夠將2次轉換之間的電源電流分別降低至1mA(典型值)和1μA(最大值);具有1個獨立的電源輸入,可直接與+1.8V到VDD的數字邏輯接口。此外,該係列還具有轉換速度高、交流性能好和直流準確度高等特性。
MAX1224/MAX1225的主要特點如下:
●1.5Ms/s采樣速率;
●功耗僅18mW(典型值);
●關斷電流僅1μA(最大值);
●高速、SPI兼容、3線串行接口;
●525kHz輸入頻率下69dB的S/(N+D);
●內部真差分采樣,保持(T/H);
●外部基準源;
●無流水線延遲。
2 封裝及引腳功能

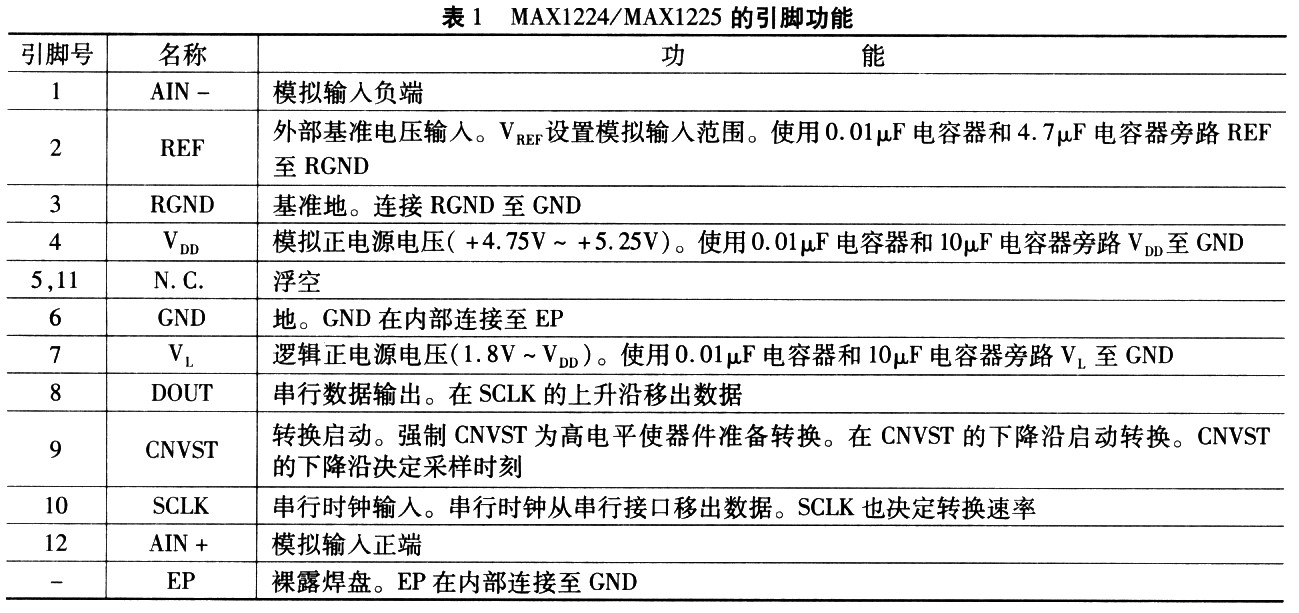

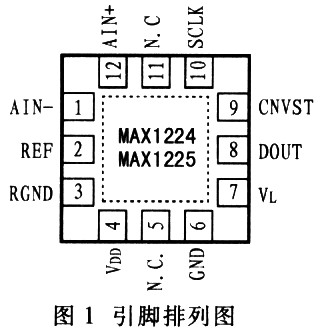

MAXl224/MAXl225采用小巧的12引腳TQFN封裝,其引腳排列如圖1所示。各個引腳的功能如表l所示。
3 內部結構及工作原理

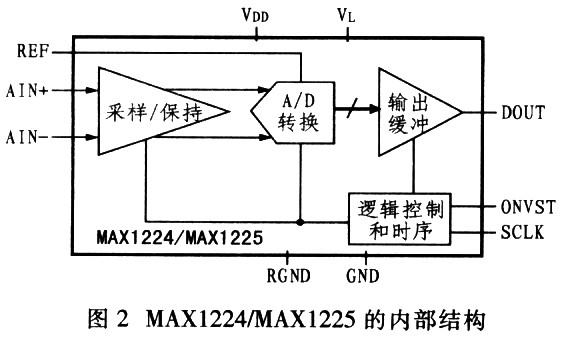

MAX1224/MAX1225采用輸入采樣,保持和逐次逼近寄存器(SAR)電路,將模擬輸入信號轉換為12位數字輸出信號。串行接口僅需要3條連接線(SCLK、CNVST和DOUT),提供了與微處理器(μP)和DSP的便利連接。圖2給出簡化的MAX1224/MAX1225內部結構。
[page]
3.1真差分模擬輸入采樣/保持器
MAXl224/MAXl225的輸入結構由采樣/保持器、比較器及開關型數,模轉換器(DAC)構成。在上次轉換的第14個SCLK上升沿,采樣,保持器進入其采樣模式。一旦上電,采樣/保持器就立即進入其采樣模式。輸入電容器正極連接至AIN+,輸入電容器負極與AIN-相連。在CNVST的下降沿采樣/保持器進入保持狀態,轉換正負輸入之間采樣的差值。采樣/保持器采集輸入信號所需的時間取決於其輸入電容器的充電速度。如果輸入信號源的阻抗較高,那麼采樣時間會延長。
3.2輸入帶寬
ADC的輸入采樣電路具有15MHz的小信號帶寬,使其能夠數字化高速瞬變信號,以及通過使用欠采樣技術測量帶寬超過ADC采樣速率的周期信號。為了避免高頻幹擾信號進入有用的頻段,建議采用抗混疊濾波器。
3.3上電初始化與啟動轉換
在初始上電後,MAX1224/MAX1225要求1gewanzhengdezhuanhuanzhouqi,yichushihuaneibuxiaozhundianlu。wanchengchushihuazhuanhuanzhihou,zhunbeihaozhengchanggongzuo。jinzaiyingjianshangdianhou,xuyaojinxingchushihua,erzaituichujubuguanduanmoshihuozhewanquanguanduanmoshizhihoubingbuxuyao。CNVST拉低將啟動1次轉換。在CNVST信號的下降沿,采樣/保持器進入其保持模式,啟動轉換過程。SCLK提供轉換時鍾,數據隨後從DOUT串行移出。
3.4時序與控製

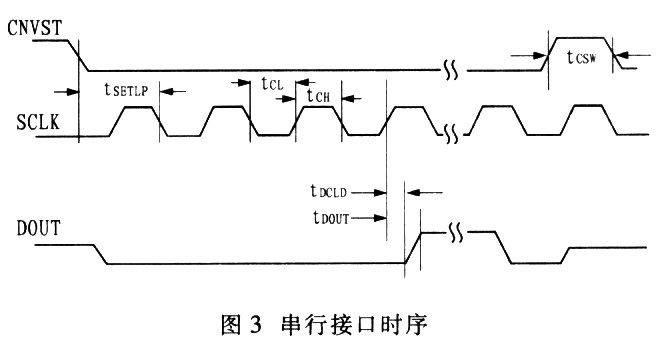

啟動轉換和讀數據操作由CNVST和SCLK端的數字輸入信號控製。圖3示出時序關係,描述串行接口的工作方式。
CNVST的下降沿啟動1次轉換時序:采樣,保持器保持輸入電平,ADC開始轉換,DOUT從高阻態變為邏輯低電平。SCLK用於驅動轉換進程,並串行輸出每個轉換完成的數據位。
在第4個SCLK上升沿之後,SCLK開始移出數據。在每個SCLK上升沿的tDOUT之後,DOUT輸出才有效,並且在下1個上升沿之後,還將保持4ns(tp-HOLD)的有效時間。第4個時鍾上升沿在DOUT引腳輸出轉換結果的MSB位,並且MSB在第5個上升沿之後保持4ns的有效時間。由於共有12個數據位和3個引導零位,所以至少需要16個時鍾上升沿移出所有位。為了連續工作,需要在第14個和第16個SCLK上升沿之間將CNVST拉高。如果CNVST信號在第16個SCLK周期的下降沿保持低電平,DOUT端會在CNVST的上升沿或者下1個SCLK上升沿變為高阻態。
3.5局部關斷模式和完全關斷模式
將MAX1224/MAX1225設(she)置(zhi)為(wei)局(ju)部(bu)關(guan)斷(duan)模(mo)式(shi)或(huo)者(zhe)完(wan)全(quan)關(guan)斷(duan)模(mo)式(shi),會(hui)顯(xian)著(zhu)降(jiang)低(di)器(qi)件(jian)的(de)功(gong)耗(hao)。局(ju)部(bu)關(guan)斷(duan)模(mo)式(shi)尤(you)其(qi)適(shi)合(he)於(yu)數(shu)據(ju)采(cai)樣(yang)次(ci)數(shu)少(shao)且(qie)要(yao)求(qiu)快(kuai)速(su)喚(huan)醒(xing)的(de)應(ying)用(yong)。完(wan)全(quan)關(guan)斷(duan)模(mo)式(shi)適(shi)合(he)於(yu)數(shu)據(ju)采(cai)樣(yang)次(ci)數(shu)少(shao)和(he)要(yao)求(qiu)極(ji)低(di)電(dian)源(yuan)電(dian)流(liu)的(de)應(ying)用(yong)。在(zai)局(ju)部(bu),完(wan)全(quan)關(guan)斷(duan)模(mo)式(shi)下(xia),應(ying)保(bao)持(chi)SCIK信號邏輯低電平或者邏輯高電平,以盡可能降低功耗。
4 典型應用電路
4.1 設計原理
在測控係統中經常要用到A/D轉換器。當被檢測的模擬量是溫度和壓力等低速采樣而需要控製的引腳又比較多時,采用並行ADC並不是最適合、最經濟的方案。由於單片機往往要控製比較多的I/O口,因此使用並行ADC會限製係統I/O口功能的擴展,這時采用串行ADC比較適合。另外,由於是便攜式測量儀器,所以要求功耗較低;為了減少硬件設計,多路采集信號都經過同一個ADC進行信號轉換。
[page]

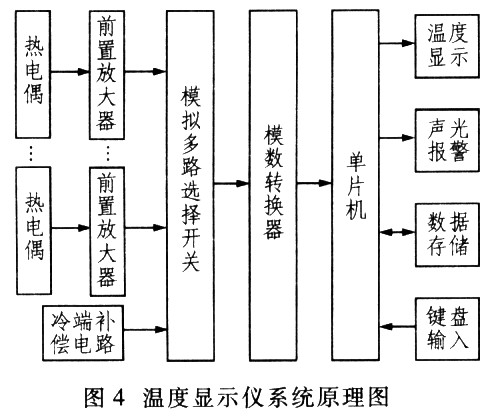

根據以上要求,筆者在溫度顯示儀的設計中以AT89C51型單片機為核心,采用MAX1224型12位串行A/D轉zhuan換huan器qi構gou成cheng采cai樣yang模mo塊kuai進jin行xing電dian路lu設she計ji。溫wen度du顯xian示shi儀yi的de主zhu要yao功gong能neng是shi完wan成cheng實shi時shi溫wen度du循xun環huan顯xian示shi功gong能neng,它ta主zhu要yao用yong於yu工gong業ye現xian場chang中zhong的de加jia熱re爐lu及ji具ju有you較jiao高gao溫wen度du的de場chang合he,它ta的de測ce溫wen範fan圍wei是shiO℃~1200℃,誤差要求小於±5℃。所設計的溫度顯示儀要求具有4路溫度檢測通道,由熱電偶采集現場溫度,並由冷端補償電路進行補償,再由前置放大電路將檢測到的微小信號轉變為ADC可轉換的信號。溫度顯示儀係統原理如圖4所示。
4.2 實用電路

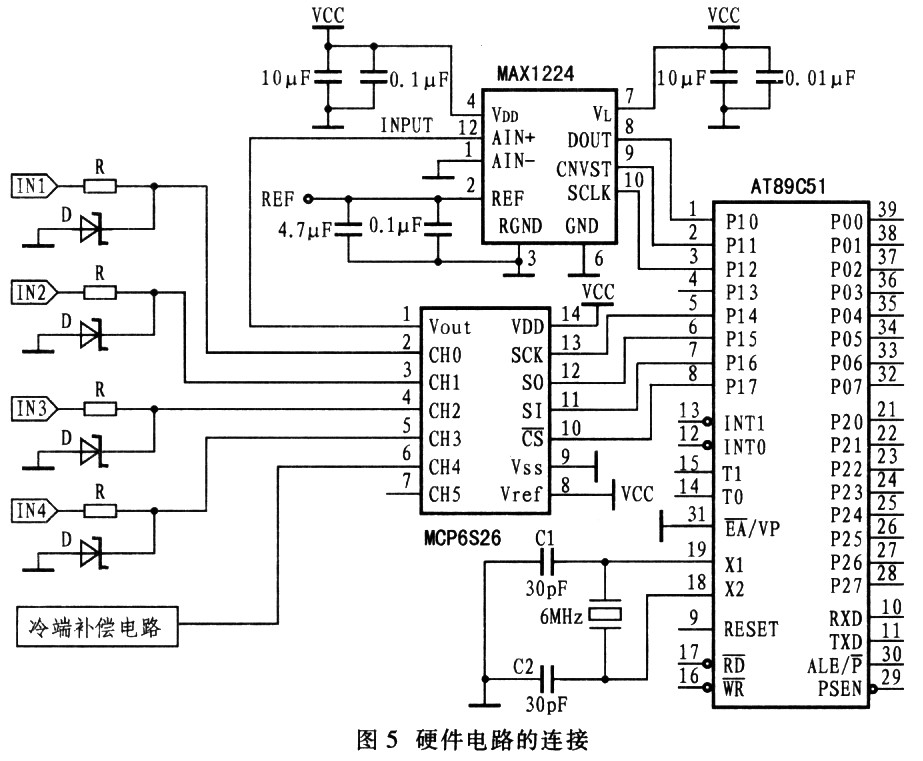

設計要求4路溫度檢測通道和l路冷端補償電路,所以本設計采用MCP6S26型6通道增益可編程放大器,該放大器特別適用於多路信號采集電路的設計,由於AT89C51單片機可以通過軟件對模擬信號電路進行控製,所以其適應性和靈活性大大提高。但是,由於AT89C51型單片機沒有3線製串行總線接口,它與MCP6S26進行3線製串行總線的連接時,要使用軟件來模擬3線製串行總線的操作,包括串行時鍾數據輸入和數據輸出。McP6S26與AT89C51的連接如圖5所示。圖中,P17模擬片選端CS,P14模擬時鍾輸入端SCK,P16模擬數據輸入端SI,P15模擬數據輸出端SO。
MAX1224與AT89C51型單片機的接口電路如圖5所示。MAX1224的DOUT與單片機的P10腳相連,MAX1224的轉換啟動端CNVST與單片機的P11腳相連.串行時鍾輸入SCLK端可由P12腳依次發出高低電平來構成。轉換過程如下:模/數轉換由CNVST信號啟動,由SCLK信號提供時鍾,而轉換結果由SCLK信號從DOUT引腳串行輸出。當SCLK信號處於空閑的低電平或者高電平,CNVST信號的下降沿啟動1次轉換,這使模擬輸入級由采樣模式轉換為保持模式,DOUT引腳由高阻態變為低電平。完成1次正常的轉換需要16個SCLK周期,如果CNVST信號在第16個SCLK信號下降沿期間保持低電平,DOUT引腳會在下1個CNVST或者SCLK的上升沿返回至高阻態,以使多個器件共享該串行接口。如果CNVST信號在第14個SCLK上升沿之後並在第16個上升沿之前拉為高電平,DOUT引腳保持有效,以便進行連續的轉換,當器件執行連續轉換時,可具有最高的數據吞吐率。
5 結束語
在溫度顯示儀硬件係統的設計中,應用MAX1224/MAX1225完全能夠適應對數據采樣頻率要求不是特別高的應用場合,並且使用方便。由於MAXl224/MAXl225的de外wai部bu接jie口kou電dian路lu簡jian單dan,其qi串chuan行xing接jie口kou也ye易yi於yu與yu單dan片pian機ji連lian接jie,而er且qie占zhan用yong單dan片pian機ji口kou線xian少shao,所suo以yi設she計ji和he調tiao試shi都dou非fei常chang容rong易yi。由you此ci可ke以yi看kan出chu,該gai係xi列lie器qi件jian性xing能neng優you良liang、功耗低、精度高、可靠性好、接口簡便,實用價值高。
