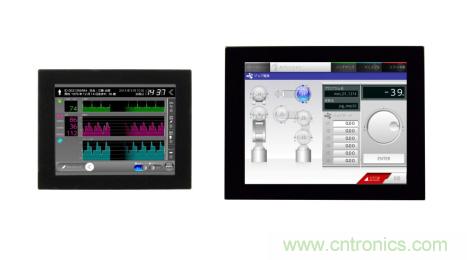

6.5寸VGA                              8.4寸SVGA / XGA

搭載觸摸屏工業用彩色TFT液晶模塊





1．搭載了可以從厚度5mm防護玻璃上進行操作的觸摸屏



・開發出了實現高靈敏度、耐水滴性與多點檢測兼備的控製電路

，是優於傳統產品的高功能、高性能觸摸屏

・除可以在厚度5mm防護玻璃上進行操作外，還有最多10點的多點觸控操作※1
、在戴著手套、水滴附著的狀態下仍可操作，可以在各種各樣的環境下使用

※1　同時觸摸2點或2點以上進行的操作



2．提供全套觸摸屏方案的支持



・提供液晶顯示模塊，觸摸屏
、控製電路板在內的完整方案和全方麵支持

・提供在戶外等明亮的環境下也可獲得高可視性的玻璃粘合技術※2
，以及防護玻璃強化處理、低反射處理、防汙處理等各種選項的加工處理

・通過液晶顯示模塊、觸摸屏傳感器、防護玻璃、控製電路板裝配的一條龍生產，實現高質量，高可靠性

※2　用合成樹脂粘接TFT液晶模塊、觸摸屏傳感器和防護玻璃的構造









如今


，在智能手機和平板終端上用手指進行直觀操作的方式備受矚目；工業設備方麵，可用手指進行直觀操作的投射電容式觸摸屏的市場需求也日益高漲。



本公司自2012年7月發售搭載可以從厚度2.8mm防護玻璃上進行操作的投射型電容方式觸摸屏的TFT液晶模塊以來
，不斷推出各種顯示尺寸、分(fen)辨(bian)率(lv)的(de)產(chan)品(pin)。最(zui)近(jin)，在(zai)有(you)著(zhe)耐(nai)衝(chong)擊(ji)性(xing)和(he)耐(nai)水(shui)滴(di)性(xing)需(xu)求(qiu)的(de)戶(hu)外(wai)用(yong)途(tu)方(fang)麵(mian)，具(ju)有(you)更(geng)高(gao)功(gong)能(neng)和(he)性(xing)能(neng)的(de)投(tou)射(she)型(xing)電(dian)容(rong)方(fang)式(shi)觸(chu)摸(mo)屏(ping)的(de)需(xu)求(qiu)日(ri)益(yi)高(gao)漲(zhang)。



為了滿足這些需求
，在傳統產品基礎上新開發了高功能
、高性能的觸摸屏。除可以在厚度5mm的防護玻璃上進行操作外，還支持最多10點的多點觸控操作以及在戴著較厚耐熱手套的狀態
、水滴附著的狀態下仍可操作等，可以在更加多樣化的環境下使用和進行顯示操作。從2016年1月起開始提供搭載該觸摸屏的7.0寸WVGA樣本。

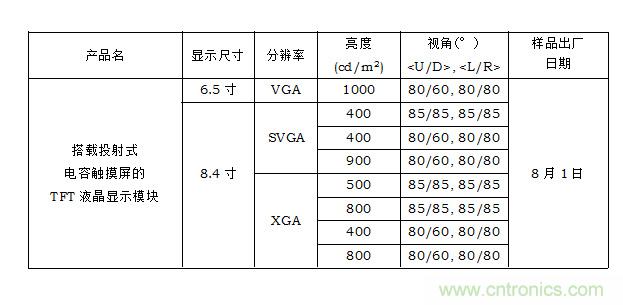

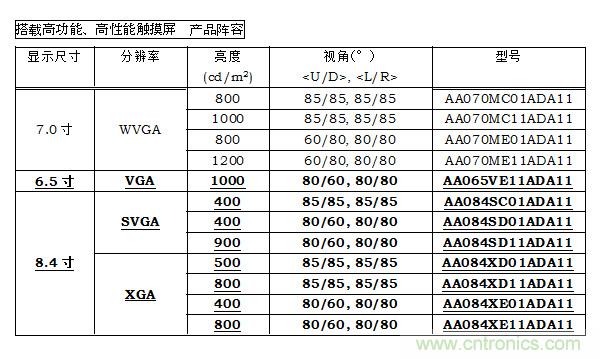

此次通過在產品陣容中增加6.5寸VGA和8.4寸SVGA / XGA
，可適用於範圍廣泛的工業設備。今後仍將繼續擴大在顯示尺寸、分辨率、防護玻璃等方麵不同規格產品的產品陣容。





電容型即通過測得傳感器和指尖之間的靜電容量
，從而確定觸點位置的觸摸屏方式

；電dian容rong型xing又you分fen為wei四si角jiao檢jian測ce的de表biao麵mian式shi和he整zheng塊kuai屏ping檢jian測ce的de投tou射she式shi。投tou射she型xing可ke多duo點dian觸chu控kong操cao作zuo，現xian已yi應ying用yong於yu智zhi能neng手shou機ji等deng終zhong端duan設she備bei。本ben公gong司si在zai觸chu摸mo屏ping的de傳chuan感gan器qi布bu線xian方fang麵mian采cai用yong低di電dian阻zu材cai料liao而er非fei類lei似siITO※3的透明電極膜
，從而實現無色彩偏移及高可視性。

※3　Indium-tin-oxide：銦錫氧化物







※4　根據防護玻璃的厚度規格其數值也有所不同。(此處防護玻璃厚度為1.1mm)



環保考慮



產品除了符合RoHS※5指令（2011/65/EU）以外，且不含汞。

　※5　Restriction of the use of certain Hazardous Substances in electrical and electronic equipment



商標

・Windows 是美國微軟公司於美國及其他國家的注冊商標。

・Linux 是由林納斯·托瓦茲在日本及其他國家的注冊商標或商標。



製作工廠

三菱電機株式會社　液晶事業統括部

熊本縣菊池市泗水町住吉1576-1,日本



銷售公司

三菱電機機電（上海）有限公司

上海市長寧區興義路8號上海萬都中心29樓　　郵編：200336

TEL +86-21-5208-2030　FAX +86-21-5208-1502
