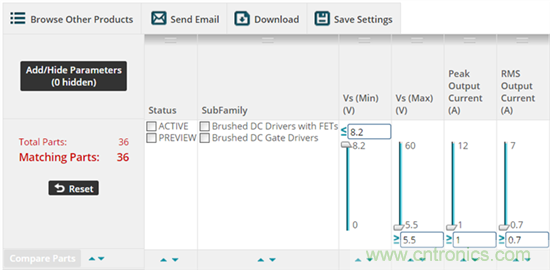

圖1：產品選型工具



buguo，suhuashuodehao，wuyongshuruhuidailaiwuyongshuchu。suoyilijiesuoxunzhaoqijiandebutongjishuguigeshizhaodaoheshiqijiandeguanjian。zaiwomenzheyiqidedianjiqudongluntanwendazhong
，wojiangzhuyaolaitanyitanzuirongyibeiwujiede電機驅動器技術規格：驅動器電流額定值。我還將檢查2個驅動電流參數
，即峰值輸出電流和均方根 (RMS) 輸出電流。



峰值輸出電流是在不考慮器件及其封裝的熱限製情況下
，電機驅動器能夠傳送的最大電流。這個限值通常由電機驅動器的過流保護 (OCP) 來設定（圖2）。



圖2：OCP限值（峰值輸出電流）



DRV8840數據表中的保護限值示例



在嚐試汲取的電流大於OCP的限值時
，將導致驅動級關斷。峰值輸出電流限值的一個例外情況是，電機驅動器將在OCP抗尖峰脈衝定時器期間，在允許短時間的較高電流。抗尖峰脈衝定時器可以確保開關或輸出電容器的噪聲不會觸發OCP
，並導致關斷。

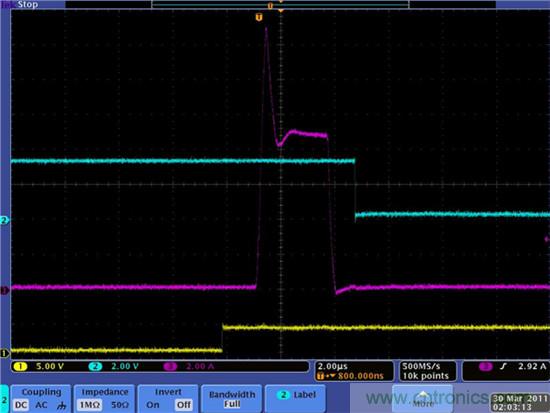

圖3中的波形顯示的是電機驅動器輸出在短路期間的典型OCP事件。黃色痕跡是輸入信號，藍色痕跡是故障輸出信號，而粉色痕跡是流經輸出級的電流。開始時
，電流快速上升。在短暫過衝後（這個過衝不對輸出級產生影響）
，電流被一個模擬電流限值限製在大約9A。在大約2.5µs時間後

，OCP抗尖峰脈衝定時器到期，而電流暫時停留在9A的模擬電流限值上
，這個值超過了OCP限值。在這個器件上，OCP電平大約為3A。在這個點上
，輸出級被禁用
，電流下降到0值
，故障出現。



圖3：OCP事件



RMS輸出電流是電機驅動器在固定條件下能夠支持的最大RMS（或DC）電流。通常情況下，這些條件包括運行在標稱電壓下，環境溫度為25°C，並且使用的是標準JEDEC規格印刷電路板 (PCB)。這zhe個ge限xian值zhi通tong常chang由you電dian機ji驅qu動dong器qi的de過guo溫wen保bao護hu設she定ding。一yi旦dan器qi件jian超chao過guo了le過guo溫wen限xian值zhi，驅qu動dong器qi級ji將jiang關guan斷duan。這zhe就jiu確que保bao了le器qi件jian不bu會hui在zai它ta的de安an全quan工gong作zuo區qu以yi外wai運yun行xing。



圖4：DRV8840數據表的過溫限值
