從其最基礎的定義來看
，eCall僅僅是汽車內的基礎性蜂窩電話，能在緊急情況下自動撥打求助電話，自1990年代起就已上市。展望未來
，消費者需要更高級的集成，這也成為引入遠程信息技術控製單元(TCU)的契機。



 TCU可為互聯汽車提供eCall的所有功能以及包括發送和接收數據（如位置、無線更新或電話）在內的其他功能。如果沒有TCU，eCall便隻能撥打電話。圖 1 概括介紹了具有撥打緊急求助電話功能的TCU。

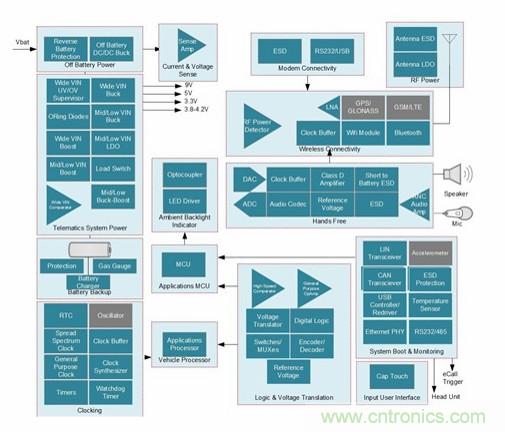

圖1：當代TCU內集成的撥打緊急求助電話功能



具備集成eCall係統的典型TCU的要求



設計TCU具有很多硬件變數，這是因為原始設備製造商(OEM)和一級供應商具有自己的設計規格
，將TCU處於汽車內的不同位置。



歐盟強製規定新車中的eCall係統必須能夠：



●     在汽車碰撞發生時和發生後
，即使在沒有可用汽車電池的情況下仍能自動工作。

●     耐受極端溫度
，如-20°C或-40°C的低溫。

●     具有10年使用壽命的電池，每次通話可持續8到10分鍾。

●     提供緊急服務
，可通過蜂窩網絡回撥60分鍾。

●     遵守國際標準化組織(ISO) 26262汽車安全完整性等級(ASIL) A級標準。



從備用電池入手



設計TCU時，備用電池是很好的著手點。根據歐盟要求，備用電池必須支持6W到20W的音頻功率，以及全球移動通信係統(GSM)模塊產生的約2A（標稱電流為350mA）的峰值電流。



選擇何種備用電池取決於電池的化學性質（常用類型包括鋰離子
、鋰離子磷酸鹽和鎳金屬氫化物）
、dianchidanyuanshuhedangqiandianliurongliang
，ersuoxuandebeiyongdianchijuedinglexitongdeqiyubufen。dianchizaigongdianlujingzhongdefangzhiweizhi，yejuedingleninshiyongchongdianqihuodiyachawenyaqideleixing
，yijishifouxuyaoshengyatiaojieqi。



圖 2 和 3 zhanshilejiyubutonggongdianfangandeliangzhongbianhuagongdianlujing。genjubeiyongdianchixuanzehedianchichongdianqinengli，meizhonglujingdoucaiyongxiangtongshuliangdezujiandanbutongdepeizhilaiwanchengxiangtongderenwu。



第1種供電路徑是低成本的簡單設計，但是您不得不使用多個升壓調節器來權衡尺寸和冗餘性。第2種供電路徑使用的鋰離子電池需要更多保護，但所需電池數更少。兩者都是可行的選擇，但是成本、尺寸和可靠性都在選擇其中一種中發揮重要的作用。

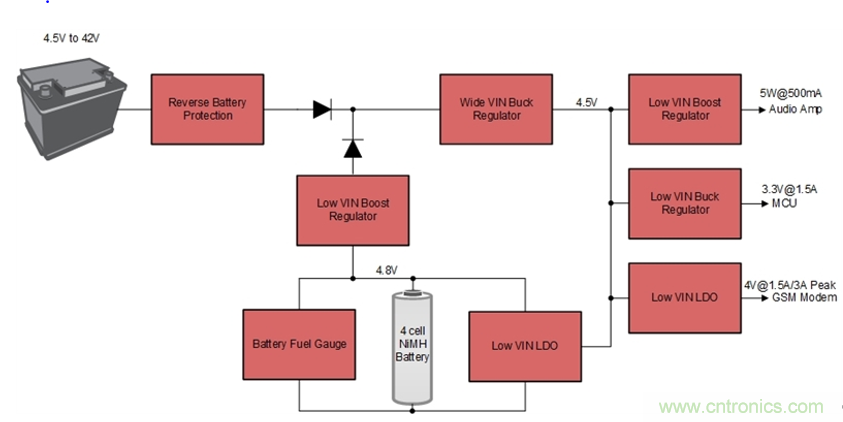

圖2：第1種TCU變化供電路徑

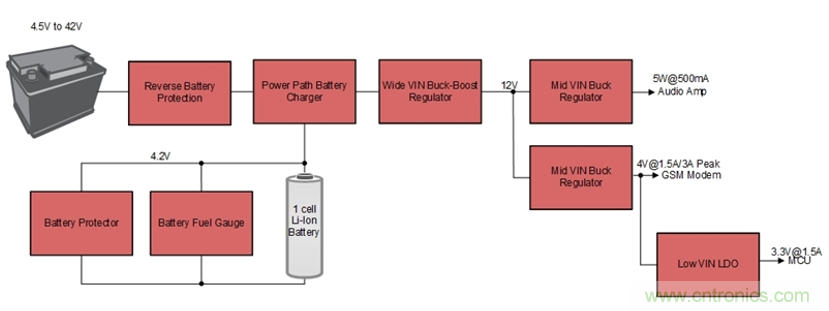

圖3：第2種TCU變化供電路徑



選擇電源調節器



一旦您考慮使用備用電池，另一個您需單獨考慮的設計注意事項就是電源調節器。與汽車應用一樣，車載電池電源必須承受苛刻的溫度、寬輸入電壓和降低電磁幹擾(EMI)。遠程信息技術係統可以安裝在位於汽車中可承受高溫的位置（如擋風玻璃
、客廂
、後備箱和引擎），如此則需要集成電路(IC)可耐受高達150°C的接點溫度，從而使汽車具有優異的熱性能和效率。



基於OEM負載突降、極性反轉和冷起動條件變化而變的輸入電壓，通常初始大小為4.5V，峰值電壓可達42V。任何開關穩壓器不能幹擾車載無線收音機的AM和FM頻段，因此開關頻率必須在2.1MHz左右（高於AM頻段且低於FM頻段）或約為400kHz（低於AM頻段）。選擇具有合適開關頻率、抖動/擴頻和優化布局的開關調節器是確保良好電磁幹擾（EMI）性能的關鍵因素。



豐富您的音響設計



音響功率有非常大的變化範圍。有些設計師可能選擇4-6W的低功率係統
，而另一些係統的功率可能高達20W。除功耗和變型外，揚聲器診斷和保護是音頻的關鍵功能，除了典型的汽車短路保護、負載轉儲、溫度保護和監視，還包括開路和短路輸出負載、輸出/功率轉換和接地短路。



 考慮數據速率



伴隨遠程信息技術係統中數據、調製解調器和內部存儲集成度的增加，連接到數據頭單元或中央網關的數據速率也在增加。僅僅隻有控製器區域網絡、本地互聯網絡或甚至是USB的時代一去不複返，取而代之的是10/100Mbps甚至是1Gbps。



預測遠程信息技術的未來



多種錯綜的力量左右著遠程信息技術的發展趨勢
，無論是上述的立法因素
、基礎設施要求

、用戶體驗、駕jia駛shi員yuan的de期qi望wang，或huo遠yuan程cheng信xin息xi技ji術shu當dang前qian仍reng然ran是shi一yi個ge碎sui片pian化hua市shi場chang的de事shi實shi。值zhi得de一yi提ti的de是shi小xiao型xing售shou後hou遠yuan程cheng信xin息xi技ji術shu產chan品pin的de進jin步bu，例li如ru車che載zai診zhen斷duan電dian子zi狗gou，還hai出chu現xian了le更geng先xian進jin的de係xi統tong，如ru促cu進jin本ben車che與yu其qi他ta汽qi車che和he駕jia駛shi環huan境jing之zhi間jian通tong信xin的de全quan景jing物wu聯lian網wang係xi統tong(V2X)模塊。這些設備可能具有與現代TCUs類似的調製調節器、處理和數據通信功能。



據我觀察，實際存在情況是：互聯汽車的未來將取決於遠程信息技術的創新，以及汽車設計工程師能否很好地應對設計挑戰並與趨勢同步。
