在較高IF應用中，端接電阻的位置非常重要。交流耦合輸入信號可以在變壓器的原邊或副邊端接，具體取決於係統對高速ADC增益平坦度和動態範圍的要求。寬帶變壓器是一個常用元件，能夠在較寬的頻率範圍內將單端信號轉換成差分信號，提供了一種快速、便捷的解決方案。





本文以MAX1124 (Maxim近期推出的250MHz
、10位高IF ADC)為例，討論不同的端接架構以及對高速ADC增益平坦度和動態範圍的影響。我們首先以原邊端接電路為例(圖1a)，阻抗為50Ω的信號源作用在ADT1-1WT變壓器的原邊。變壓器副邊通過0.1µF交流耦合電容連接到MAX1124的輸入濾波網絡(10Ω隔離電阻 + ADC輸入阻抗)。INP和INN引腳不需要額外安裝輸入濾波電容。這種配置下

，變壓器原邊能夠實現很好的匹配

，而變壓器副邊的等效ADC輸入阻抗為4kΩ /3pF。不平衡的副邊阻抗與變壓器的漏感將構成諧振電路，在450MHz至550MHz頻率範圍內產生增益尖峰頻率(圖1b)。

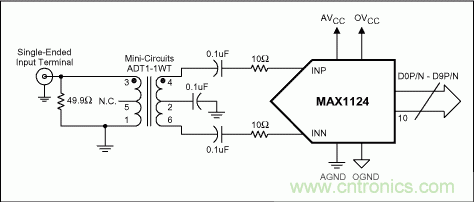

圖1a.

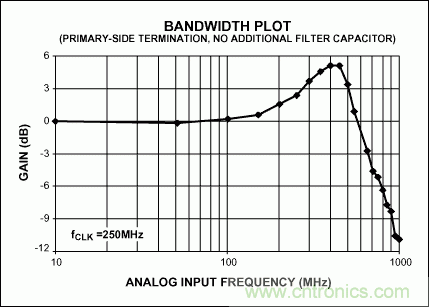

圖1b.





為了在驅動差分輸入時消除增益尖峰，我們移掉了原邊端接電阻，采用副邊端接
，將阻抗為50Ω的信號源作用到ADT1-1WT。這種情況下，副邊端接需要兩個25Ω電阻，分別連接在頂端/底端與中心抽頭(圖2a)。匹配電阻之後是0.1µF交流耦合電容和輸入濾波網絡(15Ω串聯電阻 + ADC輸入阻抗)
，這樣可以在副邊獲得較好的平衡信號
，作用到ADC的輸入。與圖1配置類似，INN和INP引腳沒有額外的輸入濾波電容。這種端接方式可以消除450MHz至550MHz頻帶內的增益尖峰。必要時，可以將15Ω隔離電阻更換成30Ω，增大直流衰減。雖然這種端接方式能夠獲得更加平坦的頻率響應，但頻帶寬度有所損失(圖2b)。

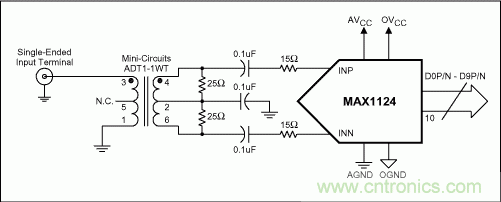

圖2a.

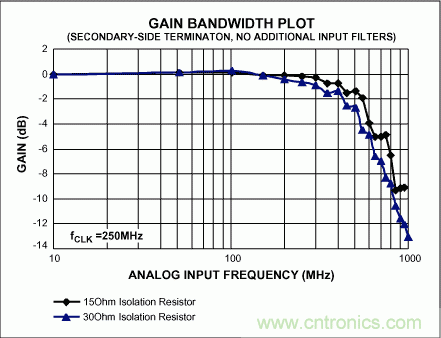

圖2b.





這(zhe)篇(pian)應(ying)用(yong)筆(bi)記(ji)討(tao)論(lun)了(le)高(gao)速(su)數(shu)據(ju)轉(zhuan)換(huan)器(qi)的(de)輸(shu)入(ru)網(wang)絡(luo)設(she)計(ji)中(zhong)，合(he)理(li)選(xuan)擇(ze)無(wu)源(yuan)元(yuan)件(jian)非(fei)常(chang)重(zhong)要(yao)
，而(er)這(zhe)些(xie)元(yuan)件(jian)的(de)合(he)理(li)使(shi)用(yong)也(ye)同(tong)樣(yang)重(zhong)要(yao)。例(li)如(ru)，如(ru)果(guo)係(xi)統(tong)對(dui)增(zeng)益(yi)平(ping)坦(tan)度(du)要(yao)求(qiu)非(fei)常(chang)嚴(yan)格(ge)，則(ze)必(bi)須(xu)避(bi)免(mian)轉(zhuan)換(huan)器(qi)差(cha)分(fen)輸(shu)入(ru)端(duan)的(de)不(bu)平(ping)衡(heng)和(he)諧(xie)振(zhen)
，保(bao)證(zheng)係(xi)統(tong)的(de)動(dong)態(tai)指(zhi)標(biao)。



兩種配置中
，輸入端都沒有使用濾波電容，這樣會在INP和INN引腳引入額外的噪聲。從簡單分析結果看，將使信噪比(SNR)下降0.2dB到0.5dB。絕大多數高IF ADC應用中，在較寬的頻率範圍內保證增益的穩定性(增益平坦度)和動態範圍非常關鍵
，對於一個10位分辨率的數據轉換器，可以接受噪聲性能不太明顯的劣化。
