浪湧抗擾度標準解讀

發布時間：2019-05-08 責任編輯：wenwei

【導讀】雷(lei)擊(ji)發(fa)生(sheng)時(shi)，強(qiang)電(dian)流(liu)及(ji)其(qi)產(chan)生(sheng)的(de)電(dian)磁(ci)脈(mai)衝(chong)能(neng)通(tong)過(guo)傳(chuan)導(dao)，感(gan)應(ying)，耦(ou)合(he)等(deng)方(fang)式(shi)在(zai)電(dian)子(zi)設(she)備(bei)產(chan)生(sheng)過(guo)電(dian)壓(ya)，過(guo)電(dian)壓(ya)沿(yan)電(dian)源(yuan)線(xian)或(huo)信(xin)號(hao)線(xian)傳(chuan)輸(shu)時(shi)，就(jiu)形(xing)成(cheng)雷(lei)電(dian)浪(lang)湧(yong)。通(tong)常(chang)，雷(lei)電(dian)會(hui)對(dui)暴(bao)露(lu)在(zai)外(wai)的(de)電(dian)源(yuan)線(xian)上(shang)感(gan)應(ying)出(chu)較(jiao)高(gao)的(de)電(dian)壓(ya)，這(zhe)種(zhong)電(dian)壓(ya)不(bu)僅(jin)會(hui)直(zhi)接(jie)傳(chuan)到(dao)設(she)備(bei)，其(qi)產(chan)生(sheng)的(de)浪(lang)湧(yong)電(dian)流(liu)在(zai)電(dian)源(yuan)線(xian)路(lu)傳(chuan)導(dao)時(shi)，電(dian)磁(ci)感(gan)應(ying)的(de)浪(lang)湧(yong)會(hui)耦(ou)合(he)到(dao)周(zhou)圍(wei)的(de)信(xin)號(hao)線(xian)。類(lei)似(si)此(ci)類(lei)浪(lang)湧(yong)對(dui)電(dian)子(zi)產(chan)品(pin)會(hui)造(zao)成(cheng)極(ji)大(da)損(sun)害(hai)，因(yin)此(ci)要(yao)求(qiu)產(chan)品(pin)具(ju)備(bei)一(yi)定(ding)浪(lang)湧(yong)抗(kang)擾(rao)能(neng)力(li)。

一概述

1. 概念

浪湧抗擾度主要考察電氣和電子設備對由開關和雷電瞬變過電壓引起的單極性浪湧(衝擊)抗擾度。

2. 試驗目的

建立一個共同的基準,用來評價電氣和電子設備在遭受到浪湧(衝擊)時的性能.通常在實驗室裏測試就是模擬雷擊幹擾對設備的影響。

浪湧是沿著電源線或信號線上傳播的快速上升,緩慢下降的電流或電壓。

二浪湧的產生

1. 電力係統開關瞬態：

（1）主要的電力係統切換騷擾，例如電容器的切換；

（2）配電係統中較小的局部開關動作或負載變化；

（3）與開關器件（如晶閘管）相關聯的諧振現象；

（4）各種係統故障，例如設備組合對接地係統的短路和電弧故障。

2. 雷電的瞬態：

（1）直擊雷，它擊於外部電路，注入的大電流流過接地電阻或外部電路阻抗而產生的電壓；

（2）間接雷（即雲層之間或雲層中的雷擊或擊於附近物體的雷擊產生的電磁場）它在建築物內、外導體上產生感應電壓和電流；

（3）附近直接對地放電的雷電電流，當它耦合到設備組合接地係統的公共路徑時產生感應電壓。

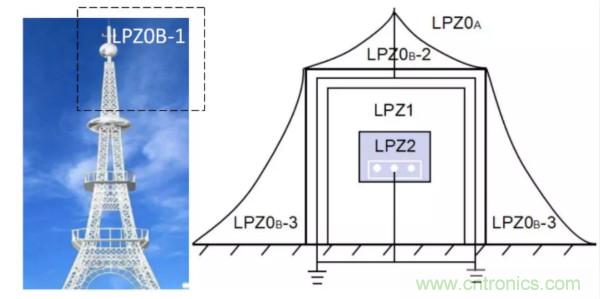

3. 雷電等級劃分

浪湧抗擾度標準解讀

● LPZ 0A區：本區內的各物體都可能遭到直接雷擊和導走全部雷電流；本區內的電磁場強度沒有衰減。

● LPZ 0B區：本區內的各物體不可能遭到大於所選滾球半徑對應的雷電流直接雷擊，但本區內的電磁場強度沒有衰減。

● LPZ 1區：本區內的各物體不可能遭到直接雷擊，流經各導體的電流比LPZ 0B區更小；本區內的電磁場強度可能衰減，這取決於屏蔽措施。

● LPZ 2後續防雷區：dangxuyaojinyibujianxiaoliurudedianliuhediancichangqiangdushi，yingzengshehouxufangleiqu，binganzhaoxuyaobaohudeduixiangsuoyaoqiudehuanjingquxuanzehouxufangleiqudeyaoqiutiaojian。

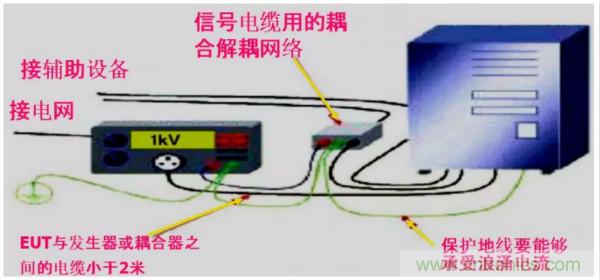

三試驗配置

1. 組合波發生器，耦合/去耦網絡和其他輔助設備。

2. 組合波發生器分為10/700μs和1.2/50μs兩種，分別對應不同的端口類型。

浪湧抗擾度標準解讀

3. 分類

浪湧抗擾度試驗分為：

（1）浪湧電壓抗擾度試驗(開路電壓)

（2）浪湧電流抗擾度試驗(短路電流)

注：浪湧(Surge)抗擾度試驗模擬的是間接雷擊，不考慮直擊雷，也不考慮EUT耐高壓的絕緣能力測試。

四具體測試波形

1. 1.2/50μs波形介紹

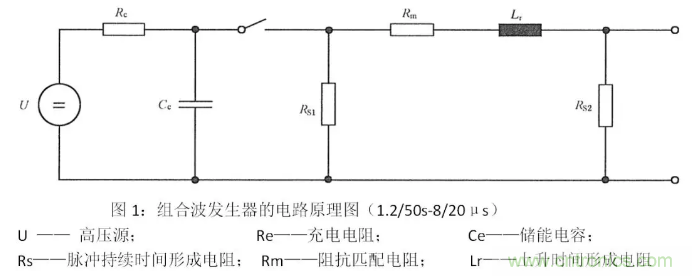

1）組合波發生器的電路原理圖

浪湧抗擾度標準解讀

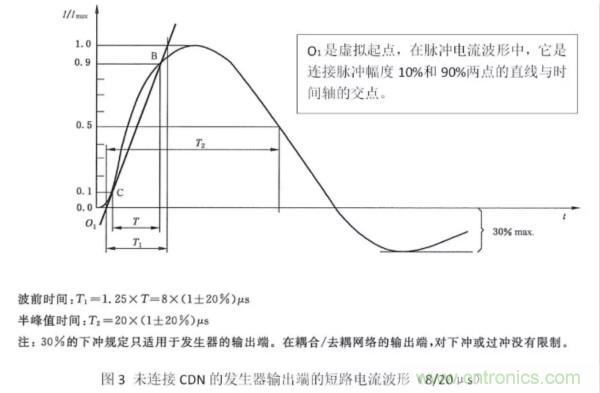

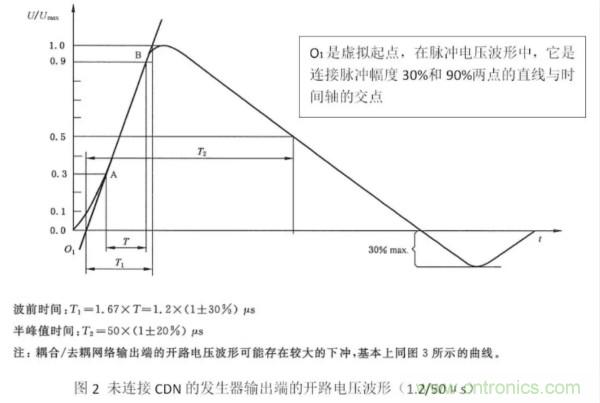

（2）具體波形圖

浪湧抗擾度標準解讀

浪湧抗擾度標準解讀

2. 10/700μs波形介紹

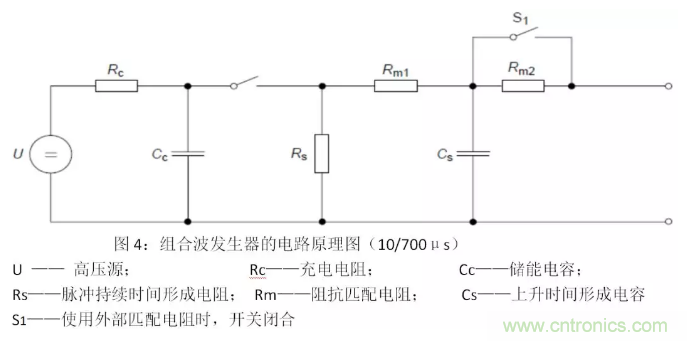

（1）組合波發生器的電路原理圖

浪湧抗擾度標準解讀

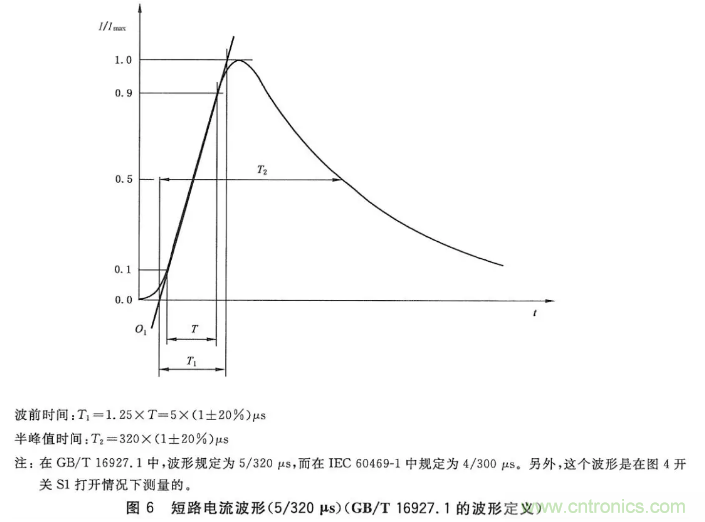

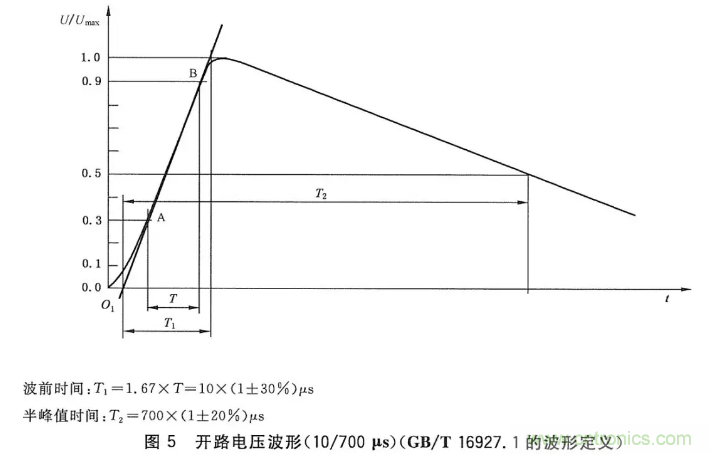

（2）具體波形圖

浪湧抗擾度標準解讀

浪湧抗擾度標準解讀

3. 兩種浪湧信號的適用範圍：

（1）對通訊網和長距離信號電路端口，推薦采用10/700μs衝擊波。常見電子設備如RJ45，RS232, XDSL, RS485，安防攝像頭等。

（2）對交直流電源端口和短距離信號電路端口，推薦采用1.2/50μs衝擊波。常見電子設備如LED照明設備，基站等。

五常見的設備端口抗浪湧能力測試

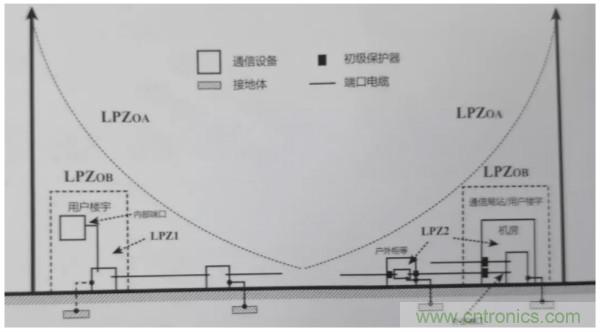

1、防雷區域細分圖

浪湧抗擾度標準解讀

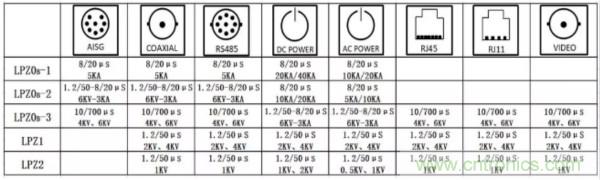

2、各接口推薦防護等級

浪湧抗擾度標準解讀

以上是個人對於浪湧抗擾度標準的解讀，希望能加深大家對標準的認識，同時也對設計和整改有所幫助。
