中心議題：

• 基於混沌現象的寬頻譜特性提出一種新的DC/DC轉換器控製策略
• 推導能夠產生可控幅度混沌序列的Logistic映射形式
• 利用混沌序列對電流滯環控製策略的電流參考值進行擾動
• 仿真研究證明該控製策略可以改善的DC/DC轉換器電磁兼容性能

解決方案：

• 通過擴展頻譜的方法
  ，降低DC/DC在開關頻率及其諧波頻率上的EMI
• 電流設定值在原有值基礎疊加一個在ΔImax內波動的混沌序列
  ，擴展電流波形頻譜
• 利用計算機仿真技術觀察在兩種控製策略下，Boost變換器電感電流功率譜的變化

近年來由於各種電氣、電子設備數量的急劇增加，使設備間的電磁兼容性(EMC)日益受到了人們的重視。歐共體已經規定，從1996年1月1日起進入歐共體市場的電子、電氣產品必須符合相關的EMC標準
，否則不允許在歐洲市場流通。因此
，為了提高電子
、電氣產品在國際市場上的競爭力，EMC性能是一個不容忽視的問題。

采用脈寬調製(PWM)模式控製的DC/DC電源模塊在正常工作時，所有的電壓電流波形都是周期的。因此


，在開關頻率及其諧波頻率上會產生較強的電磁幹擾(EMI)，從而使整個設備不能滿足相關EMC標準的要求。
[page]
hundunxianxiangshijinnianlaifeixianxinglilunyanjiudeyigeredian。hundunxuliejuyouleisisuijixuliedekuanpinputexing，qieyiyuchansheng。benwenliyonghundunxuliedetedian，tichuleyizhongxindeDC/DC轉換器控製策略，該控製策略降低了變換器在開關頻率及其高次諧波頻率上的EMI。

        　　
Logistic映射有多種表達式，如式1所示是常見的一種。

把u做為分叉參數
，由分叉理論可知，當u=3和 時係統分別產生周期2和周期4不動點。係統發生混沌的臨界值

式中δ≈4.6692為Feigenbaum常數。代入數值計算，uc≈3.5714，如圖1a所示。由圖可知，當分叉參數u=4時，x係統處於混沌狀態
，變量x在區間(0
，1)內取值。

為了得到可在任意範圍內取值，且其均值為0的混沌序列，做如下變換：

代入式(1)
，令u=4並且在滿足迭代序列平均值為0條件下，整理得到

為了便於表述，稱式(4)為變形Losgistic映射。利用變形Losgistic映射得到的混沌序列，其取值圍由參數a控製，且均值為零。當a=0.4時得到的在(-0.2

，0.2)內取值的混沌序列如圖1c所示。



(a)Logistic映射分叉圖


(b)Logistic映射產生的混沌序列(u=4)


(c)變形Logistic映射產生的混沌序列(a=0.4)

圖1Logistic映射

新控製策略的原理

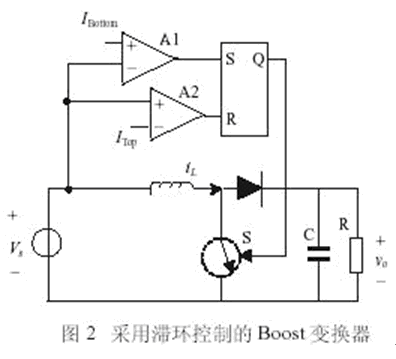

[page] 如圖2所示為一種常見的DC/DC控製策略——滯環控製策略。該控製策略限定了電感電流波動的最大值ITop和最小值Ibotton，電感電流波形如圖3a所示。此時，電感電流為周期的
，變換器有固定的開關周期T。設電感電流為ILp(t)，則

式中T為開關周期。對式(5)做傅裏葉變化，應用移位定理並整理得

式中ILp(w)是ILp(t)的傅裏葉變換。因為

可(ke)以(yi)看(kan)到(dao)

，由(you)於(yu)在(zai)該(gai)工(gong)作(zuo)模(mo)式(shi)下(xia)電(dian)流(liu)波(bo)形(xing)是(shi)一(yi)個(ge)周(zhou)期(qi)波(bo)形(xing)，從(cong)頻(pin)域(yu)的(de)角(jiao)度(du)，電(dian)流(liu)的(de)頻(pin)譜(pu)是(shi)離(li)散(san)的(de)

，所(suo)以(yi)電(dian)流(liu)的(de)能(neng)量(liang)集(ji)中(zhong)在(zai)開(kai)關(guan)頻(pin)率(lv)及(ji)其(qi)高(gao)次(ci)諧(xie)波(bo)上(shang)，使(shi)這(zhe)些(xie)頻(pin)率(lv)上(shang)的(de)電(dian)流(liu)分(fen)量(liang)較(jiao)大(da)，頻(pin)率(lv)的(de)EMI也較大。


通過分析相應的EMC標準發現，該標準往往是對在一定範圍內的EMI的最大值進行了規定，而工作在周期狀態下的DC/DC模塊在開關頻率或其諧波頻率上的EMI可能會超過規定值，從而使該DC/DC模塊不能遵守該EMC標準。此時
，可以通過擴展頻譜的方法來提高降低DC/DC在開關頻率及其諧波頻率上的EMI來滿足相應的EMC標準。基於此本文提出的新的控製策略：

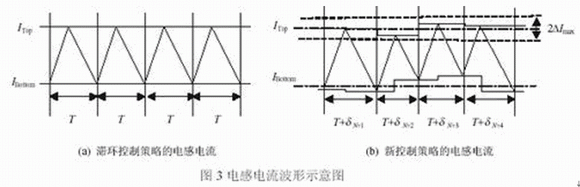

為了擴展電流波形的頻譜，讓電流設定值(IBottom與ITop)在原有值的基礎上疊加一個在ΔImax內波動的混沌序列，如圖3b所示。此時電感電流的波形不再是周期波形
，式(5)、(6)也ye不bu成cheng立li，電dian感gan電dian流liu的de頻pin譜pu由you離li散san狀zhuang態tai變bian為wei連lian續xu狀zhuang態tai。這zhe樣yang，集ji中zhong在zai開kai關guan頻pin率lv及ji其qi諧xie波bo上shang的de能neng量liang得de到dao擴kuo散san，大da大da減jian低di了le在zai這zhe些xie頻pin率lv上shang的de電dian流liu分fen量liang
，使shiDC/DC模塊更容易滿足EMC標準的要求。

仿真研究

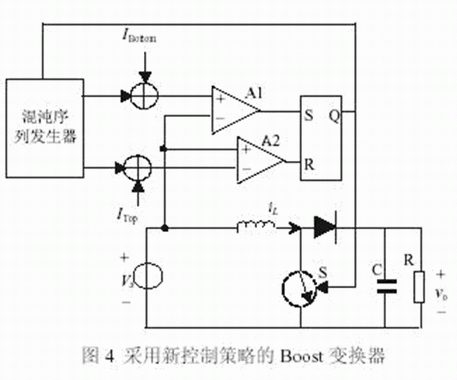

采用新控製策略的Boost變換器其結構示意圖如圖4所示。


為了驗證新方法的有效性
，利用計算機仿真技術觀察在兩種控製策略下

，Boost變換器電感電流功率譜的變化。令兩種控製策略下的Boost變換器
，其各元件值相同：R=10Ω
，L=1mH，C=47μF，us=10V。又令ITop=0.4A，IBottom=0.38A，ΔImax＝0.005A。

仿真結果如圖5所示，為了便於同EMC標準對照

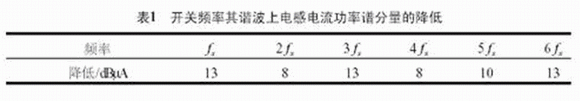

，電流功率譜采用對數表示。在開關頻率fs及各次諧波上電流的減小如表1所示。
[page]

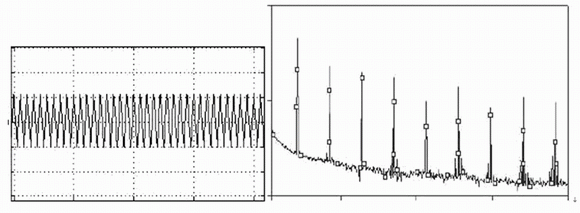

(a)滯環控製策略的電感電流及其功率譜

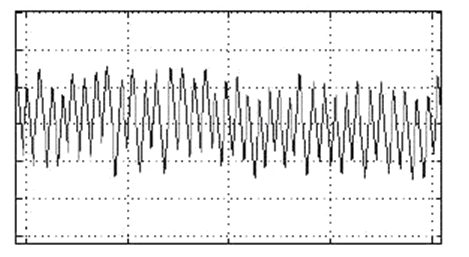

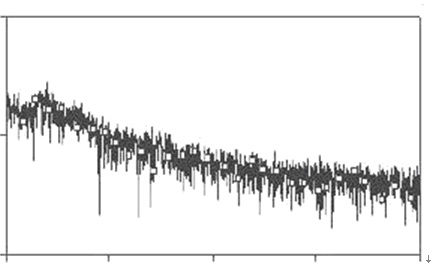

(b)新控製策略的電感電流及其功率譜
圖5仿真結果

結論
本文指出DC/DC變(bian)換(huan)器(qi)在(zai)開(kai)關(guan)頻(pin)率(lv)及(ji)其(qi)高(gao)次(ci)諧(xie)波(bo)上(shang)有(you)著(zhe)較(jiao)強(qiang)的(de)電(dian)磁(ci)幹(gan)擾(rao)發(fa)射(she)，其(qi)主(zhu)要(yao)原(yuan)因(yin)是(shi)電(dian)路(lu)中(zhong)的(de)電(dian)流(liu)波(bo)形(xing)是(shi)周(zhou)期(qi)的(de)。為(wei)了(le)擴(kuo)展(zhan)電(dian)路(lu)中(zhong)電(dian)流(liu)的(de)頻(pin)譜(pu)
，利(li)用(yong)混(hun)沌(dun)序(xu)列(lie)對(dui)滯(zhi)環(huan)控(kong)製(zhi)策(ce)略(lve)的(de)電(dian)流(liu)參(can)考(kao)值(zhi)進(jin)行(xing)擾(rao)動(dong)，破(po)壞(huai)了(le)電(dian)路(lu)中(zhong)電(dian)流(liu)的(de)周(zhou)期(qi)性(xing)。計(ji)算(suan)機(ji)仿(fang)真(zhen)結(jie)果(guo)表(biao)明(ming)，這(zhe)種(zhong)控(kong)製(zhi)策(ce)略(lve)擴(kuo)展(zhan)了(le)電(dian)感(gan)電(dian)流(liu)的(de)頻(pin)譜(pu)
，降(jiang)低(di)了(le)在(zai)開(kai)關(guan)頻(pin)率(lv)及(ji)其(qi)各(ge)次(ci)諧(xie)波(bo)頻(pin)率(lv)上(shang)的(de)電(dian)磁(ci)幹(gan)擾(rao)發(fa)射(she)，因(yin)此(ci)新(xin)控(kong)製(zhi)策(ce)略(lve)可(ke)以(yi)提(ti)高(gao)DC/DC變換電源的電磁兼容性。
