【導讀】儲能變流器，又稱雙向儲能逆變器，英文名PCS(Power Conversion System)
，是儲能係統與電網中間實現電能雙向流動的核心部件，用作控製電池的充電和放電過程，進行交直流的變換。

一、儲能交流器(PCS)

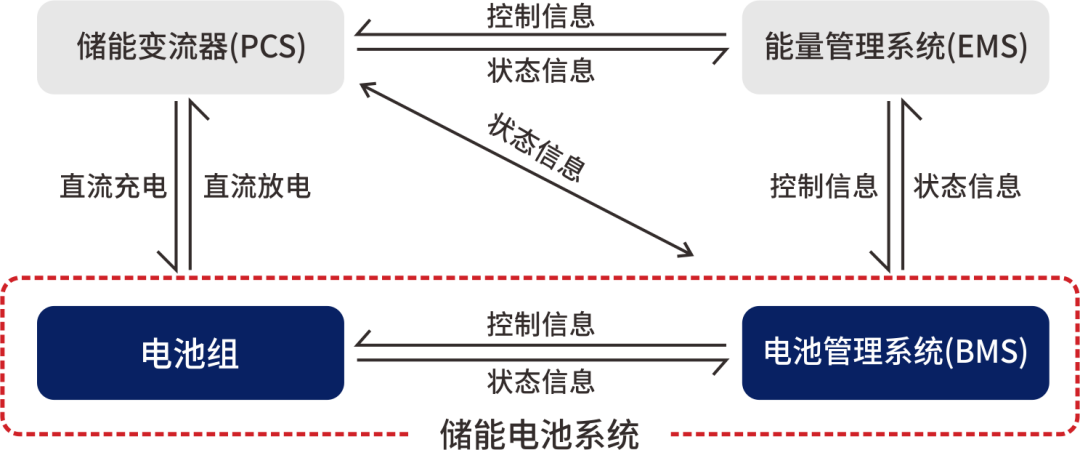

儲能變流器(PCS)的定義

儲能變流器，又稱雙向儲能逆變器，英文名PCS(Power Conversion System)，是儲能係統與電網中間實現電能雙向流動的核心部件，用作控製電池的充電和放電過程
，進行交直流的變換。

儲能變流器(PCS)工作原理

儲能變流器的工作原理是交流、直zhi流liu側ce可ke控kong的de四si象xiang限xian運yun行xing的de變bian流liu裝zhuang置zhi，實shi現xian對dui電dian能neng的de交jiao直zhi流liu雙shuang向xiang轉zhuan換huan。該gai原yuan理li就jiu是shi通tong過guo微wei網wang監jian控kong指zhi令ling進jin行xing恒heng功gong率lv或huo恒heng流liu控kong製zhi，給gei電dian池chi充chong電dian或huo放fang電dian，同tong時shi平ping滑hua風feng電dian、太陽能等波動性電源的輸出。

儲能變流器(PCS)的分類

工作模式分為並網模式
、離網模式和混合模式。

按照應用場景的不同，分為儲能電站（功率大於10MW）
、集中式或組串式（功率大於250KW）、工商業（功率小於250KW）及戶用（功率小於10KW）四大類
，主要區別是功率大小。

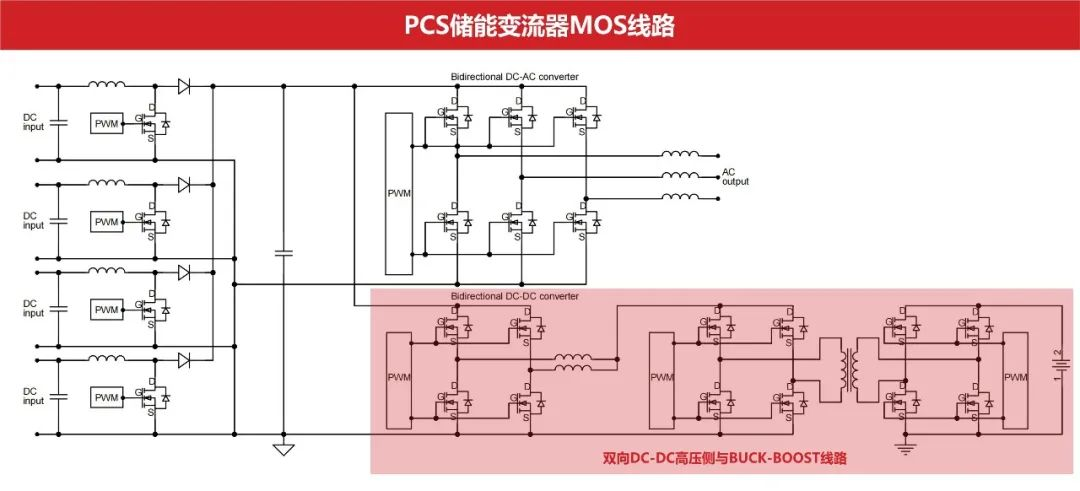

二、MOS管應用線路&推薦產品選型

儲能變流器(PCS)可控製蓄電池的充電和放電過程，進行交直流的變換，在無電網情況下可以直接為交流負荷供電。儲能變流器(PCS) 由 DC/AC 雙向變流器
、控製單元等構成。

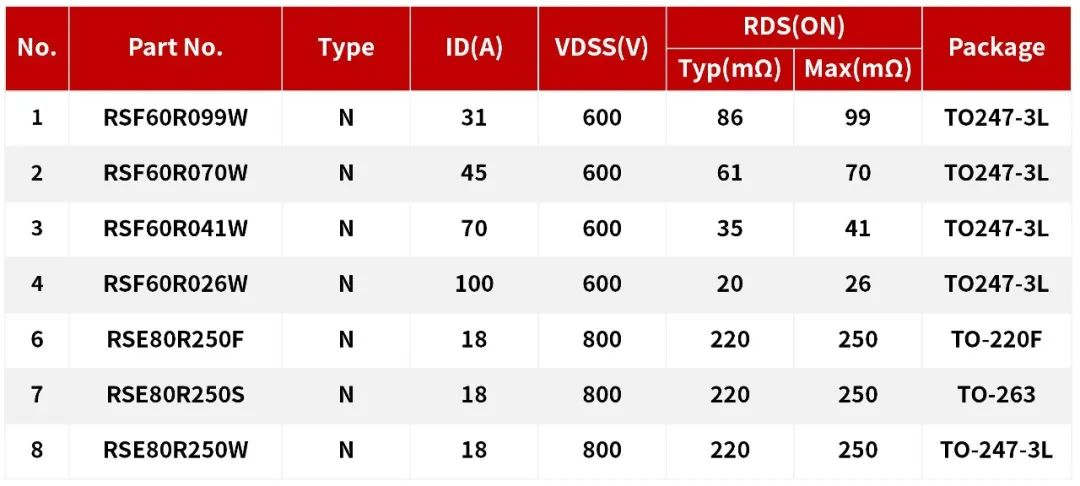

針對雙向DC-DC高壓側與BUCK-BOOST線路
，推薦使用瑞森半導體超結MOS係列：

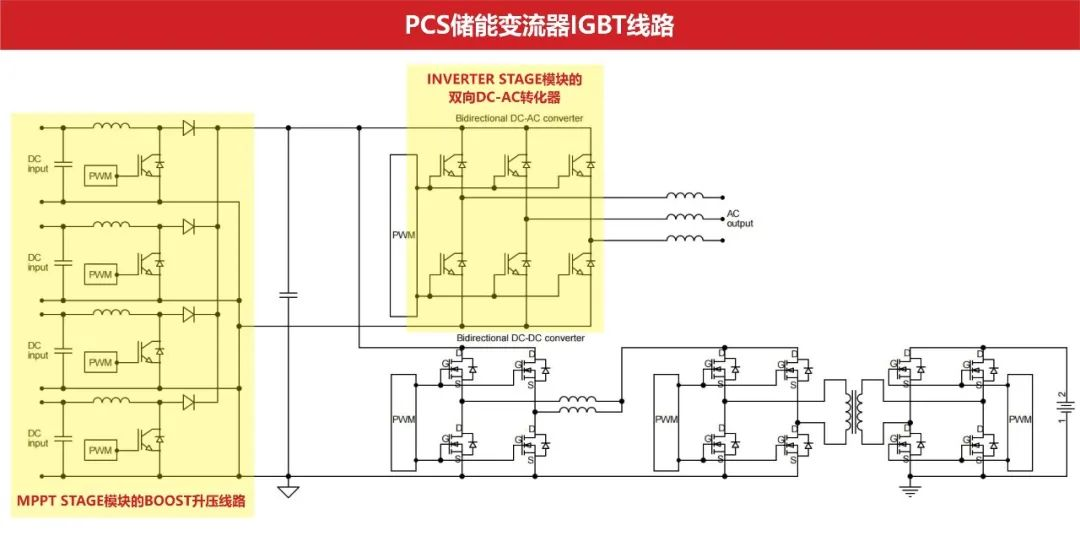

三、IGBT應用線路&推薦產品選型

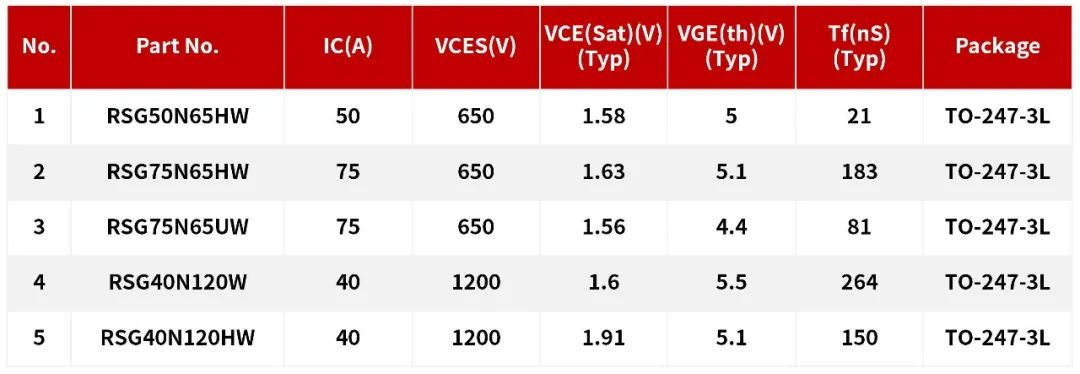

針對MPPT STAGE模塊的BOOST升壓線路

，還有INVERTER STAGE模塊的雙向DC-AC轉化器，推薦瑞森半導體的IGBT係列：

免責聲明：本文為轉載文章，轉載此文目的在於傳遞更多信息，版權歸原作者所有。本文所用視頻、圖片
、文字如涉及作品版權問題，請聯係小編進行處理。
