【導讀】車載逆變器（電源轉換器
、Power Inverter）是一種能夠將 DC 12V直流電轉換為和市電相同的 AC 220V交流電
，提供給一般電器使用，是一種方便的車用電源轉換器。

一
、前言

車載逆變器（電源轉換器
、Power Inverter）是一種能夠將 DC 12V直流電轉換為和市電相同的 AC 220V交流電
，提供給一般電器使用
，是一種方便的車用電源轉換器。

隨著汽車產品技術發展進步
，汽車擁有的電子技術也在不斷提高

，以車載逆變器為重要組件的電動汽車
、插電混合動力汽車的發展正迅速加快，車載逆變器市場發展前景將會很廣闊。車載逆變器的普及速度的提高也促進了MOS管在車載逆變器中的使用。

二、產品應用及工作原理

車載逆變器可以做到20W、40W、80W、120W直到500W的功率規格，應用範圍為：手機、筆記本電腦
、數碼攝像機、照相機
、照明燈、電動剃須刀、CD機
、遊戲機、掌上電腦、電動工具
、車載冰箱等 。

一般的車載逆變器主要由逆變橋、濾波電路、控製電路
、振蕩器等構成
，其工作原理是先通過高頻PWM (脈寬調製)開關電源技術，將汽車電瓶所提供的12V直流電轉換成30kHz-50kHz、220V左右的交流電。然後再利用橋式整流

、濾波、脈寬調製及開關功率輸出等技術，將30kHz～50kHz、220V左右的交流電轉換成50Hz、220V的交流電。

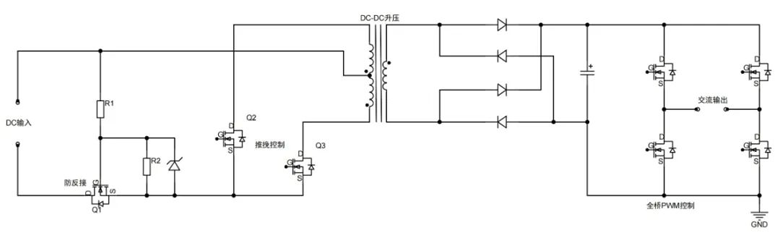

三
、產品應用拓撲圖

四、 線路選型推薦

針對上圖逆變電路的DC-DC升壓電路+控製電路（推挽式）和DC-AC逆變電路提供兩個係列的MOS方案：

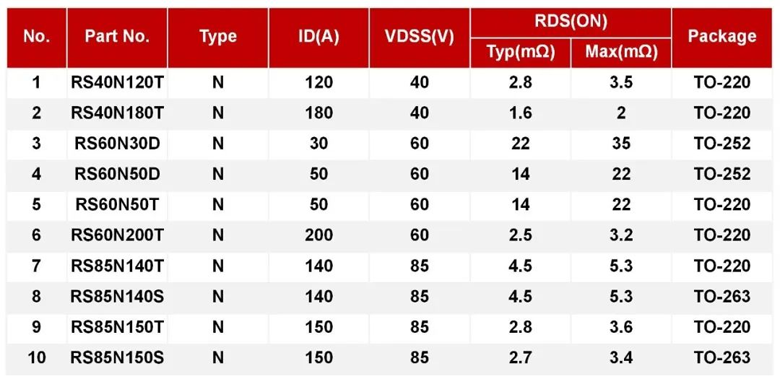

DC-DC升壓電路(防反接)+控製電路（推挽式）

在DC-DC升壓電路中，選用MOSFET作為開關器件，場效應管所需承受的最大電壓約為20-30V左右
，選型時MOS管的最大耐受電壓應留有餘量一般會選擇40V以上的MOS。MOS管推薦使用瑞森半導體低壓MOS係列
，選型如下：

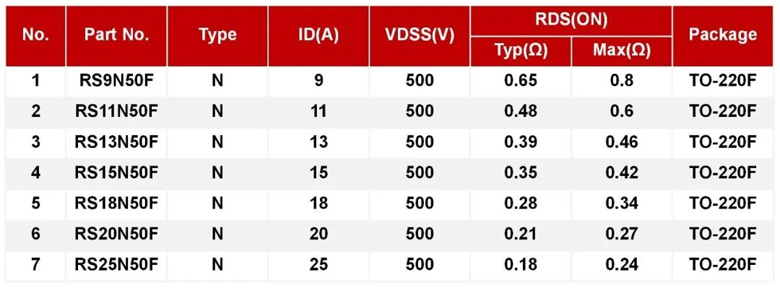

DC-AC逆變電路（全橋PWM控製）

DC-AC逆變電路的主回路采用的是全橋式結構，和開關管並聯的二極管起到保護作用。MOS管推薦使用瑞森半導體高壓MOS係列。瑞森半導體高壓MOS係列，超小內阻，結電容適中，散熱性能好，高溫漏電小
，高溫電壓跌落小
，廣受市場好評。

免責聲明：本文為轉載文章
，轉載此文目的在於傳遞更多信息
，版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題，請聯係小編進行處理。
