4路(3路數據 + 1路時鍾) LVDS串行器/解串器的延遲裕量測試

發布時間：2017-06-16 責任編輯：wenwei

【導讀】對於MAX9209/MAX9222等多通道輸入的LVDS解jie串chuan器qi，測ce量liang接jie收shou器qi的de延yan遲chi裕yu量liang以yi判pan斷duan它ta們men的de抖dou動dong容rong限xian是shi一yi種zhong行xing之zhi有you效xiao的de方fang法fa。雖sui然ran一yi些xie文wen獻xian給gei出chu了le接jie收shou端duan的de延yan遲chi定ding義yi，但dan還hai沒mei有you公gong認ren的de測ce試shi方fang法fa。本ben文wen介jie紹shao了le詳xiang細xi的de延yan遲chi裕yu量liang的de測ce試shi方fang法fa。本ben文wen提ti供gong的de內nei容rong有you助zhu於yu理li解jie4路SerDes器件數據資料中給出的延遲裕量的規格和定義。

以下測試將給出測試中的各個步驟，測試使用了Maxim的MAX9209/MAX9222串行器/解串器(SerDes)，工作在直流均衡模式，連線是10米屏蔽雙絞線。整個測試過程使用的是Tektronix的CSA8000采樣示波器、Tektronix的P6248 FET的差分探頭、PRBS隨機碼數據。

步驟1

測量RxCLKIN上升沿在0V位置差分信號的抖動峰-峰值，我們稱它為Tjclk (如圖1)。

4路(3路數據 + 1路時鍾) LVDS串行器/解串器的延遲裕量測試

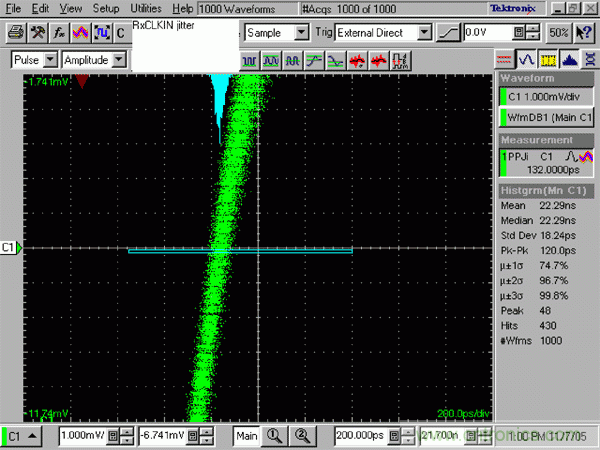

圖1. 在0V差分電壓處測量時鍾抖動

步驟2

在MAX9222的輸入端，測量RxCLKIN上升沿與每個LVDS通道DCA比特流前沿的時間差(偏差) (請參考MAX9222數據資料中的圖10)，得到3個測量值，稱其為Tsk0、Tsk1、Tsk2 (如圖2)。

這些偏差必須在RxCLKIN的抖動中點與每路LVDS數據輸入的抖動中點測試。理想狀態下，RxCLKIN的上升沿與DCA數據位是對齊的。偏差指的是偏離理想狀態的誤差，這個偏差主要源於LVDS通道傳輸距離的差異。

4路(3路數據 + 1路時鍾) LVDS串行器/解串器的延遲裕量測試

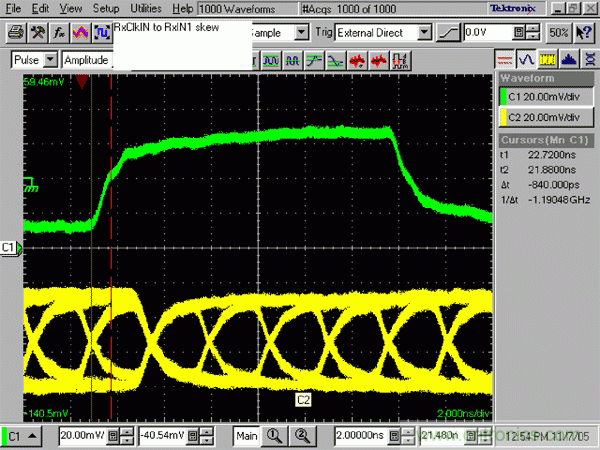

圖2. 從MAX9222串行器測得的時鍾與數據之間的偏差

步驟3

測量每路LVDS串行數據位在0值處的抖動峰-峰值，稱其為RxIN0、RxIN1、RxIN2 (請參考MAX9222數據資料中的圖13)。

測試中需要使用MAX9209產生的PRBS碼，為了得到PRBS碼，把MAX9209的第14腳、第27腳拉低，將時鍾信號連接到MAX9209的TxCLKIN。也可以選擇使用電影視頻或複雜的測試模板進行粗略驗證。

將會得到27個測試結果，將它們標記為Tjd1-Tjd27。為加快測試，隻有很少的抖動峰值較高的位才會被明顯地觀察到並測量到結果(如圖3)。

4路(3路數據 + 1路時鍾) LVDS串行器/解串器的延遲裕量測試

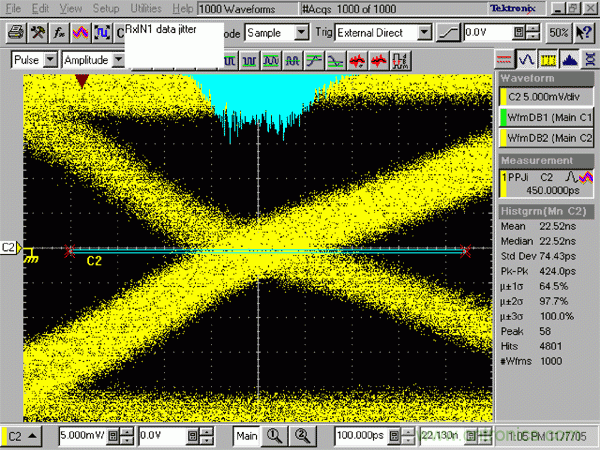

圖3. 數據抖動測試

步驟4

在Tjd1-Tjd27種找出抖動最大的數據，稱之為TjdL。

步驟5

在Tsk0、Tsk1、Tsk2中找到偏差最大的數值，稱之為TskL。

步驟6

為了滿足偏差裕量的規格要求(MAX9222數據資料中的RSKM)，必須滿足以下公式：

RSKM ≥ (TjdL / 2) + ((Tjclk / 2) - 75ps) + TskL

75ps是MAX9209串行器脈衝位置變化最大值150ns的一半(請參考MAX9222數據資料中的注釋6)。

本文涉及的測試方法與MAX9222數據資料中給出的規格、圖片以及相關說明一致。

本文來源於Maxim。
