普通發光二極管(LED)是大家十分熟悉的發光器件，紅外發光二極管的原理、結構、工藝及外形與普通LED基本相同，不同的是構成它們的半導體材料不同。普通發光二極管的材料有磷化镓(GaP)
、磷砷化镓(GaAsP)，而紅外發光二極管的材料為砷化镓(GaAs)

、砷鋁化镓(GaAlAs)
，其中用得最多的是GaAs。

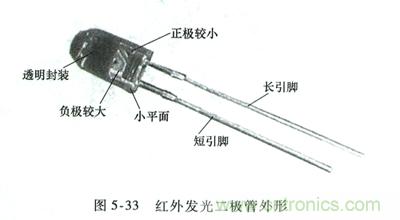

常用的小功率紅外發光二極管為頂射式，其外形與一般LED完全相同，外圓尺寸有Φ3及Φ5兩種。紅外LED大多數用透明樹脂封裝
，也有的用淺藍色或黑色樹脂封裝。紅外LED除頂射式外
，還有側射式及軸向式，見圖1。紅外LED的符號與一般LED相同。

一(yi)般(ban)頂(ding)射(she)式(shi)及(ji)側(ce)射(she)式(shi)紅(hong)外(wai)發(fa)光(guang)二(er)極(ji)管(guan)的(de)兩(liang)引(yin)腳(jiao)不(bu)一(yi)樣(yang)長(chang)，長(chang)的(de)為(wei)陽(yang)極(ji)，短(duan)的(de)為(wei)陰(yin)極(ji)。有(you)的(de)為(wei)了(le)便(bian)於(yu)裝(zhuang)配(pei)
，引(yin)腳(jiao)已(yi)彎(wan)成(cheng)一(yi)定(ding)角(jiao)度(du)，並(bing)剪(jian)為(wei)一(yi)樣(yang)長(chang)。

紅外發光二極管的簡易測試

高亮度LED、紅外LED、光電三極管外形是一樣的
，非常容易搞混，因此需要通過簡易測試將它們區分出來。用指針式萬用表(1k擋)黑表筆接陽極、紅表筆接陰極(應采用帶夾子的表筆)測得正向電阻在20～40kΩ
；黑表筆接陰極、紅表筆接陽極測得反向電阻大於500kΩ以上者是紅外發光二極管。透明樹脂封裝的可用目測法：有圓形淺盤的極是負極。若正向電阻在200kΩ以上(或指針微動)，反向電阻接近∞者是普通發光二極管。若黑表筆接短腳，紅表筆接長腳，遮住光線時電阻大於200kΩ，有光照射時阻值隨光線強弱而變化(光線強時，電阻小)，這是光電三極管。

紅外發光二極管的好壞,可以按照測試普通矽二極管正反向電阻的辦法進行測試。測量紅外發光二極管正向電阻將萬用表置於“R×10k” 擋,黑表筆接紅外發光二極管正極,紅表筆接負極,測量紅外發光二極管的正、反向電阻。正常時,正向電阻值約為15~40kΩ(此值越小越好),反向電阻大於500kΩ。若測得正
、反向電阻值均接近零,則說明該紅外發光二極管內部被擊穿損壞;若測得正、反向電阻值均為無窮大,則說明該紅外發光二極管開路損壞;若測得反向電阻值遠遠小於500kΩ,則說明該紅外發光二極管漏電損壞。
