【導讀】近日，恩智浦發布《基於I3C分布式總線架構的人形機器人靈巧手方案》，展示了這一新興總線技術在機器人領域的創新應用。I3C作為一種改進的串行總線協議，正憑借其卓越性能，為高密度、低功耗、實時通信場景帶來全新解決方案。

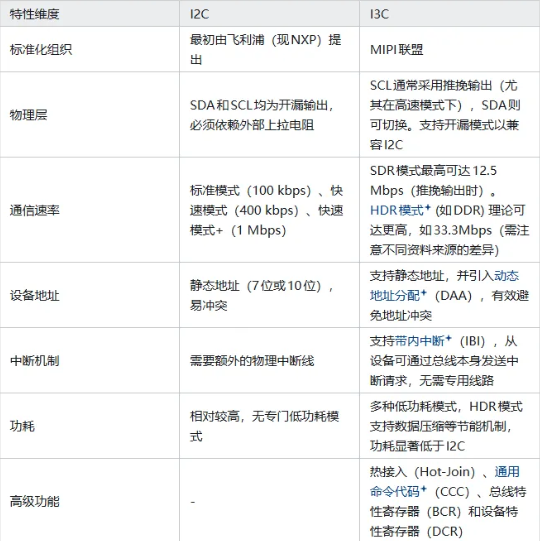

技術解析：I3C的核心優勢

I3C（Improved Inter Integrated Circuit）是由MIPI聯盟標準化的串行總線協議，在傳統I2C基礎上實現了全麵升級。它在提升速度
、降低功耗、增強功能的同時

，保持了向下兼容I2C從設備的能力。

關鍵特性包括：

• 高速通信能力：標準速率高達12.5 Mbps，超越UART和CAN2.0，在特定條件下支持DDR模式，理論最高可達25Mbps，滿足高分辨率傳感器和實時控製的高帶寬需求。

• 簡化布線設計：僅需兩根線（SDA + SCL）即可連接多個從設備，顯著減少線束數量，提升模塊化裝配效率。無需外部收發器和高精度晶振
  ，有效節省BOM成本與PCB空間。

• 動態設備管理：支持動態地址分配，設備啟動時自動識別並獲取動態地址，避免靜態地址衝突。熱插拔（Hot-Join）功能允許在通電狀態下靈活替換模組。

• 實時事件響應：支持帶內中斷（In-Band Interrupt）
  ，設備可通過SDA線直接向主機發送緊急事件信號，無需額外GPIO中斷線，簡化線束並提升響應速度。

• 可靠信號完整性：采用Push-Pull推挽驅動模式
  ，相比傳統I2C開漏方式，顯著提高信號完整性，有利於延長傳輸距離並增強連接可靠性。

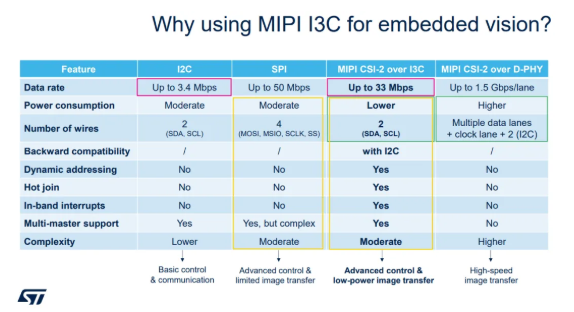

I3C巧妙融合了I2C和SPI的關鍵特性，在保留2線串行接口結構的基礎上
，實現了性能的質的飛躍，使工程師能夠在單個設備中連接大量傳感器。

應用實踐：恩智浦的靈巧手解決方案

在機器人靈巧手設計中，傳統分布式電氣架構麵臨多重挑戰：每個手指的電機驅動和觸覺傳感器需通過UART或CAN接口與主控MCU通信，存在帶寬限製、線束複雜
、PCB空間受限、擴展性差和異步通信等問題。

恩智浦的創新方案采用基於I3C的局部總線拓撲結構：

• 主控製器：i.MX RT1180雙核MCU（240MHz M33 + 800MHz M7），集成2個I3C接口，支持EtherCAT


  、CAN-FD等工業協議
  ，單芯片可直驅6個無刷空心杯電機。

• 手指控製：MCX A132小尺寸MCU，集成I3C接口和16-bit ADC
  ，支持IEC 61508 SIL2功能安全標準
  ，適合手指模塊嵌入。

該架構通過I3C總線連接多個伺服節點與觸覺傳感器，對外通過EtherCAT、CAN、RS485接入機器人係統總線，實現了通信效率的革命性提升。

產業生態：主流廠商的I3C布局

英飛淩：較晚支持I3C
，其最新PSOC Edge係列基於Arm Cortex-M55內核
，集成Ethos-U55神經網絡處理器，具備強大硬件安全功能和豐富連接選項，支持Wi-Fi 6、BT/BLE和Matter協議。

瑞薩電子：在RA4E2、RA6E2及高性能RA8係列MCU中均支持I3C接口。RA8係列作為"智能運動控製中樞"
，通過強大算力、專有控製外設和高速工業網絡，為機器人、數控機床等提供精密電機控製和AI功能。

Microchip：在8位MCU領域持續創新
，PIC18-Q20係列配備快速I3C模塊，支持1V低壓運行，集成電平轉換器，適合多電壓域嵌入式設計中的傳感器接口場景，可作為I3C轉I2C通信橋接器。

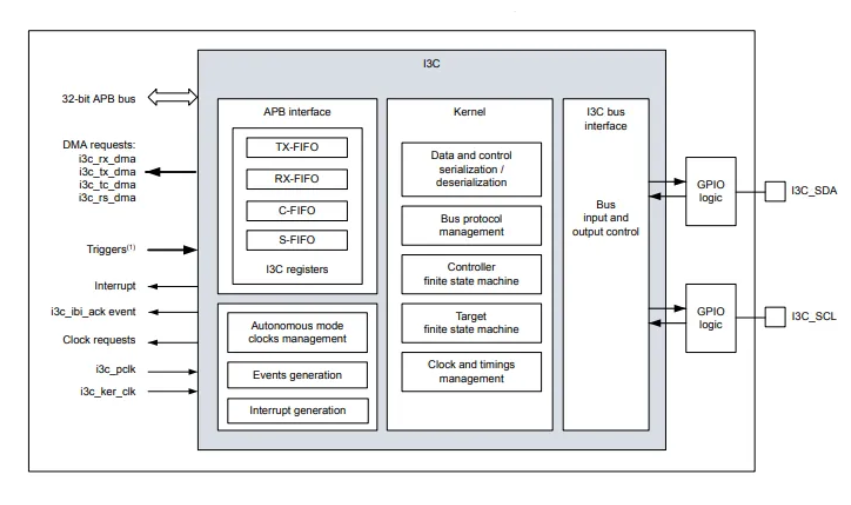

意法半導體：從STM32H5、H7、U3到最新STM32N6係列均支持I3C。STM32N6內置專用神經處理單元，時鍾頻率達1 GHz
，為邊緣AI應用提供實時神經網絡推理能力
，並提供了完整的I3C開發用例。

小結

I3C最初旨在為移動應用中的數字連接傳感器提供統一接口，但隨著嵌入式係統對功耗
、速度和可擴展性要求的不斷提高，其應用範圍已擴展到所有中高速嵌入式場景，包括傳感器、電源控製器、執行器
、MCU和FPGA。

該(gai)接(jie)口(kou)以(yi)極(ji)低(di)功(gong)耗(hao)提(ti)供(gong)高(gao)速(su)數(shu)據(ju)傳(chuan)輸(shu)，同(tong)時(shi)支(zhi)持(chi)主(zhu)機(ji)處(chu)理(li)器(qi)與(yu)外(wai)設(she)之(zhi)間(jian)的(de)多(duo)點(dian)連(lian)接(jie)，為(wei)任(ren)何(he)嵌(qian)入(ru)式(shi)係(xi)統(tong)提(ti)供(gong)了(le)理(li)想(xiang)解(jie)決(jue)方(fang)案(an)。隨(sui)著(zhe)更(geng)多(duo)廠(chang)商(shang)的(de)加(jia)入(ru)和(he)生(sheng)態(tai)係(xi)統(tong)的(de)完(wan)善(shan)
，I3C有望成為下一代嵌入式設備的標準通信架構。
