射頻PA+FEM導雜散差的原因分析

發布時間：2020-05-13 責任編輯：lina

【導讀】射頻 PA+FEM 加上屏蔽罩的傳導雜散更差（DCS 的二三次諧波），不知是何原因，請賜教！

問題：射頻 PA+FEM 加上屏蔽罩的傳導雜散更差（DCS 的二三次諧波），不知是何原因，請賜教！

可能原因三個 :

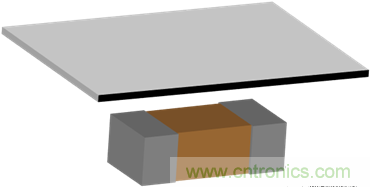

1. 匹配組件受 Shielding Cover 影響以至於阻抗偏了

如下圖 :

若 Shielding Cover 跟匹配組件太近其寄生效應改變其電感或電容值，以至於阻抗改變那當然傳導諧波變大。尤其是早期 0402 組件更容易這樣但現在 0201 組件很少會這樣了。

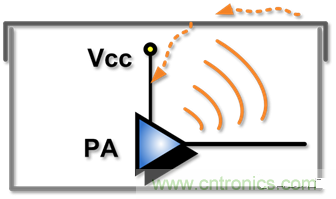

2. RF 訊號泄漏到 PA 的 Vcc

當你蓋上屏蔽罩時，PA 會把 RF 訊號輻射或耦合到屏蔽罩上方，也就是說屏蔽罩上方會有殘留的 TX 訊號。

若屏蔽罩接地良好那麼這些殘留的 TX 訊號會通通流到 GND；

若屏蔽罩接地良好那麼這些殘留的 TX 訊號，一部分流到 GND 一部分會再反射；

若反射的 TX 訊號打到 PA 的 Vcc 那當然 TX 性能就劣化。

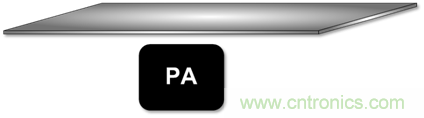

3. 屏蔽罩跟 PA 離太近之間的寄生效應改變了 PA 特性

驗證方式 :

第一種現在很少見了所以就不提

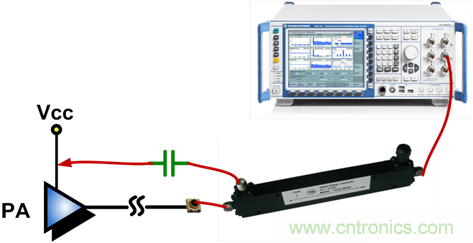

第二種的話可以這樣驗證如下圖：

因為你說沒加屏蔽罩時其傳導雜散會比較好，因此，如果在沒加屏蔽罩狀況下你用這種方式。其傳導雜散變得跟加了屏蔽罩時一樣差，那凶手就可能是來自這原因。

值得注意的是，那個 DC Block 要加，避免 Vcc 的直流電源，回灌到 PA 或 CMW500。

第三種的話在沒加屏蔽罩狀況下

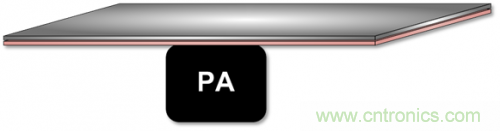

在 PA 上方先貼個膠帶，再隨便放個金屬片。一樣，你說沒加屏蔽罩時，其傳導雜散會比較好。

因此，如果在沒加屏蔽罩狀況下，你用這種方式。

若其傳導雜散變得跟加了屏蔽罩時一樣差，那凶手就可能是來自這原因。

解決方案：

第一種現在很少見了，所以就不提。

第二種的話

因為凶手是來自 RF 訊號灌入 Vcc，所以你在 Vcc 那邊。擺放一個落地電容，讓灌入 Vcc 的 RF 訊號流到 GND。

既然你主頻是 DCS 以 0201 的電容來講，你就放個 18 pF。

第三種隻能改結構

要嘛把屏蔽罩跟 PA 之間距離拉大，不然就是 PA 上方直接開天窗。
