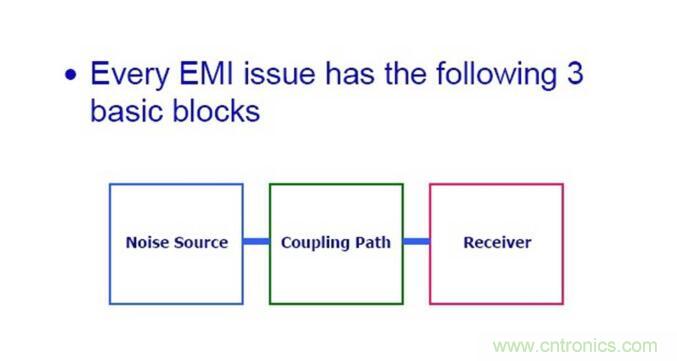

EMI的傳播過程主要途經三個部分，幹擾源、幹擾途徑、接收器。對於開關電源來說，最後一部分是不需要考慮的
，幹擾源也不能消滅，因為它也是開關電源之所以能工作的源頭，但是可以通過軟開關、加緩衝等方式來使幹擾源的幹擾小一些。控製幹擾途徑是降低開關電源EMI的重要一環
，也是本文的重點。



信號源波形產生的頻譜

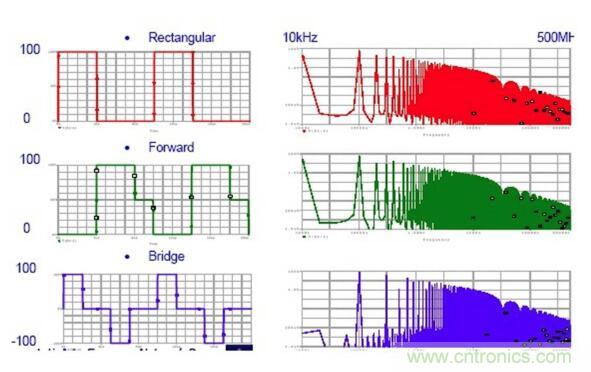

電壓波形產生的頻譜





周期信號的頻譜是沒有偶次諧波的，正負對稱的波形產生的頻率分量更少

，像橋式電路。高數都忘光了，有興趣的做一下FFT.



占空比和波形斜率的影響

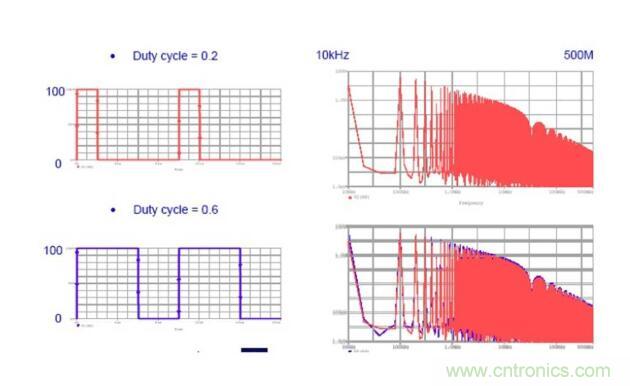

占空比越大時，幹擾的幅度也大一些，這個可由FFT的係數算出來。

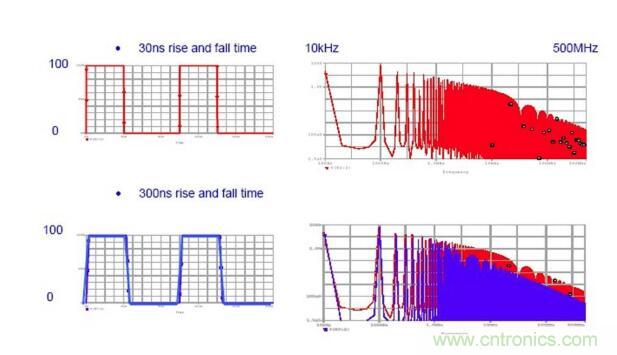

波(bo)形(xing)的(de)斜(xie)率(lv)對(dui)幹(gan)擾(rao)的(de)高(gao)頻(pin)部(bu)分(fen)影(ying)響(xiang)非(fei)常(chang)大(da)。低(di)頻(pin)部(bu)分(fen)幾(ji)乎(hu)沒(mei)有(you)影(ying)響(xiang)。低(di)頻(pin)部(bu)分(fen)主(zhu)要(yao)由(you)波(bo)形(xing)的(de)幅(fu)度(du)和(he)高(gao)電(dian)平(ping)部(bu)分(fen)的(de)寬(kuan)度(du)決(jue)定(ding)的(de)，但(dan)高(gao)頻(pin)部(bu)分(fen)大(da)幅(fu)度(du)下(xia)降(jiang)的(de)轉(zhuan)折(zhe)點(dian)為(wei)1/(3.14*tr),所以tr越大時，轉折點的頻率越低，高頻下降越大。

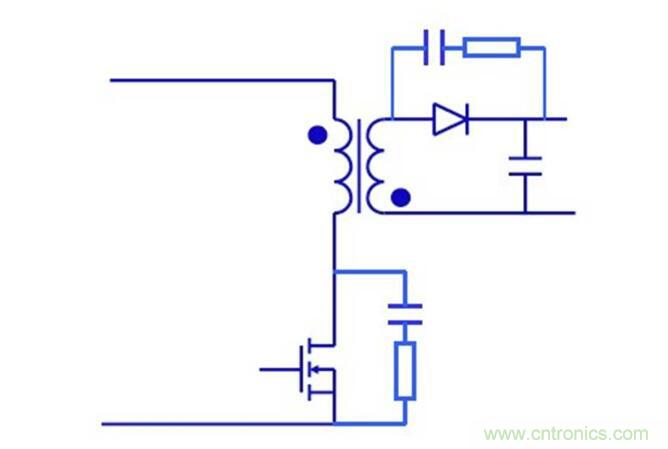

所以我們應該想到降低斜率的措施，緩衝電路。



小結：

● 電壓和電流波形都有很豐富的頻率成分。

● 超過200M時由於幅值已經很低，所以影響很小。

● 波形影響低頻部分。

● 上升沿和下降沿影響高頻部分。

● 占空比對個頻譜幅值有一點影響。



可以看到電磁幹擾的過程並不簡單，但也並非複雜難解。隻有在充分理解EMI的原力之後才能對EMI進行行之有效的規避和抑製


，希望大家在閱讀過本文後能對EMI有進一步的了解。
