分析二極管單相橋式整流濾波電路

發布時間：2018-12-11 責任編輯：lina

【導讀】電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。

單相橋式整流器電路的工作原理：

電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。因此，利用變壓器的一個副邊繞組和四個二極管，使得在交流電源的正、fubanzhounei，zhengliudianludefuzaishangdouyoufangxiangbubiandemaidongzhiliudianyahedianliu。qiaoshizhengliudemingchengzhishishuomingdianlulianjiefangfashiqiaoshidejiefa，qiaoshizhengliuerjiguan：大家常用的一般是由4隻單個二極管封裝在一起的元件，取名橋式整流二極管，整流橋或全橋二極管。

分析二極管單相橋式整流濾波電路

二極管單相橋式整流濾波電路講解：

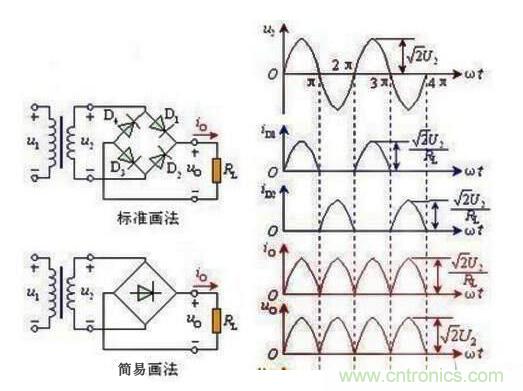

本(ben)節(jie)所(suo)學(xue)習(xi)的(de)二(er)極(ji)管(guan)單(dan)相(xiang)橋(qiao)式(shi)整(zheng)流(liu)電(dian)路(lu)，是(shi)較(jiao)為(wei)常(chang)見(jian)的(de)一(yi)種(zhong)全(quan)波(bo)整(zheng)流(liu)電(dian)路(lu)，它(ta)由(you)四(si)個(ge)二(er)極(ji)管(guan)結(jie)成(cheng)電(dian)橋(qiao)的(de)形(xing)式(shi)，所(suo)以(yi)稱(cheng)為(wei)橋(qiao)式(shi)整(zheng)流(liu)電(dian)路(lu)。如(ru)下(xia)圖(tu)所(suo)示(shi)，給(gei)出(chu)了(le)單(dan)相(xiang)橋(qiao)式(shi)整(zheng)流(liu)電(dian)路(lu)的(de)三(san)種(zhong)畫(hua)法(fa)。

分析二極管單相橋式整流濾波電路

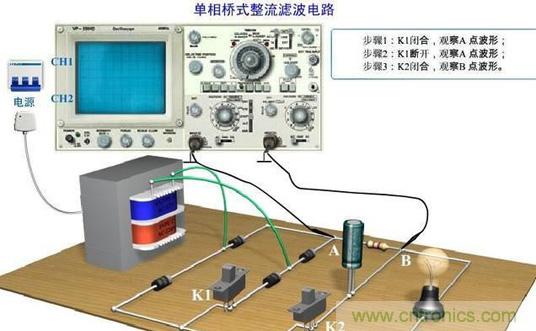

鼠標點擊下麵的整流電路仿真演示課件（電源和K1、K2）直觀的了解單相橋式整流濾波電路。

分析二極管單相橋式整流濾波電路

橋式整流電路原理

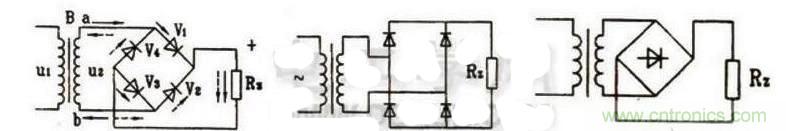

上圖（a）所示，當變壓器B次級電壓u2為正半周時，即a端電壓為正，b端電壓為負，二極管V1、V3承受正向電壓而導通，二極管V2、V4承受反向電壓截止，電流通道為：a→V1→R2→V3→b完成回路，於是負載Rz上得到一組半波電壓。當U2電壓為負半周時，變壓器次級的a端電位為負，b端電位為正，二極管V2、V4承受正向電壓而導通，而V1、V3承受反向電壓截止，電流通道為b→V2→Rz→V4→a完成回路，負載上又得到一個與上半周相同方向的半波電壓。這樣，在一個周期內，負載Rz上得到了兩個半波。如下右圖所示為單相橋式整流的電壓電流波形圖。

負載電壓Uz的平均值為：Uz=0.9U2

分析二極管單相橋式整流濾波電路

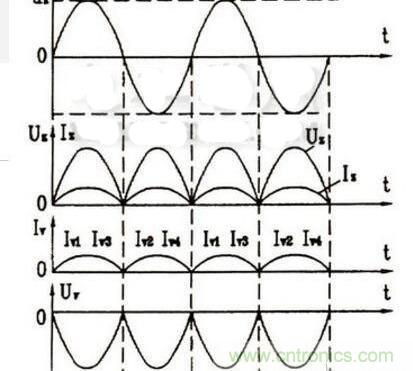

單相橋式整流電壓，電流波形圖

橋式整流與全波整流的區別

橋式整流電路與前麵的全波整流電路比較，在同樣負載或同樣輸出電壓、電流時，橋式電路的變壓器不用中心抽頭，利用率高，且副邊電壓可低一半；整流管中流過的電流相同，但每隻二極管所承受的反向電壓卻低了一倍。隻是橋式整流電路中要相對多使用兩隻二極管。
