這款趣味紅外槍電路，發射電路裝在玩具手槍或衝鋒槍內，接收電路裝在靶上。其電路簡單
、構思新穎、製(zhi)作(zuo)方(fang)便(bian)
，可(ke)用(yong)於(yu)娛(yu)樂(le)場(chang)所(suo)作(zuo)打(da)靶(ba)遊(you)戲(xi)或(huo)家(jia)庭(ting)電(dian)平(ping)玩(wan)具(ju)。根(gen)據(ju)現(xian)代(dai)槍(qiang)械(xie)的(de)特(te)點(dian)和(he)射(she)擊(ji)遊(you)戲(xi)的(de)具(ju)體(ti)要(yao)求(qiu)
，對(dui)紅(hong)外(wai)槍(qiang)進(jin)行(xing)精(jing)心(xin)設(she)計(ji)和(he)試(shi)驗(yan)，與(yu)已(yi)往(wang)的(de)紅(hong)外(wai)槍(qiang)遊(you)戲(xi)電(dian)路(lu)相(xiang)比(bi)
，具(ju)有(you)以(yi)下(xia)優(you)點(dian)：（1）仿真性好


，射擊逼真。扣動板機時會產生“霹”的一聲擊發聲，同時槍口IA光。若射中靶心，靶會產生數秒鍾的閃光和音樂報靶聲；（2）限定子彈的發數。通過發射電路微型DIP開關的斷、合
，限製允許擊發射擊次數

；（3）抗幹擾性能好。

　　

采用頻率譯碼技術
，隻允許接收發射電路發射的特定頻率信號，其他的如日光、燈光等一律拒收。

　　

　　

電路如圖1所示。IC1-1、IC1-2組成正沿觸發單穩態定時器，定時時間約0.5s（t=0.7xR3xC3）。當扣動板機S1時，IC1-1①腳輸入高電平，③腳輸出低電平，由於電容器C3兩端的電壓不能突變，所以電源經R3給C3充電。C3剛充電時IC1-2⑤、⑥腳為低電平
，④腳輸出為高電平
，為0.5s後充電結束

，ICl-2④腳翻轉回低電平，完成一次擊發控製過程。

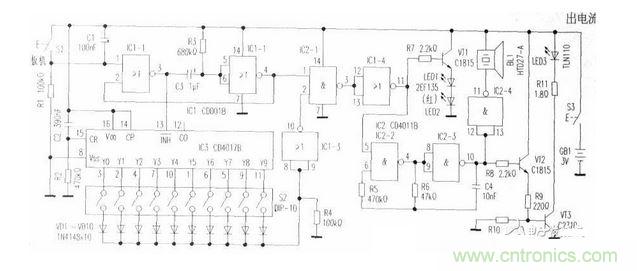

圖1 發射電路

　　

單穩態定時器的作用有二：一是在扣動板機S1時，從IC1-1③腳取出負脈衝作IC3的允許射擊計數信號：二是從ICl-2④腳取出正脈衝加至與非門IC2-1①腳。允許射擊次數由微型集成開關S2（DIP-10）設定，例如每個射擊者隻有3發子彈，可將IC3的YO~Y3外接開關斷開，Y4~Y9外接開關閉合。此時閉合電源開關S3自動複位電路R2、C2為IC3@腳加一清零脈衝

，使Y0=1
，（高電平），Y1~Y9=0（低電平）。在第1次扣動板機S1進行射擊時
，IC3（13）腳被負脈衝觸發計數
，其Y1=1，曲於外置開關是斷開的，對外電路無作用。在R4下拉和IC1-3反相後，IC2-1⑦腳為1
，而IC2-1⑦腳在0.5s暫穩態定時時間內也為1
，根據與非門邏輯關係（Y=A-B），其③腳輸出0，IC1-4（11）腳為1
，由IC2-2
、IC2-3組成的振蕩器被選通
，產生約970Hz（f=1/2.2xR6xC4）振蕩信號
，經VT2、VT3驅動紅外發射管LED3向外發射射擊信號
；並經IC2—4反相驅動壓電蜂鳴器BL1（HTD27-A）發出“劈”的一聲；與此同時VT1導通，安裝在槍口附近的紅色發光管LED1、LED2閃亮一下。

　　

同理，由於IC3的Y2、Y3外接開關也是斷開的

，因此在第2
、3次扣動板機SI時，也會產生象第1次扣動板機時的射擊效果。3槍過後，第4次扣動板機S1時
，IC3的Y4=1，由於其外接開關是閉合的，所以IC1-3⑧、⑨腳經導通的二極管VD5獲高電平，IC2-1②腳為0
，雖然在0.5s定時時間內IC2—1①腳為1，但其③輸出1，IC1-4（11）腳為0，LED1、LED2、LED3、BL1均不丁作，即此次射擊無效。同理，由於IC3的Y4—y9外接開關也是閉合的，所以此後扣動板機射擊仍無效。

　　

接收電路安裝在靶上，如圖2所示。

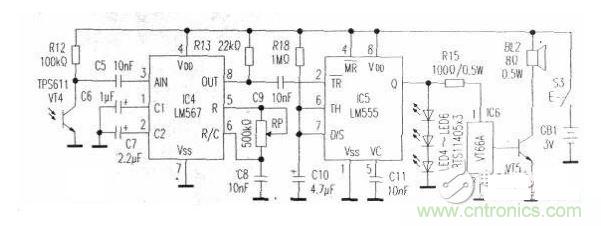

圖 2 接收電路

　　

IC4是譯碼器LM567，內含正交相位檢波器、鎖相環、放大器等。C5為輸出濾波電容
，C7為低通濾波電容．R13為輸出上拉負載電阻
，RP
、C8確定接收譯碼頻率（f=1/1.1xRPxC8）。紅外接收管VT4接收到的光射擊信號轉換成電信號（ 970Hz），輸入到C9

、IC5②腳。IC5為雙板型單時基電路，接成單穩態觸發器，由於其③腳輸出電流很大（可達200mA），故可直接為頻閃發光管LED4~LED6和音樂三極管IC6（VT66A）供電。

　　

若光槍發射的信號頻率與RP
、C8設置的接收譯碼頻率相符時，IC4⑧腳跳變為低電平
，IC5②腳被觸發進入暫穩態
，③腳輸出商電平使LED4-LED6頻閃發光，表示中靶。同時IC6輸出音樂信號經VT5驅動揚聲器（8Ω/0.5W）BL2發出響亮的音樂報靶聲。聲
、光報靶時間由IC5暫穩態時間（t=1.1xR14xC10）決定。

　　

　　

發射和接收電路印刷板設計較簡單，尺寸可按實際配用的玩具槍和靶決定。全部元件安裝完畢並檢查無誤後．便可進行調試。接通電源
，將紅外槍對準靶心扣動板機
，並調整RP使IC4⑧腳輸出低電平。然後不斷拉遠射擊距離，微調RP使射程最遠即可
，一般可達5m以上。
