基於鋰離子電池充電器IC的最大功率點追蹤係統
發布時間:2021-08-31 來源:Alex Jiang 責任編輯:wenwei
【導讀】物聯網(IoT)時shi代dai,更geng多duo的de連lian接jie性xing意yi味wei著zhe更geng多duo的de戶hu外wai設she備bei由you電dian池chi供gong電dian並bing持chi續xu通tong信xin。而er且qie,越yue來lai越yue多duo的de戶hu外wai設she備bei現xian在zai通tong過guo太tai陽yang能neng板ban來lai供gong電dian。在zai帶dai有you太tai陽yang能neng板ban的de戶hu外wai設she計ji中zhong,充chong電dian器qi需xu要yao實shi現xian最zui大da功gong率lv點dian追zhui蹤zong(MPPT)功能。本文介紹了帶鋰離子電池的太陽能板充電器設計技巧,這種充電器適用於室外太陽能監控攝像頭或室外照明設備(見圖1)等應用。

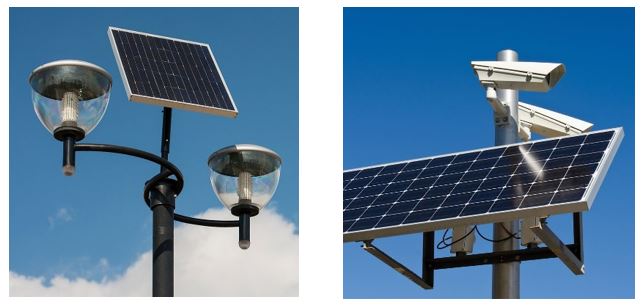

圖1: 室外監控攝像頭和室外照明係統中的太陽能板應用
係統綜述
本參考設計基於MPS的MP2731 IC並配合MC96F1206控製器(低成本8051 MCU)開發,適用於中小型太陽能充電解決方案。與傳統MPPT係統不同,該係統集成了VIN連接開關、ADC和電壓/電流采樣電路,因而顯著降低了係統成本。係統設計采用擾動觀察(P&O)最大功率點追蹤算法,可以實現98%或更高的追蹤精度。
圖2顯示了該參考設計的係統功能框圖。其主要模塊包括MP2731 、MC96F1206 MCU、電池和係統負載。

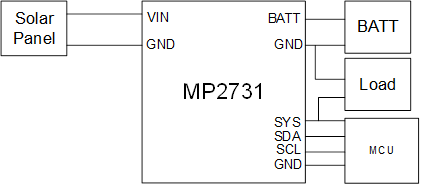

圖2: MPPT係統功能框圖
MP2731的功能特性包括:在9V輸入的5W係統中效率高達93%;MPPT精度達到98%;核心電路麵積小至25mmx25mm;具有內置強大充電保護功能(包括JEITA和可調安全定時器)的全集成電源開關;具有I2C 接口,用於靈活的係統參數設置和狀態報告(請參見圖3)。

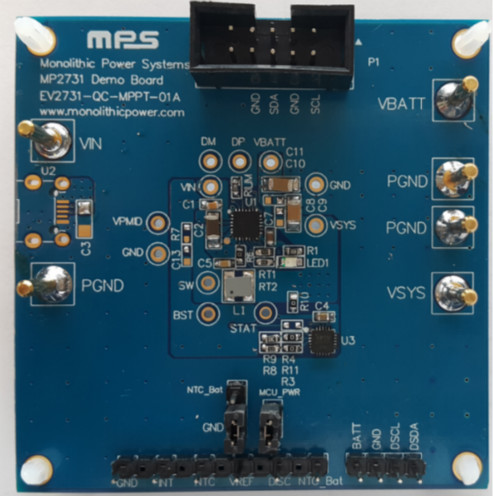

圖3: MPPT控製係統PCB
係統設計
MPPT原理
太陽能板的輸出功率取決於幾個因素:輻照度、太陽能板的工作電壓和電流、負載。通常,係統都存在一個最大功率點,在這一點上太陽能板向係統輸出最佳功率(請參見圖4)。使用最大功率點追蹤技術(例如P&O或增量電導法)可在變化的輻照條件下主動保持太陽能板在MPPT模式下運行。

圖4: 太陽能板的P-V 和I-V曲線
在基於功率的P&O MPPT算法中,PV麵板的功率-電壓導數(dP / dV)被用作追蹤參數。通過公式(1)可以計算何時達到最大功率點:

硬件實現
DC / DC變換器通常被用來確保係統內部的MPP優化。高度集成的開關充電器(在此參考設計中為MPS的MP2731)連接在PV麵板和電池負載之間。

圖5: MP2731功能模塊
當麵板處於低輻照度時,反向阻斷FET Q1用於阻斷從電池負載到PV麵板的路徑。IC的輸入電壓/電流和輸出電壓/電流通過一個8位ADC采樣。IC支持I2C通信,能夠將數字化的電流和電壓信息輕鬆傳遞給外部MCU。
軟件實現
P&O MPPT算法通過ABOV半導體公司的20引腳8位MC96F1206 MCU實現。需激活MCU的I2C外設,以實現與MP2731之間的通信。

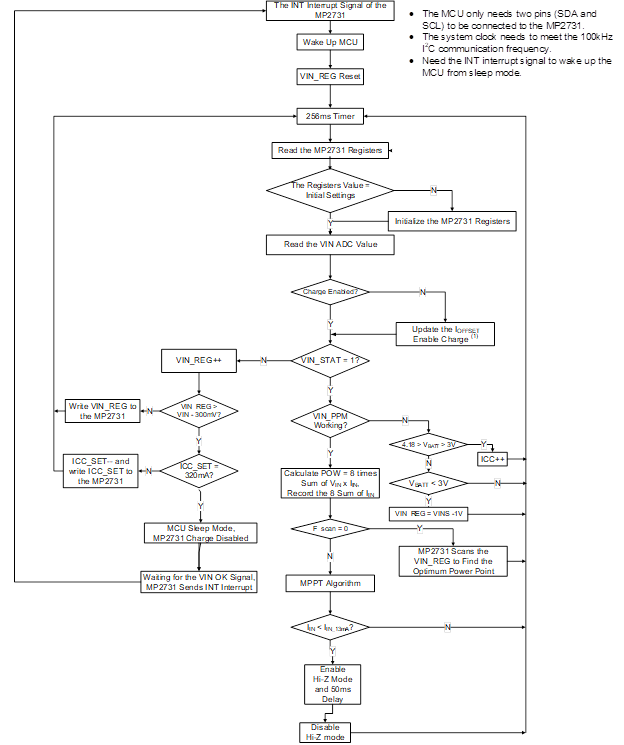

圖6: 係統級軟件流程圖
注意:在更新 IOFFSET, 之前,請關閉連接在MP2731 SYS引腳上的其他設備,以確保IOFFSET的正確校準。 圖6顯示了係統級軟件流程圖。當VIN降至欠壓保護閾值之下時,MCU進入睡眠模式;當VIN恢複時,將發送中斷(INT)信號以喚醒MCU。然後,MCU讀取MP2731

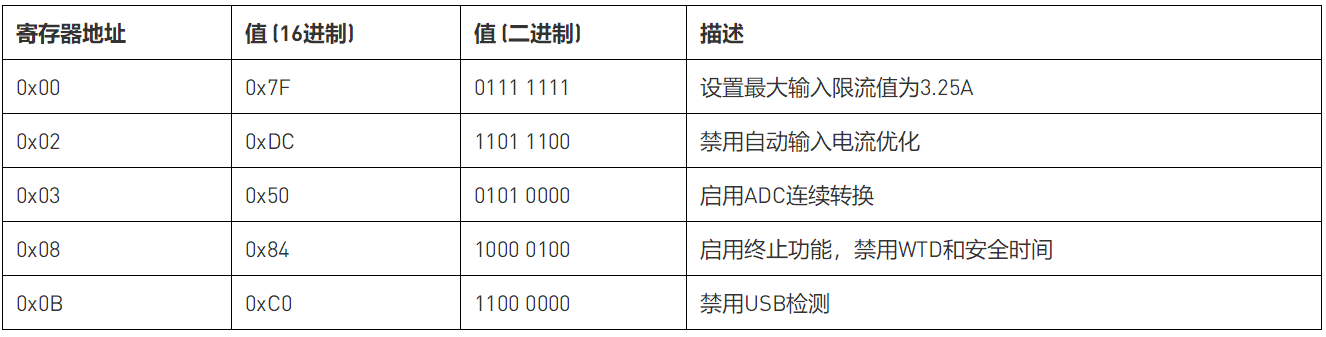

表1: 操作寄存器
將輸入電流限製設置為最大值,麵板電壓將僅由輸入電壓限製環路控製。調整輸入電壓限製環路參考電壓,就可以調整PV麵板電壓。MP2731初始化完成後,會讀取ADC初始值,然後啟用充電功能。
檢查VIN_STAT是否等於1。如果不等於1,則將VIN_REG增加一個單位,然後返回到VIN_STAT的先前值。如果VIN_REG達到最大限製,VIN_STAT仍不等於1,則充電電流逐漸減小,並返回到VIN_STAT設置的先前值。
當VIN_REG設置達到限值時,ICC設置為最小值。如果VIN_STAT仍不等於1,則MCU進入睡眠模式,MP2731的充電功能被禁用,直到INT中斷功能將MCU喚醒為止。
部分遮蔽時追蹤本地MPP
如果PV麵板被部分遮蔽,而且可以使用常規P&O MPPT算法追蹤本地MPP,則每次輸入電壓標誌發生變化時,MCU都會啟動一次掃描。MCU在麵板開路電壓(VOC)的50%到80%之間,以100mV的步長調節MP2731的輸入穩壓參考電壓,以找到最佳功率點。
初始掃描之後,PV麵板被設置為在最大功率點運行。為了在變化的負載和輻照條件下繼續追蹤最佳功率點,P&O算法每256ms在MCU上運行一次(請參見圖7)。

圖7: P&O MPPT算法
實驗結果
圖8顯示了具有(8V,500mA)MPP的PV麵板的MPPT過程。t0之前為空載,PV麵板在開路電壓下輸出12V。MP2731 IC和MCU上電之後,PV麵板將以MCU預設的6V輸入電壓運行。從t0到t2,MCU掃描最大功率點。
在t1處找到最大功率點,但掃描算法繼續掃描輸入電壓,直到功率降至t2處記錄的峰值功率的85%。 t2之後,MCU將麵板電壓設置為掃描出的峰值電源電壓,然後激活實時P&O算法。
圖9顯示了鋰離子電池的完整充電行為。從t0到t1,係統加電並掃描MPP。從t1到t2,隨著電池充電電流從恒定電流變為較低值,電池經曆了恒流(CC)和恒壓(CV)階段。當電池接近滿電時,PV麵板的電壓將再次開始上升到麵板的開路電壓。存在輕載條件是因為充滿電後電池消耗的負載電流較低。

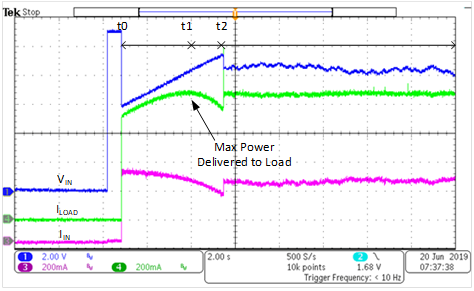

圖8:PV麵板從上電到穩態的MPPT過程

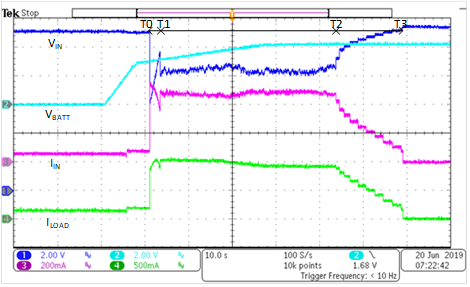

圖9: 充電周期內的MPPT行為

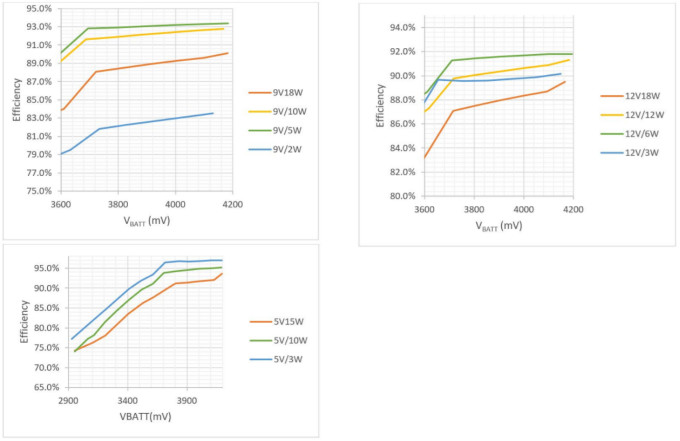

基於MP2731的MPPT係統具有低電阻和集成MOSFET,可在各種條件下實現高效率(見圖10)。

圖10: PV麵板效率數據(5V, 9V, 12V)

(PV麵板電壓約為5V)

(PV麵板電壓約為8V)

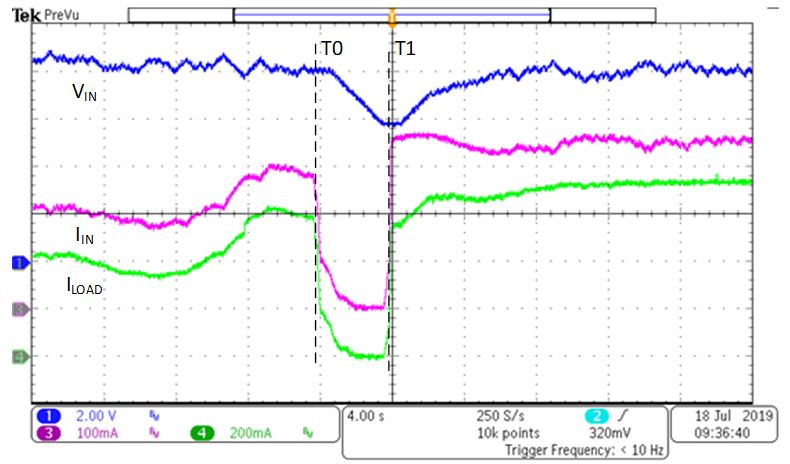

圖11: 部分遮蔽時的追蹤性能

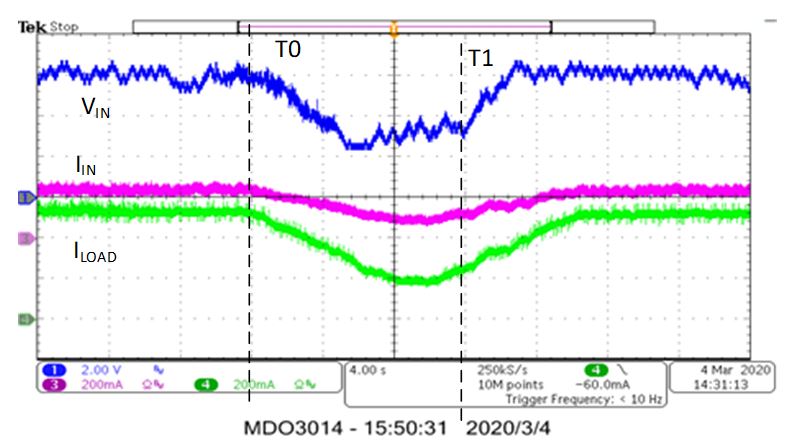

圖11顯示了部分遮蔽時PV麵板的追蹤性能。當t0發生部分遮蔽時,PV麵板的電壓和電流會降低。在t1部分遮蔽消失,MPPT會將PV麵板電壓調整回MPP級別。

(PV麵板電壓約為5V)

(PV麵板電壓約為8V)

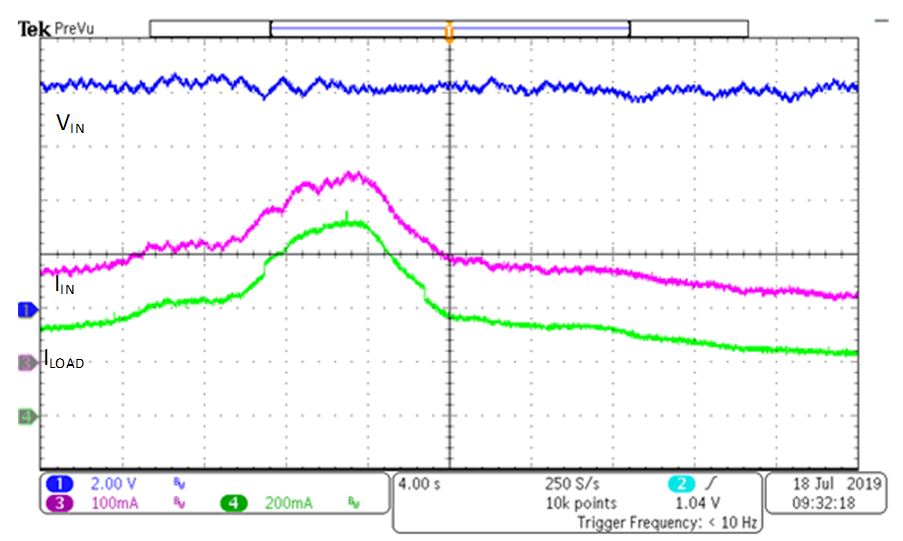

圖12: 自然光環境下的追蹤性能

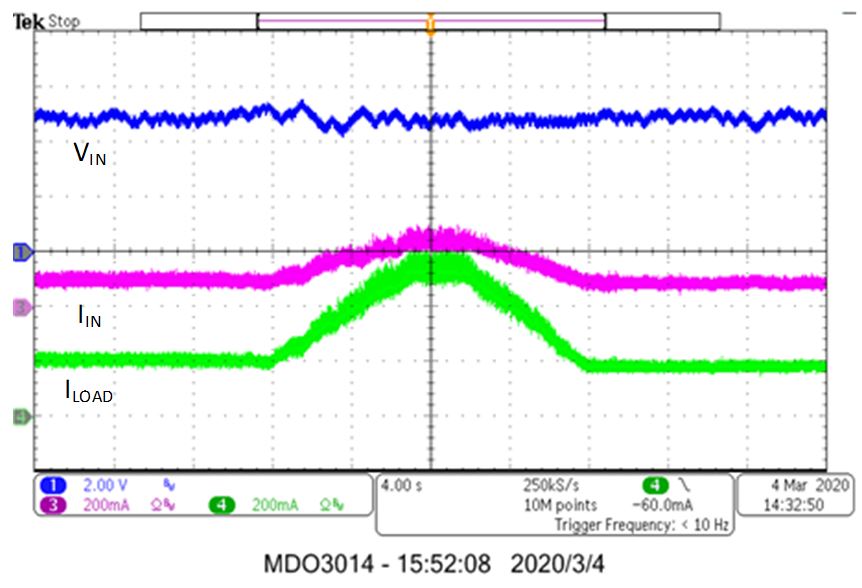

圖12顯示了室外自然光下PV麵板的追蹤性能。太陽輻照度的上下波動會影響PV麵板的輸出電流。但是,MPP麵板電壓通常不受輻照度(在此示例中約為8V)的影響。圖12顯示出有效的MPPT算法能夠在不斷變化的輻照條件下將MPP保持在8V。
結論
通過消除BOM中的分立式電壓和電流采樣電路,MP2731鋰離子電池充電器IC有效降低了室外物聯網係統的成本。其高度集成的低導通電阻可以實現具有緊湊PCB麵積的高效係統。未來的產品開發計劃將需要適應更高功率、更高電壓的應用,需要進一步降低係統靜態功耗並為多麵板係統開發解決方案。
來源:MPS
