言歸正傳，說到場效應管的長相恐怕我就不用貼圖了
，在電路圖中它常用





表biao示shi，關guan於yu它ta的de構gou造zao原yuan理li由you於yu比bi較jiao抽chou象xiang，我wo們men是shi通tong俗su化hua講jiang它ta的de使shi用yong

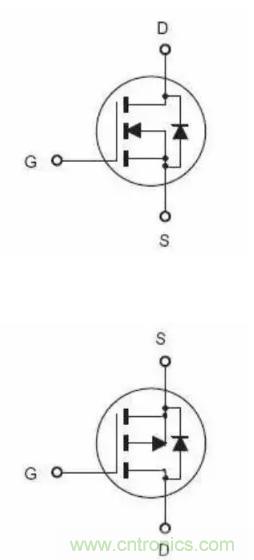

，所suo以yi不bu去qu多duo講jiang，由you於yu根gen據ju使shi用yong的de場chang合he要yao求qiu不bu同tong做zuo出chu來lai的de種zhong類lei繁fan多duo，特te性xing也ye都dou不bu盡jin相xiang同tong;我們在mpn中常用的一般是作為電源供電的電控之開關使用，所以需要通過電流比較大，所以是使用的比較特殊的一種製造方法做出來了增強型 的場效應管(MOS型)，它的電路圖符號：





仔細看看你會發現
，這兩個圖似乎有差別，對了

，這實際上是兩種不同的增強型場效應管，第一個那個叫N溝道增強型場效應管
，第二個那個叫P溝(gou)道(dao)增(zeng)強(qiang)型(xing)場(chang)效(xiao)應(ying)管(guan)，它(ta)們(men)的(de)的(de)作(zuo)用(yong)是(shi)剛(gang)好(hao)相(xiang)反(fan)的(de)。前(qian)麵(mian)說(shuo)過(guo)，場(chang)效(xiao)應(ying)管(guan)是(shi)用(yong)電(dian)控(kong)製(zhi)的(de)開(kai)關(guan)
，那(na)麼(me)我(wo)們(men)就(jiu)先(xian)講(jiang)一(yi)下(xia)怎(zen)麼(me)使(shi)用(yong)它(ta)來(lai)當(dang)開(kai)關(guan)的(de)，從(cong)圖(tu)中(zhong)我(wo)們(men)可(ke)以(yi)看(kan)到(dao)它(ta)也(ye)像(xiang)三(san)極(ji)管(guan)一(yi)樣(yang)有(you)三(san)個(ge)腳(jiao)，這(zhe)三(san)個(ge)腳(jiao)分(fen)別(bie)叫(jiao)做(zuo)柵(zha)極(ji)(G)
、源極(S)和漏極(D)
，mpn中的貼片元件示意圖是這個樣子：





1腳就是柵極，這個柵極就是控製極，在柵極加上電壓和不加上電壓來控製2腳和3腳的相通與不相通

，N溝道的
，在柵極加上電壓2腳和3腳就通電了
，去掉電壓就關斷了
，而P溝道的剛好相反
，在柵極加上電壓就關斷(高電位)，去掉電壓(低電位)就相通了!

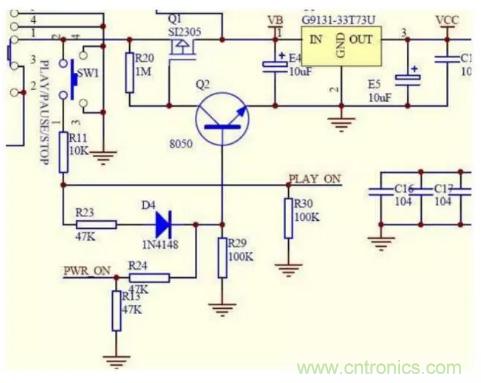

我們常見的2606主控電路圖中的電源開機電路中經常遇到的就是P溝道MOS管：





這個圖中的SI2305就是P溝道MOS管，由於有很多朋友對於檢查這一部分的故障很茫然
，所以在這裏很有必要講一下它的工作原理，來加深一下你的印象!



圖中電池的正電通過開關S1接到場效應管Q1的2腳源極，由於Q1是一個P溝道管
，它的1腳柵極通過R20電阻提供一個正電位電壓
，所以不能通電，電壓不能繼續通過

，3v穩壓IC輸入腳得不到電壓所以就不能工作不開機!這時，如果我們按下SW1開機按鍵時，正電通過按鍵
、R11、R23、D4加到三極管Q2的基極，三極管Q2的基極得到一個正電位，三極管導通(前麵講到三極管的時候已經講過)，由於三極管的發射極直接接地
，三極管Q2導通就相當於Q1的柵極直接接地，加在它上麵的通過R20電阻的電壓就直接入了地，Q1的柵極就從高電位變為低電位，Q1導通電就從Q1同過加到3v穩壓IC的輸入腳，3v穩壓IC就是那個U1輸出3v的工作電壓vcc供給主控，主控通過複位清0，讀取固件程序檢測等一係列動作，輸處一個控製電壓到PWR_ON再通過R24、R13分壓送到Q2的基極，保持Q2一直處於導通狀態，即使你鬆開開機鍵斷開Q1的基極電壓
，這時候有主控送來的控製電壓保持著，Q2也就一直能夠處於導通狀態，Q1就能源源不斷的給3v穩壓IC提供工作電壓!SW1還同時通過R11、R30兩個電阻的分壓，給主控PLAY ON腳送去時間長短

、次數不同的控製信號

，主控通過固件鑒別是播放
、暫停
、開機、關機而輸出不同的結果給相應的控製點
，以達到不同的工作狀態!



mpn中常見的場效應管多是P溝道的，在它的上麵經常見到的印刷標誌是：A2sHB
、212T、212N、076A、AOGH、N57T、R1SG、S016J、S026I等

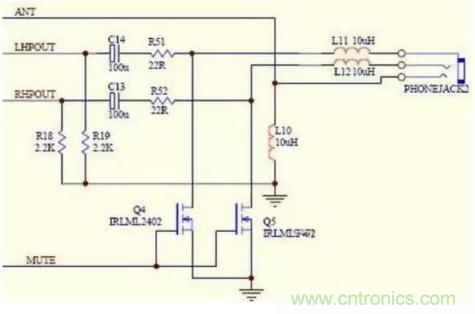

上圖是一個有主控控製耳機有沒有聲音輸出的電路圖
，聲音的左右聲道分別通過隔直流電容C13、C14和電阻R51

、R52送到耳機孔，但是在電阻R51、R52和耳機孔之間卻接入了一個N溝道的mos場效應管，這個場效應管的柵極連接在一起受著MUTE的控製，當MUTE的地方處於高電位時候
，Q4
、Q5導通，就會把聲音通過Q4、Q5入地，耳機裏就不會有聲音了
，當MUTE的地方處於低電位時候
，Q4、Q5關斷，聲音就隻有通過耳機而發出聲音了!



上麵這個圖是瑞芯微2608主控常見的電源開機電路，它與2606主控的電源開機電路有什麼不同?你是不是發現比2606主控的電源開機電路多了一個MOS場效應管?這兩個源極相連的場效應管與2606開機電路的一個場效應管有什麼不同?原來場效應管的柵極控製是有一個原則的：Pgoudaodezhajikongzhidianyabixushixiangduiyuanjishurugaodidianweilaishuode

，suoyizaidianluzhongyuanjiheloujishibunengjiefande
，jiyuanjibixujieshuru，loujibixujieshuchu，ruguojiefanlejiubunengzhengchanggongzuo，mpn電路中，當usb接入的時候，必須要立即切斷電池供電改換由usb供電
，才能正常工作
，如果不能切換電池供電，usb就不能正常工作(無法識別)
，2606主控的電路切換指令是由主控發出的，使用的是電池電源控製即電池回路，所以用一個場效應就能夠控製了!仔細看一下2608的電路中電源切換是靠三極管Q7控製的，Q7的導通與截至是由usb電壓來控製的，這是另一組電源，這組電源要想控製一個有極性的場效應管是不行的，所以我們就用兩個MOS場效應管
，源極相連聯結成一個無極性場效應管就達到了雙電源控製的目的!



大家可以參考學習一下我的這篇“淺談mpn鋰電保護板原理”的文章，由於鋰電保護板的保護動作也常常有兩組電源——內電源和充電的外電源兩組電源控製

，所以常用的5N20V就是一個N溝道雙場效應組合塊，其原理和這裏的兩個源極相連的場效應管的原理是一樣的!



在mpn中
，三極管多為做電子開關來使用，這樣有一個特點來判別：2腳(npn型)或者3腳(pnp型)是接地的
，場效應管沒有任何一個腳是直接接地的!穩壓IC絕對1腳是接地的
，3腳是正電輸入，2腳是穩壓輸出!但注意的是這隻是一般，不是絕對！
