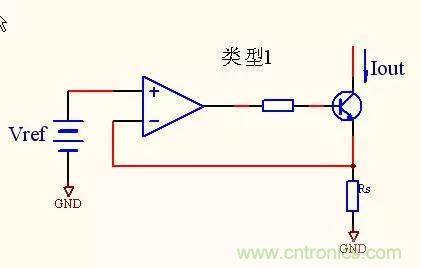

類型1：



特征：使用運放，高精度



輸出電流：Iout=Vref/Rs

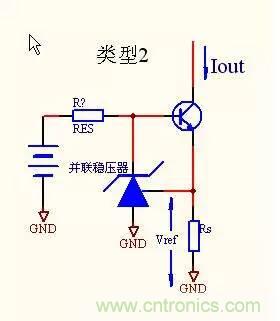

類型2：特征：使用並聯穩壓器
，簡單且高精度輸出電流：Iout=Vref/Rs



檢測電壓：根據Vref不同（1.25V或2.5V）

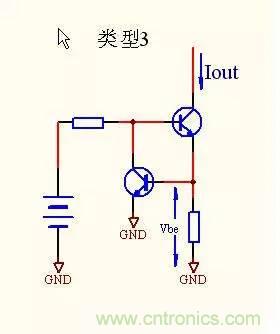

類型3：



特征：使用晶體管，簡單，低精度



輸出電流：Iout=Vbe/Rs



檢測電壓：約0.6V

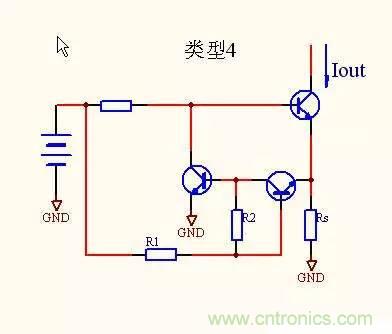

類型4：特征：減少類型3的Vbe的溫度變化，低、中等精度，低電壓檢測輸出電流：Iout=Vref/Rs



檢測電壓：約0.1V～0.6V

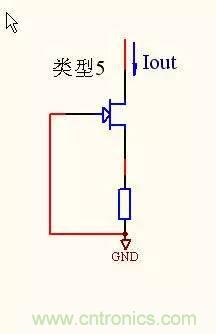

類型5：



特征：使用JEFT，超低噪聲



輸出電流：由JEFT決定



檢測電壓：與JEFT有關



其中類型1為基本電路，工作時

，輸入電壓Vref與輸出電流成比例的檢測電壓Vs(Vs=Rs×Iout)相等，如圖5所示

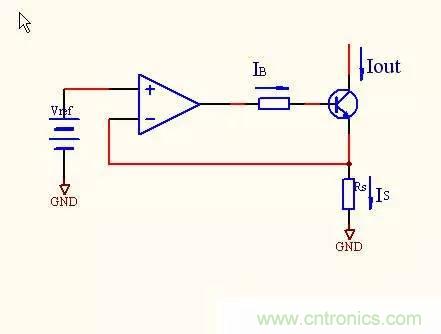

注：Is=IB+Iout=Iout(1+1/hFE)其中1/hFE為誤差若輸出級使用晶體管則電流檢測時會產生基極電流分量這一誤差
，當這種情況不允許時
，可采用圖6所示那樣采用FET管





Is=Iout-IG



類型2

，這是使用運放與Vref（2.5V）一體化的並聯穩壓器電路
，由於這種電路的Vref高達2.5V，所以電源利用範圍較窄類型3，這是用晶體管代替運放的電路，由於使用晶體管的Vbe（約0.6V）替代Vref的電路，因此，Vbe的溫度變化毫無改變地呈現在輸出中，從而的不到期望的精度類型4

，這是利用對管補償Vbe隨溫度變化的電路，由於檢測電壓也低於0.1V左右，應此
，電源利用範圍很寬類型5
，這是利用J-FET的電路，改變Rgs 可使輸出電流達到漏極飽和電流IDSS，由於噪聲也很小
，因此，在噪聲成為問題時使用這種電路也有一定價值，在該電路中不接RGS，則電流值變成IDSS，這樣，J-FET接成二極管形式就變成了“恒流二極管”



 以上電路都是電流吸收型電路，但除了類型2以外，若改變Vref極性與使用的半導體元件，則可以變成電流吐出型電路。
