合金類材料儲鋰能力衰減的更深層原因-電源管理-電子元件技術網

你的位置：首頁 > 電源管理 > 正文

合金類材料儲鋰能力衰減的更深層原因

發布時間：2017-06-12 責任編輯：susan

【導讀】之前對於合金化儲鋰材料（矽基、錫基）容量降低、循環性變差的解釋一般都是：材料嵌鋰後體積膨脹巨大，如此往複，活性塗層從集流體表麵脫落。也正是如此，電極表麵SEI膜不斷進行修複，消耗電解質。另外，還有一部分鋰合金化後已經難以脫出，被宿主長期俘獲。

這些說明，有些鋰確實被完全“綁架”了，但更深層次的原因或者機理是什麼？為此，瑞典烏普薩拉大學David Rehnlund等人進行了深入探究，該工作發表在國際頂尖環境能源類雜誌Energy Environ. Sci.上。

從活性物質本身出發：研究者們基於對納米錫棒和矽電性能的分析，提出了雙向擴散俘獲模型。

　　

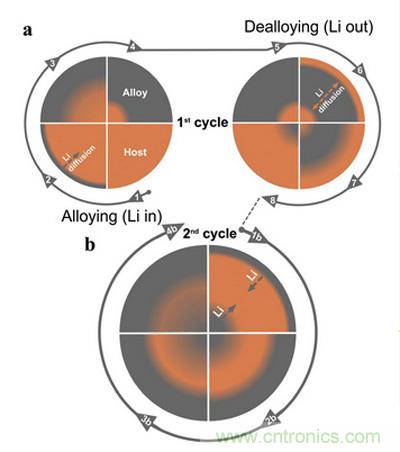

圖1.鋰被活性物質俘獲的機理圖

在第1次合金化過程中，Li+首先進入從活性物質顆粒表麵，產生濃度差。然後以進一步向顆粒內部擴散，形成Li+濃度梯度分布。但是，顆粒內部仍有Li+難以到達的區域；

在第1次去合金化過程中，Li向顆粒表麵和內部雙向擴散，因此往顆粒內部擴散的Li就留在了顆粒內部；

在第2次合金化過程中，之前被俘獲的Li和顆粒表麵的Li同時向顆粒中間部分遷移。這也就造成了顆粒內部存在兩種Li濃度梯度分布，阻礙了從表麵擴散進來的Li+被還原後進一步向顆粒內部遷移。也就是說能夠嵌入到材料內部的Li+比第1次變少了；

在第2次去合金化過程中，Li同樣是向顆粒表麵和內部雙向擴散，也就是說原先被俘獲的一些Li在濃度梯度的影響下再也不可能脫離出活性物質。

如此往複，惡性循環，導致每次的嵌鋰量逐漸降低。導致顆粒從核心向表層逐漸被鋰化，形成了“死鋰”（如圖2所示）。

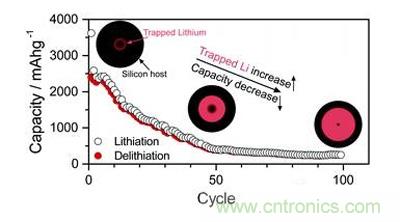

圖2.“死鋰”的形成過程示意圖

不僅活性物質本身存在俘獲鋰的能力，集流體也存在同樣的情況。為了研究這一情況，作者將鎳、銅、鈦、硼摻雜金剛石四種物質分別與金屬鋰直接接觸，在50℃條件下密封保存1周後發現，鎳、銅和鈦重量變化都非常大（通過實驗前後，樣品的質量變化進行判斷），說明金屬鋰可以直接向這三種物質中進行擴散。隻有硼摻雜金剛石的重量未發生變化，通過HAXPES和TOF-SIMS檢測也未發現Li的信號，因此硼摻雜金剛石最為適合作為負極集流體。

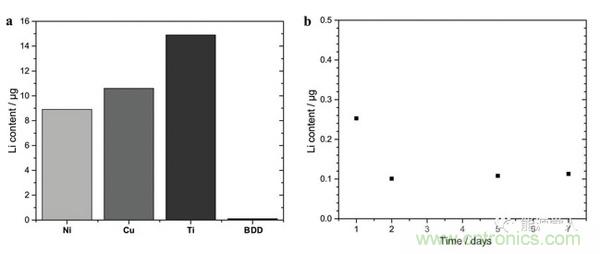

圖3. (a)鎳、銅、鈦、硼摻雜金剛石四種物質和金屬鋰作用後的質量變化柱形圖，(b)硼摻雜金剛石中鋰的時間-質量變化曲線。

要采購塗層麼，點這裏了解一下價格!

上一篇：充電倍率對鋰離子電池衰降的影響

下一篇：集成基站混頻器本振噪聲的規格與測量

特別推薦

技術文章更多>>

技術白皮書下載更多>>

熱門搜索

友情鏈接(QQ：317243736)

我愛方案網 ICGOO元器件商城創芯在線檢測芯片查詢天天IC網電子產品世界無線通信模塊控製工程網電子開發網電子技術應用與非網世紀電源網 21ic電子技術資料下載電源網電子發燒友網中電網中國工業電器網連接器礦山設備網工博士智慧農業工業路由器天工網乾坤芯電子元器件采購網亞馬遜KOL 聚合物鋰電池工業自動化設備企業查詢工業路由器元器件商城連接器 USB中文網今日招標網塑料機械網農業機械中國IT產經新聞網高低溫試驗箱

關閉

關閉
