采用16腳封裝，集成PFC和半橋諧振控製器的ICL5101，並使用LCC拓撲很好的實現了以上目標，它的高集成度可減少外部元件數量
，非常合適結合LCC高性能的優勢。實現了極寬的輸出電壓電流範圍（電壓25%-100%

，電流0-100%），並且滿載效率超過93%，同時電路簡單，成本低。由於LCC的特性，它也可以實現無次級電流反饋恒流。

　　

　　

為了應對輸出燈珠數和驅動電流的多樣性，減少LED驅動電源的項目數目
，需要盡可能的提高驅動電源的通用性，對輸出電壓電流範圍就要求比較寬。

　　

目前大功率恒流LED驅動電源的設計，比較常見的軟開關拓撲是LLC

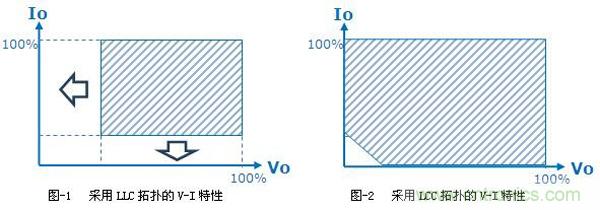

，它的輸出V-I特性如圖-1所示。從圖中可見，LLC拓撲的輸出電壓、電流範圍下限都比較高。隨著用戶對調光要求的越來越高
，LLC拓撲的這種輸出特性的局限性也越來越明顯。如果輸出直接恒流，LLC拓撲在恒流時的電壓不能夠達到很低
，即對燈珠個數的適應性有較大局限性；當dang需xu要yao對dui電dian壓ya相xiang對dui固gu定ding的de特te定ding燈deng串chuan時shi進jin行xing調tiao光guang的de時shi候hou，調tiao光guang電dian流liu在zai相xiang對dui較jiao窄zhai的de頻pin率lv範fan圍wei內nei不bu能neng達da到dao比bi較jiao低di範fan圍wei。如ru果guo需xu要yao做zuo到dao深shen的de調tiao光guang深shen度du，往wang往wang需xu要yao間jian歇xie工gong作zuo以yi達da到dao小xiao的de平ping均jun電dian流liu，甚shen至zhi采cai用yong額e外wai一yi級jiDC/DC電流來實現，產生額外的紋波電流或增加係統成本及降低效率。

　　

一種更有優勢的拓撲LCC被提出
，在相對較窄的頻率範圍內

，它可以將輸出電壓和電流的下限降低，如果圖-1的箭頭所示。降低後將會達到圖-2所示的範圍
，輸出電壓和電流的下限幾乎可以到達零

，極大的提高了驅動電源的適應性。





　　

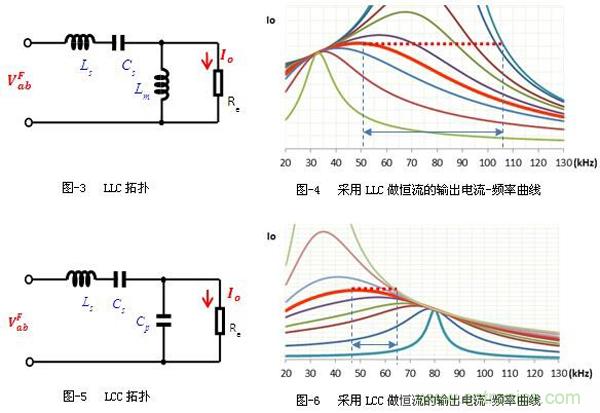

圖-3和圖-5分別是LLC和LCC的拓撲圖，LCC拓撲相對LLC隻是將於負載並聯的電感換成電容
，最後是由一個電感，一個串聯的電容
，一個與負載並聯的電容構成。

　　

圖-4和圖-6分別是LLC與LCC的輸出電流隨頻率的變化曲線，不同曲線代表不同負載電阻條件。





兩圖中虛線是恒流軌跡線，當負載電阻變化時，工作頻率需要做相應的變化使得電流保持穩定不變，從圖-4中可以看出，采用LLC拓撲實現恒流輸出時，不同負載線之間的間隔較大，意味著頻率變化較大。而從圖-6中可以看出，采用LCC拓撲實現恒流輸出時，不同負載線之間的間隔比較緊密，意味著頻率變化較小。也就是說，LCC拓撲實現恒流時，頻率隨負載變化的範圍比LLC的要小很多。

　　

同樣可以做類似分析，當固定輸出電壓時做調光應用，LCC同樣可以比LLC實現更小的頻率變化範圍，而且電流調節深度更深。

　　

另外輸出短路的性能對驅動電源來說也是一個非常重要的指標，對LLC拓撲來說
，負載電阻減小至短路時，由於其與Lm並聯，諧振腔阻抗的感性部分將會減弱
，容性將會增強而容易進入容性區，導致開關管容易出現硬開關（在最低工作頻率小於諧振頻率時）。而對LCC拓撲來說
，負載電阻減小至短路時，由於其與Cp並聯
，諧振腔阻抗的容性部分將會減弱
，感性將會增強
，電路仍然工作在安全的感性區。LCC的最小工作頻率會設計大於（甚至遠大於）串聯電感和串聯電容的諧振頻率以保證電路工作在感性區實現ZVS，輸出短路的時候，頻率會減小，但會被限製在最小工作頻率。通過合理地設計諧振腔，短路電流可以做到稍大於額定輸出電流
，比如110%-120%。

　　

從圖-6可(ke)以(yi)看(kan)到(dao)，存(cun)在(zai)著(zhe)某(mou)一(yi)個(ge)頻(pin)率(lv)點(dian)

，這(zhe)個(ge)頻(pin)率(lv)是(shi)諧(xie)振(zhen)電(dian)感(gan)與(yu)兩(liang)個(ge)電(dian)容(rong)都(dou)是(shi)串(chuan)聯(lian)時(shi)的(de)諧(xie)振(zhen)頻(pin)率(lv)
，不(bu)同(tong)負(fu)載(zai)電(dian)阻(zu)變(bian)化(hua)時(shi)，電(dian)流(liu)會(hui)彙(hui)聚(ju)在(zai)一(yi)個(ge)固(gu)定(ding)點(dian)。說(shuo)明(ming)如(ru)果(guo)電(dian)路(lu)工(gong)作(zuo)在(zai)這(zhe)個(ge)頻(pin)率(lv)時(shi)
，輸(shu)出(chu)電(dian)流(liu)無(wu)需(xu)電(dian)流(liu)采(cai)樣(yang)作(zuo)為(wei)反(fan)饋(kui)而(er)自(zi)然(ran)實(shi)現(xian)恒(heng)流(liu)。利(li)用(yong)這(zhe)個(ge)特(te)點(dian)，可(ke)以(yi)省(sheng)略(lve)電(dian)流(liu)采(cai)樣(yang)和(he)反(fan)饋(kui)電(dian)路(lu)
，使(shi)得(de)整(zheng)體(ti)電(dian)路(lu)更(geng)具(ju)有(you)成(cheng)本(ben)競(jing)爭(zheng)性(xing)，甚(shen)至(zhi)可(ke)以(yi)與(yu)"PFC+反激"的拓撲競爭
，使其有競爭力的功率應用範圍變得更廣，小到30W
，大到300W。



　　

這裏采用英飛淩的高集成度控製器ICL5101來實現一個120W的LCC恒流LED驅動電源.

　　

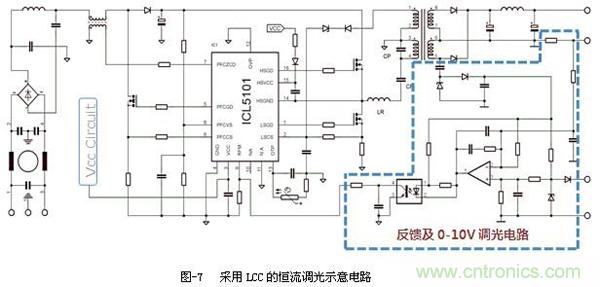

圖-7是LCC拓撲結構，采用次級電流采樣做恒流反饋


，並能實現0-10V調光的示意電路。PFC開關管采用了英飛淩的高性價比P6係列CoolMOSTM IPD60R190P6，LCC開關管采用英飛淩針對消費市場的低成本CE係列CoolMOSTM IPD60R650CE。兩個型號均為TO-252貼片封裝，無散熱器，整體電路非常簡潔。

　　

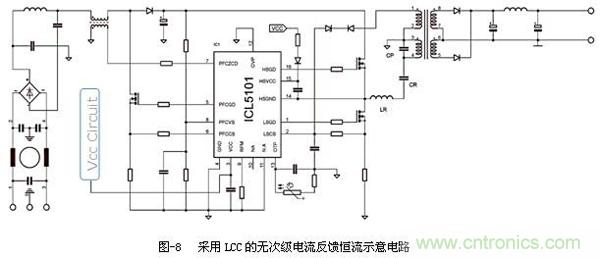

圖-8是省略次級電流采樣反饋的示意電路，工作在固定頻率，整體電路更加精簡，整機成本可以與"PFC+反激"拓撲競爭。考慮到效率等因素，整體成本甚至更低。






作為說明

，這裏對有次級電流反饋的
，采用圖-7所示電路形式的實例做了實際測試。

　　

這個實例的輸出電壓範圍是20-80V，如果保證次級Vcc的供電，實際輸出電壓下限可以更低；輸出電流範圍是0mA-1.5A。

　　

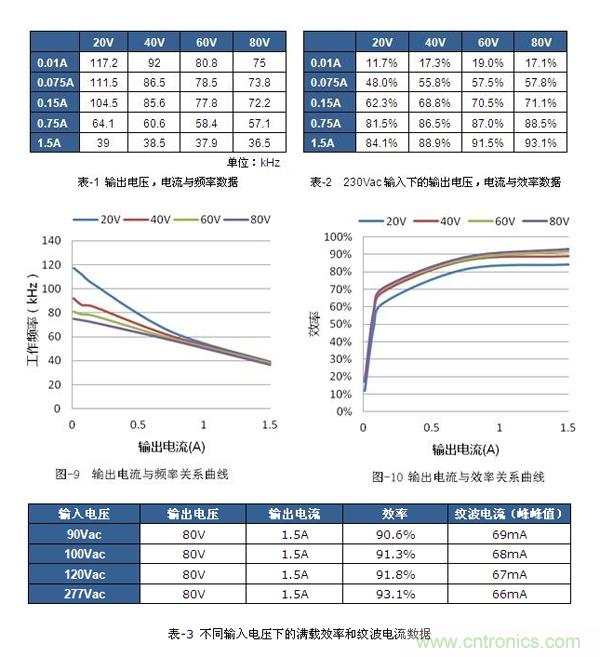

表-1是輸出電流與頻率在不同輸出電壓條件下的數據

，圖-9是根據此數據畫出的曲線。整個輸出電壓（20-80V），輸出電流（0.01-1.5A）範圍內，頻率的變化範圍也隻有80kHz左右的變化。特別是恒流在最大電流時
，頻率的變化範圍隻有幾kHz，恒定電壓在80V調光時

，頻率範圍是39kHz左右。





在230Vac的輸入條件，80V、1.5A的條件下得到最高的效率93.1%。詳細數據如表-2和圖-10所示。表-3是全電壓範圍下的滿載效率和紋波電流數據。可以看出紋波電流的表現也很優秀，峰-峰值小於2.5%，都在70mA以下。

　　

另外

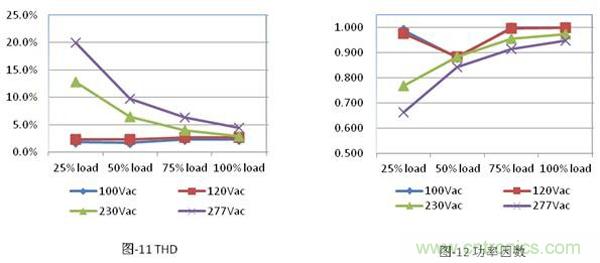

，ICL5101的THD和PF性能也很出色，詳細數據分別如圖-11和圖-12所示。100%負載下，THD可低於5%。甚至在50%負載及277Vac條件下
，THD小於10%
，遠低於EN61000-3-2 class C要求。





最後是短路電流
，實測值是1.7A，比較接近滿載電流1.5A，這也是LCC比較LLC的主要優點之一。

　　

　　

LCC拓撲可以在較窄的頻率變化範圍內，實現極寬的輸出電壓及電流調節範圍。基於英飛淩單芯片集成"PFC+半橋諧振"控製器ICL5101，可以很容易地實現高效率、低THD和高PF值。集成的控製IC，還可以大幅度簡化電路
，減少元器件數量。並且ICL5101提供了無次級電流采樣反饋做恒流的選項，使係統變得更緊湊
，該IC所suo有you工gong作zuo參can數shu均jun可ke通tong過guo簡jian單dan的de外wai圍wei電dian阻zu進jin行xing調tiao節jie
，是shi實shi現xian可ke靠kao的de配pei置zhi設she計ji的de理li想xiang選xuan擇ze。全quan麵mian的de保bao護hu功gong能neng，包bao括kuo容rong性xing模mo式shi保bao護hu和he可ke調tiao節jie的de外wai部bu過guo熱re保bao護hu，加jia強qiang了le故gu障zhang情qing況kuang檢jian測ce，提ti高gao係xi統tong的de可ke靠kao性xing。
