網友熱議:如何提高boost電路的輸出功率?【原創】
發布時間:2015-06-23 責任編輯:sherry
【導讀】網友求助:用LT1243(同UC3843)仿真一個BOOST升壓電路,要求輸出36V、2A,即額定功率72W,但是仿真的結果發現,輕載的時候可以穩定輸出36V,重載的時候輸出電壓無法升壓,而且波形很奇怪,誰能幫分析一下是什麼原因該怎麼改進?

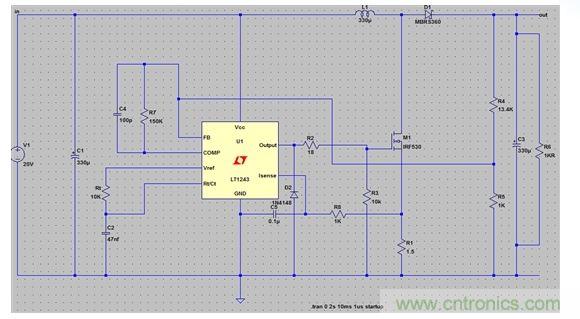

電路圖如下:

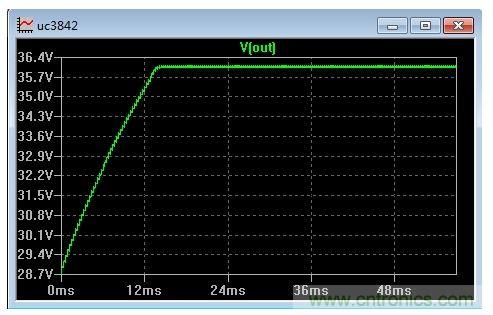

輕載1K歐電阻時輸出電壓波形如下圖所示:

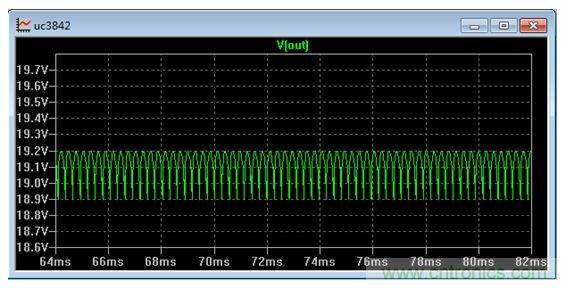

重載18歐(測試能否達到額定功率72W)輸出電壓波形如下:

證明無法達到輸出功率.....
百度說BOOST電路輸出功率是由電感和MOS管決定的,可是修改了相應的參數輸出波形還是和原來的一樣無法重載,不知道怎麼解決。
[page]

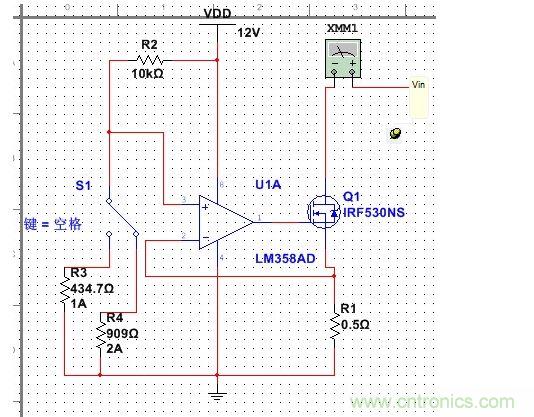

還有想知道實際情況下如果拿18歐電阻接入36V的電路可以產生2A的電流,但是這遠遠超過了電阻的額定功率,是不是要用一個電子負載來模擬這18歐的電阻呢?我做了一個簡易的電子負載,恒流工作模式的,電子負載電路圖如下:

這個電子負載我用DC電源進行測試能否使用,檢測時電流能達到我所設定的1A、2A的值,但是MOS管很熱,這是因為功率過高的原因嗎?怎麼解決呢?
最後,加入我的BOOST電路修改後功率能達到72W能否用這個我自己製作的電子負載進行測試呢?
網友討論區:
網友A:多拿幾個18ohm的電阻做串並聯就可以,如果太熱,找個風扇吹。功率不能出72W,可能是限流了,減小R1的阻值試試,看看重載是否穩定?
網友B:接18歐姆負載仿真的時候,COMP端的波形是什麼樣子的?還有你輸入20V,采用1歐姆的取樣電阻,取樣電阻也太大了吧?你先換個0.1歐姆的試試。
網友C:照你的輸出功率,流過MOS管的電流大概在5A以上,請檢查取樣電阻是否滿足要求。
網友D:1. MOS很熱很正常,將散熱器,而且由於功率高達72W,需要比較大的散熱器
2.一個簡單的辦法是在MOS管漏極串功率電阻,可以適當的降低MOS管的損耗
3.可以使用自己的電子負載測試,但是需要考量穩定性。
網友E: MOSFET發熱有很多原因的,例如MOSFET的內阻,自身的結電容等。有很多辦法可以改善的。
1.增大散熱片散熱
2.電感感量增大,降低峰值電流
3.加快MOSFET開關速度
4.優化工作頻率
網友F:當然更換MOSFET也是可以的,要選擇那些內阻小,結電容小的MOSFET,一般都是通流能力強的。不是耐壓高的。IGBT適合高壓大電流,不建議使用
網友G:這個問題好寬泛,對於controller,功率與外部MOS和芯片驅動能力有關(可以外加驅動器),對於convertor與內部集成MOS有關。
網友H:限流了,減小R1的阻值,你更改下你的L1感量。
網友I:重載時候的波形也是正常的,隻是紋波比較大而已,可以優化一下電路,適當增大電感量和電容量。
大家有什麼好的建議,歡迎提出,謝謝!
