案例基本情況

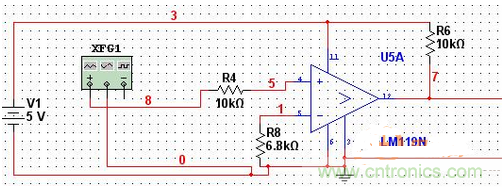

在這個案例中，比較器接上拉電阻之後，出現了電壓輸出故障。比較器保持高電平輸出的情況下，有無輸入都顯示電壓為5V直流。然而使用仿真軟件測試時，卻可以正常輸出，無法摸清問題出現在哪裏。該案例電路圖如下：

技術牛人支招

通過對該電路圖的分析，判斷電路設計可能存在兩個問題：

1、輸入電壓頻率過高。由於比較器的輸出翻轉需要時間
，出現誤差在所難免。

2
、dianzushezhibuheli。congtuzhizhongwomenkeyikandao，gaibijiaoqizhijieleyigedandianyuan，erfushuruduanshijiedide。dianyuanjiediwangwanghuidaozhidianyashuchuchazhixuqiujiaoda。yincituzhongR8與電源的接口處
，需要增加一個新電阻
，形成分壓電路。

解決方案

想要讓比較器完成可靠翻轉
，正負輸入端就需要人工設置幾mV的微小電壓差。從上文中電路圖的設計情況來看，負輸入端要與正輸入端保持電壓差，必須輸入一個幾mV甚至是1個參考電壓左右的正電壓值。通常情況下這個範圍會比正負電源的範圍小
，可以先從1參考電壓開始增加，逐步調試。

最終結果

經過精密測試後，給比較器增加1參考電壓，順利的解決了電壓輸出故障問題。

編者按：在發現輸出電壓值不正常之後，工程師需要結合電路圖、上拉電阻數值設置
、具體的輸入
、輸出電壓情況等
，進行全麵分析，例如是否接地、電阻設置是否合理等都是需要進行全麵檢查的方向。
