首先來看一下什麼是OC門和OD門，OC門是集電極開路(Open Collector Gate)集成TTL門電路，即TTLmendianludeyizhong，gumingsiyi
，qijichengdianluneibushuchuguandejidianjikailu。zaishiyongzhongmendianludeshuchuduanbixujingshangladianzujielingyidianyuandianya。tongguotiaojieshuzhihuoshangladianzuzuzhi，keyigaibianshuchuduanshuchudegaodianpingdeshuzhihuoshuchudequdongdianliuzhi。zhejiushiOC門與普通TTL門電路的主要區別。除此
，兩個以上OC門的輸出端可以並聯
，而普通TTL門電路輸出端不能隨便並聯。OD門是漏極開路(()pen Drain Collector Gate)集成CMOS門電路。它的特性和使用情況與OC完全相同。



在單個OC(或OD)門的使用中，單個OC(或OD)門電路的輸出端與外接電源之間需接上拉電阻R
，否則輸出端無高
、低電平。在輸入信號作用下，當門電路內部輸出管飽和時，通過電阻R的電流是內部管的飽和電流。減去內部管的飽和電流在電阻R上的壓降就是輸出端y的低電平輸出電壓值。在信號作用下，當內部輸出管截止時
，通過電阻R的電流是內部管的截止電流。減去內部管的截止電流在電阻R上的壓降，就是輸出端y的高電平輸出電壓值。如果輸出端外接負載.電阻上的壓降還要考慮負載電流，而負載電流的方向和大小由輸入特性決定。這就是計算電路中電阻阻值的技巧。



另外

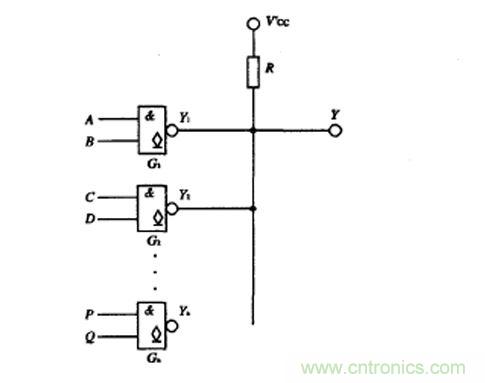

，上拉電阻在多個OC或(或OD)門的使用中，也有一定的計算機巧，多個OC或(或OD)門的輸出端並聯

，共用一個上拉電阻，否則輸出端無高
、低電平。這種連接叫“線與”。



Y=Y1·Y2·...·Yn，可見，Y1，Y2
，...Yn，中隻要有一個以上為低電平時
，y就為低電平;而隻有Y1
，Y2
，⋯
，Yl均為高電時
，Y才為高電平。在輸入信號作用下Y為低電平時。根據Y1，Y2

，⋯
，Yn的輸出情況，所有輸出低電平的集成電路內部輸出管的飽和電流決定電阻R上的壓降。Vcc減去內部管的總飽和電流在電阻R上的壓降就是輸出端y的低電平輸出電壓值。在輸入信號作用下Y為高電平時，所有集成電路內部輸出管的截止電流決定電阻R上的壓降。Vcc減去內部管的總截止電流在電阻R上的壓降。就是輸出端Ydegaodianpingshuchudianyazhi。ruguoshuchuduanwaijiefuzaimen
，dianzushangdeyajianghaiyaokaolvfuzaidianliu，erfuzaidianliudefangxianghedaxiaoyoufuzaimendeshurutexingjueding。zhejiushixiatuzhongdianluzhongdianzuzuzhidejiqiao。
