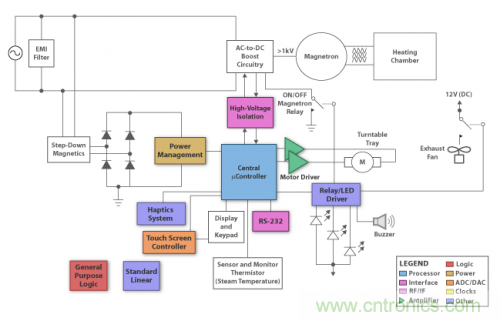

微波爐框圖：

電源管理係統

PWM電源控製器

LM25037: 具有交流輸出的雙模 PWM 控製器

包含所有要實行平衡的雙端電源轉換器拓(tuo)撲(pu)結(jie)構(gou)的(de)特(te)點(dian)。比(bi)普(pu)通(tong)單(dan)端(duan)拓(tuo)撲(pu)結(jie)構(gou)允(yun)許(xu)更(geng)高(gao)的(de)效(xiao)率(lv)和(he)更(geng)大(da)的(de)功(gong)率(lv)密(mi)度(du)
，如(ru)反(fan)激(ji)式(shi)和(he)前(qian)瞻(zhan)性(xing)。同(tong)時(shi)以(yi)最(zui)小(xiao)的(de)外(wai)部(bu)元(yuan)件(jian)可(ke)配(pei)置(zhi)為(wei)電(dian)壓(ya)模(mo)式(shi)或(huo)電(dian)流(liu)模(mo)式(shi)控(kong)製(zhi)。設(she)置(zhi)兩(liang)個(ge)交(jiao)替(ti)柵(zha)極(ji)驅(qu)動(dong)器(qi)輸(shu)出(chu)，每(mei)一(yi)個(ge)都(dou)能(neng)夠(gou)1.2A峰值輸出電流。其他功能還包括可編程最大占空比限製
，線路欠壓鎖定，逐周期電流限製和故障保護…

特性：

1．可以配置為直接從輸入電壓軌切換到75V超寬範圍5.5V的操作
2．電阻編程的2 MHz的能力振蕩器與低頻率鎖定保護
3．電流模式或前饋電壓模式控製，可編程最大占空比限製，2.0％反饋參考精度
[page]
線性穩壓器

TPS71401: 10V 單路輸出 LDO
、80mA
、可調節 電壓（1.2 至 8.88V）
、低靜態電流

該低壓差（LDO）穩壓器可提供寬輸入電壓範圍，低壓差電壓，低功耗工作，和小型化包裝。可在2.5V至10V的輸入範圍內工作
，並結合3.2μA靜jing態tai電dian流liu
，使shi得de該gai器qi件jian特te別bie適shi合he於yu雙shuang堿jian性xing電dian池chi，和he其qi他ta低di靜jing態tai電dian流liu敏min感gan電dian池chi應ying用yong。低di壓ya差cha電dian壓ya和he低di靜jing態tai電dian流liu可ke工gong作zuo在zai非fei常chang低di的de功gong率lv水shui平ping。因yin此ci
，該gai器qi件jian非fei常chang適shi用yong於yu動dong力li電dian池chi管guan理liIC…

特性：

1.可在固定3.3V或可調（1.2V至8.8V）電流限製
2.輸出電流：80毫安、漏失電壓：415mV為50mA負載

DC/ DC轉換器

MC33063A：1.5A 峰值升壓/降壓/反向開關穩壓器

一款易於使用的器件
，包含所有需要使用簡單的DC-DC轉換器的主電路。這些裝置主要包括一個內部的溫度補償基準，比較器
，振蕩器，PWM控製器與有源電流限製，驅動器，和一個高電流輸出開關。因此
，該設備隻需要最少的外部組件構建升壓，降壓和反相拓撲轉換器。

高壓隔離

ISO722: 具有使能端的單路 100Mbps 數字隔離器

一款數字隔離器具有邏輯輸入和輸出緩衝器由二氧化矽（SiO2）絕緣屏障分隔。這一屏障可提供高達4000 V。當與隔離電源配合使用時，這些設備防止數據總線進入本地接地或其他電路的噪聲電流，或損壞敏感電路的幹擾電隔離…

特性：

1. 50千伏/μs的典型瞬態抗擾度
、信號速率0 Mbps到150 Mbps
2. 低傳輸延時
、低脈衝偏差（脈寬失真）、低功耗休眠模式
3. 高電磁抗擾度、低輸入電流要求、故障保護輸出、簡易替換用於大多數光電和磁隔離

DC電機驅動器

PWM功率驅動器

DRV8800: 2.8A 刷式直流電機驅動器 (PWM 控製)

通過使用脈衝寬度調製（PWM）控製直流電機，能夠輸出峰值電流可達±2.8和操作電壓高達36 V。同時通過施加外部脈衝寬度調製（PWM）和控製信號，相位和ENABLE輸入端提供直流電動機的速度和方向控製。在PWM操作過程中，內部同步整流控製電路提供了更低的功耗…

特性：

1.內部電路保護包括電機引線短路至電源/短路到地
，具有遲滯熱關斷，VBB和VCP，及交叉電流保護欠壓監控
2.低導通電阻[RDS（ON）]輸出、過流保護及電機引線短於電源保護
3.內部欠壓鎖定、交叉電流保護

DC/ DC控製器

TPS40200：寬輸入非同步降壓 DC/DC 控製器

MOSFET驅動器

LM25101：3A、2A 和 1A 高壓
，高側和低側柵極驅動器

觸覺驅動器

壓電式觸覺驅動器

DRV2665: 具有集成升壓轉換器和數字前端的壓電式觸覺驅動器

一款壓電觸覺驅動器
，集成105Vshengyakaiguan，jichenggonglverjiguan

，jichengquanchafenfangdaqi，yijijichengshuziqianduan。zhezhongduoyongtudeshebeinenggouqudonggaodianyahedidianyadeyadianchujiaoqijian。shuruxinhaokebeiqudongweichujiaoshujubaotongguoI2C端口或通過模擬輸入…

特性：

1.升壓電壓設置兩個外部電阻器和升壓電流限製，通過REXT電阻進行編程
2.2毫秒典型的啟動時間，快速響應一個理想的壓電觸覺驅動器
3.同時熱過載保護防止設備過載時的損傷
[page]
電機觸覺驅動器

DRV2603：用於 ERM/LRA 的觸覺驅動器
，帶自動共振控製和模擬增益調整

觸摸屏控製器

TSC2006：納米功耗觸摸屏控製器
，SPI串行接口

一款非常低功耗觸摸屏控製器，基於先進的低電壓處理器，手持式應用工作。電源電壓低至1.2V，這可以通過單電池供電，包含了一個完整的，超低功耗

，12位，模擬 - 數字（A / D）的電阻式觸摸屏轉換器，包括驅動器和控製邏輯來測量觸摸壓力…

最大的優勢：

1. 提供觸摸屏測量預處理以降低總線負載
2. 可以重新定向到更重要的功能主機處理器，減少資源的消耗
3. 支持SPI兼容串行總線高達25MHz，同時提供了10或12位可編程的分辨率
，以適應不同的屏幕尺寸和性能的需求

繼電器驅動器

TPL9201：微控製器電源和多低側驅動器

一款八低側驅動器具有內部鉗位的感性負載和電流限製的自我保護，通過和控製串行接口和專用的使能引腳
，額定輸出在150 mA ，內部電壓監控的穩壓輸出

通用邏輯

SN74HC00：四路 2 輸入正與非門

標準線性器件

TS12A4514：低電壓，低導通電阻SPST CMOS模擬開關
TRS232E：具有 IEC61000-4-2 保護的雙路 RS-232 驅動器/接收器
TPD2E007：用於 AC 信號數據接口的 2 通道 ESD 保護陣列

總而言之

，微波爐是將電能轉化為微波的一種裝置
，但是內部需要通過各種器件之間的功能搭配才能轉化成最高效率、最安全、最穩定的微波，從而達到人們所設定的條件…
微波爐未來的發展勢必奔著智能的方向，自動檢測事物的最高營養，且自動關火
，不必擔心食物過熱或者損壞…想到這是不是你想怎麼任性就怎麼任性了…
