UCC28700器(qi)件(jian)是(shi)一(yi)款(kuan)初(chu)級(ji)控(kong)製(zhi)反(fan)激(ji)式(shi)電(dian)源(yuan)控(kong)製(zhi)器(qi)，支(zhi)持(chi)恒(heng)壓(ya)與(yu)恒(heng)流(liu)調(tiao)整(zheng)。該(gai)器(qi)件(jian)不(bu)僅(jin)可(ke)針(zhen)對(dui)電(dian)壓(ya)及(ji)電(dian)流(liu)調(tiao)整(zheng)提(ti)供(gong)高(gao)分(fen)辨(bian)率(lv)
，而(er)且(qie)還(hai)具(ju)有(you)極(ji)低(di)的(de)無(wu)負(fu)載(zai)功(gong)耗(hao)以(yi)及(ji)良(liang)好(hao)的(de)啟(qi)動(dong)性(xing)能(neng)，非(fei)常(chang)適(shi)合(he)低(di)功(gong)耗(hao)適(shi)配(pei)器(qi)及(ji)輔(fu)助(zhu)電(dian)源(yuan)應(ying)用(yong)。與(yu)同(tong)類(lei)競(jing)爭(zheng)產(chan)品(pin)相(xiang)比(bi)，UCC28700器件不僅具有更好的性能，而且所需的VDD電容器容量更小。客戶可能遇到過UCC28700器件無法啟動恒流滿負載
、但可啟動電阻滿負載的情況。其真正的原因是VDD電容器的值不夠，而且初級峰值電流設計得太小。本文將探討初級峰值電流和VDD電容器的設計
，並將用實驗結果驗證理論分析。

　　

　　

UCC28700是一款恒壓

、恒流反激式控製器，無需使用光耦合器便可實現一次側穩壓。圖1是UCC28700的應用電路。

　　

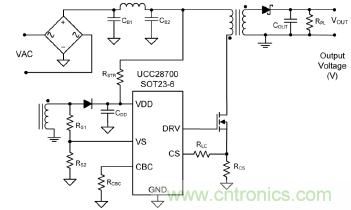

圖1：UCC28700應用電路

　　

在圖1中：

　　

RSTR 是高電壓啟動電阻;

CDD 是 VDD 引腳上的蓄能電容器;

RS1 是高側反饋電阻;

RS2 是低側反饋電阻;

RCBC 是可編程線纜補償電阻;

RCS 是初級峰值電流編程電阻;

RLC 是 MOSFET 關斷延遲的補償編程電阻。

　　

初級峰值電流是UCC28700在恒流滿負載條件下啟動的一個重要因素。接下來將我們將進行詳細分析。

　　

　　

圖2是UCC28700的二次側電路，IS=IC+IL。如果在啟動開始時UCC28700器件的負載是電阻
，則VO會從零上升，而且 IL 已經足夠低了，無需高Is。但如果該器件的負載是恒流
，而且負載電流較大，就需要高IS來使IC保持為正
，以縮短輸出電壓從0上升到VOCC所需的時間。VOCC是最低目標轉換器輸出電壓，它會讓輔助匝電壓等於 VDD引腳上的UVLO關斷電壓。

　　

圖2：UCC28700二次側電路

　　

對於CDD
、CO和變壓器而言
，可提供下列等式。等式4中提供了1mA的電流裕度。

　　

注：NP是變壓器的一次匝數，NS是二次匝數，NA是輔助匝數。

　　

(1)



(2)



(3)



(4)



(5)



其中：

VDD(off)是UVLO關斷電壓。

VDD(on)是UVLO開啟電壓。

Irun是UCC28700工作時VDD引腳上的電源電流。

VDD是CDD電壓。

ΔVDD是CDD上降低的電壓。

ta是輸出電壓從0上升到VOCC時所用的時間。

　　

根據上述等式
，如果IS值為低
，IC就將為小，因此輸出電壓上升到VOCC所需的時間ta就會較長。但在這段時間裏，VDD可能會下降至VDD(off) 以下，而且UCC28700器件可能會進入UVLO狀態，停止開關。隨後通過RSTR的電流可為CDD充電。在VDD比VDD(on)高時，該器件會重新啟動。盡管故障啟動會繼續，但UCC28700器件無法進入正常狀態。

　　

在等式4中，如果CDD足夠大
，ΔVDD對於特定ta而言將為小。因此，大容量CDD值和高初級峰值電流會讓 UCC28700順利啟動。但是，大容量CDD值意味著較高價格和較大尺寸
，而且高初級峰值電流會增大功耗及變壓器尺寸。因此選擇CDD和初級峰值電流需要進行權衡。

　　

在正常工作中，VDD由輔助繞組電壓決定。如果VO達到其最大值
，VDD也會達到其最大值。該關係如等式6所示。

　　

(6)



從等式2
、3和6可以看出，如果NA增大
，ta就會減少，這將有利於UCC28700的啟動。因此NA也應該選擇較大值，同時還必須為VDD提供電壓裕度。

　　

　　

除CDD和RCS之外，所有器件值都與UCC28700EVM-068 5-W USB適配器[1]原理圖一樣。圖3摘自UCC28700產品說明書[2]。IS可使用等式7計算，這裏ηXFMR是估計的變壓器效率。

　　

變壓器效率受鐵芯及繞組損耗
、漏感比以及偏置功率與額定輸出功率之比的影響。以一個5V、1A的充電器為例
，1.5%的偏置功率是良好的估算值[1]。90%的整體變壓器效率是約略估計，其中包括3.5%的漏感、5%的鐵芯損耗及繞組損耗以及1.5%的偏置功率[1]。

　　

最大初級峰值電流IPP出現在啟動開始的時候，隨即UCC28700器件會進入恒流調節狀態，保持0.425的恒定二次二極管導通占空比。

　　

該變壓器是EVM上的WE 750312723


，NP/NS=15.33、NP/NA=3.83，飽和電流為440mA。

　　

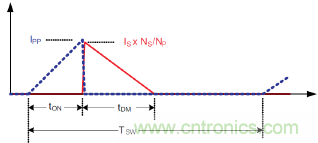

圖3：變壓器電流

　　

(7)



在啟動開始時，輸出電容器的平均充電電流為正值
，充電電流等於(IS-IL)，如等式1所示。在VO上升至VOCC之前，輔助匝電壓低於VDD，此時CDD無法通過輔助匝充電。但在此期間
，CDD會被Irun和柵極驅動電流放電。如果 VDD低於VDD(off)，UCC28700器件就會關斷。為確保器件順利啟動，在ta內VDD必須大於VDD(off)。在等式8和等式9中，應用了一個臨界條件。Tstart是VO從0上升至VOCC的時間。等式2是VOCC和VDD(off)的關係。在等式8 中
，有1mA的估計柵極驅動電流，而且為VDD添加了1V的裕度。VCST是芯片選擇閾值電壓。在啟動開始時，UCC28700 VS引腳上的電壓為低，因此VCST保持其最大值。

　　

(8)



(9)



(10)



如表1所示，UCC28700器件有更好的恒流(CC)調整性能，更高的最大工作頻率，其可最大限度縮小解決方案尺寸。待機功耗不足30mW，符合五星評級要求。更高的最大VDD，可縮小VDD電容器值。在表1中突出顯示的三種產品中，UCC28700器件是設計5V適配器的最佳選擇。UCC28700器件可選擇更高的NA/NS，因為根據等式2，它具有更高的最大VDD，可實現更短的tstart(見等式9)。在等式8中，tstart與CDD成正比
，因此在設計中需要較小的CDD。

　　

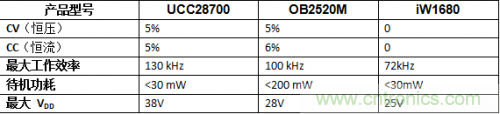

表 1：參數比較表

　　

　　

為驗證上述分析，我們使用了一款UCC28700EVM-068 5-W USB適配器。除了CDD和RCS外，所有器件值均保持不變，CDD=4.7μF、RCS=1.8Ω。負載為恒定電流1A。

　　

圖4是UCC28700的啟動波形，CH1是MOSFET柵極驅動信號，CH3是輸出電壓。該器件啟動順暢，沒有過衝和聲頻噪聲。該圖顯示，UCC28700器件有非常好的啟動性能。在圖4中，tstart接近18ms，與計算結果吻合。

　　

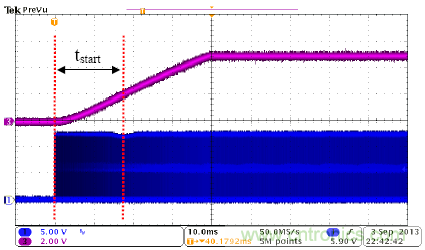

圖4：UCC28700啟動波形

　　

圖5、圖6和圖7是比較性實驗。CH1是VDD電壓，CH3是輸出電壓。

　　

在圖5中，CDD=4.7μF
，RCS=2.05Ω：由於初級峰值電流不夠大
，VDD下降到VDD(off)之下，因此UCC28700器件無法啟動。

　　

在圖6中，CDD=4.7μF
，RCS=1.8Ω：初級峰值電流增大
，因此能觀察到良好的啟動性能。

　　

在圖7中，CDD=4.7μF，RCS=2.05Ω：UCC28700器件無法啟動，因為CDD的容量不足以提供足夠的能量。

　　

實驗結果說明，大初級峰值電流和大容量CDD都能讓UCC28700在恒流滿負載下成功啟動。這些結果印證了上述分析。

　　

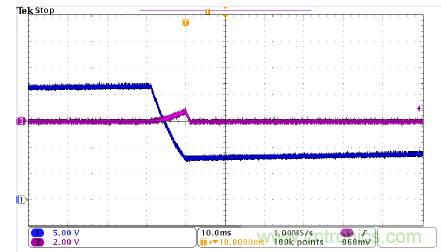

圖5：CDD=4.7μF，RCS=2.05Ω時的UCC28700啟動波形

　　

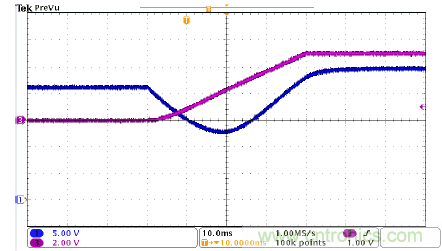

圖6：CDD=4.7μF
，RCS=1.8Ω時的UCC28700啟動波形

　　

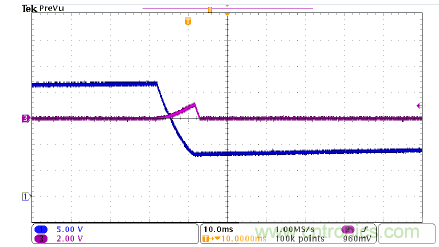

圖7：CDD=1μF，RCS=1.8Ω時的UCC28700啟動波形

　　

　　

比較結果說明，UCC28700器件在CV及CC調節、解決方案尺寸
、待機功耗和VDD電容器值方麵具有更優異的特性。在本研究過程中
，我們對初級峰值電流和VDD電容器進行了分析計算。隨後根據等式選擇了適當的參數，然後通過實驗結果驗證了該分析。
