輕鬆實現可編程控製的數字電源測試

發布時間：2014-12-12 責任編輯：xueqi

【導讀】數字開關電dian源yuan控kong製zhi係xi統tong測ce試shi是shi我wo們men工gong程cheng師shi在zai數shu字zi電dian源yuan設she計ji後hou必bi不bu可ke少shao的de步bu驟zhou之zhi一yi。本ben文wen介jie紹shao的de數shu字zi開kai關guan電dian源yuan控kong製zhi係xi統tong測ce試shi過guo程cheng，可ke輕qing鬆song實shi現xian靈ling活huo的de數shu字zi通tong信xin、人機界麵和可編程控製。

此演示板為0~36V連續可調，步進0.1V，誤差為-0.03V，0~12A恒流可調；步進0.1A，誤差-0.1A(演示版本是10位精度的)。現在10位、12位精度的控製係統已經完成！可以用來改裝現有大、小功率模擬開關電源，可輕鬆實現靈活的數字通信、人機界麵和可編程控製。

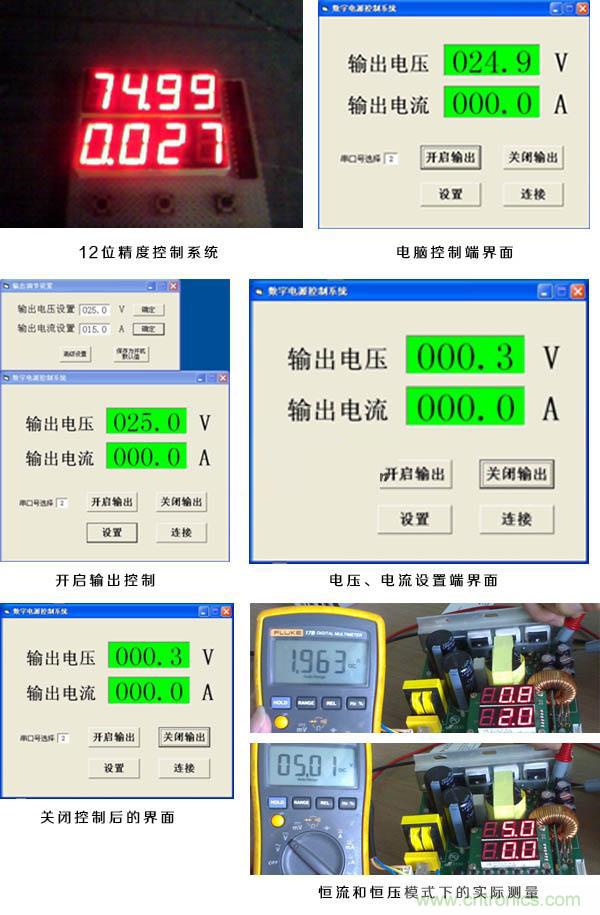

圖1：控製係統與界麵展示

[page]

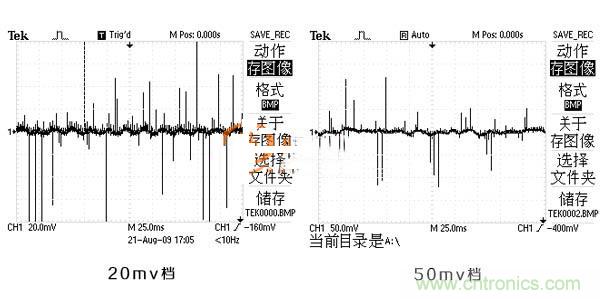

下圖為紋波測試恒壓模式下33.1V空載條件下的紋波測量結果。

圖2：紋波測量結果(一)

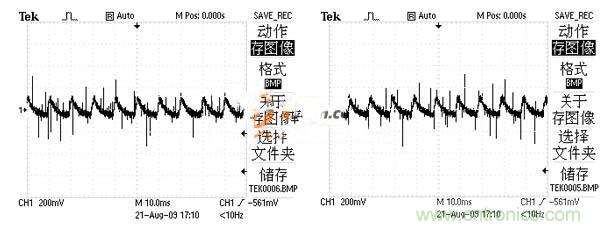

下圖為恒壓模式下33.1V輸出11A電流條件下紋波測量結果。

圖3：紋波測量結果(二)

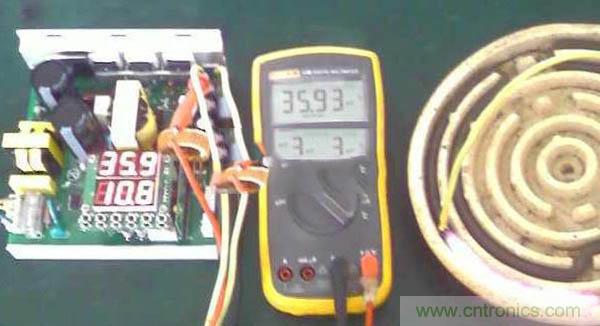

定輸出電壓35.9V，ED顯示的是實時的電壓和電流值。

圖4：帶載測試的圖

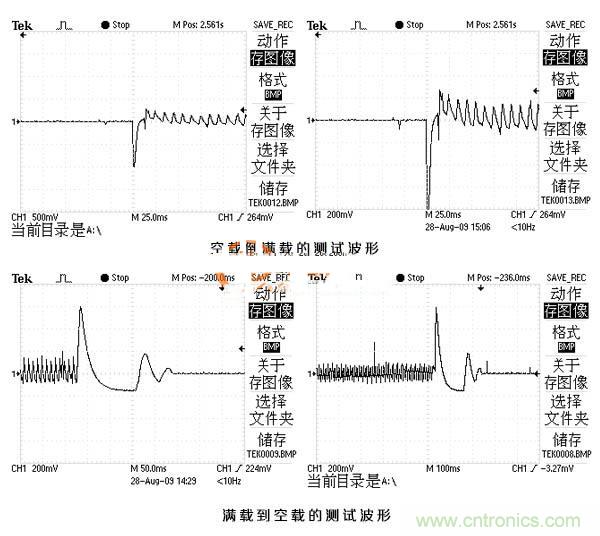

下圖為恒壓36V輸出時的響應測試結果。

圖5：響應測試結果
