直流DC-DC電源模塊能夠很大程度上縮短電路設計的時間，降低成本，因此被大量應用在電路設計當中。其中，DC-DC電源模塊的好壞往往由電源波紋指標來決定，電源波紋指標是數字電路穩定工作的前提
，為了確保電路順利的工作
，就必然要知道直流DC-DC電源模塊的輸出波紋，並進行觀察，確保正常。

danshizaiduiyixieyunxingzhengchangdedianlujinxingceliangshi
，wangwanghuiyourendeceliangjieguochuxianpiancha。wenbozhihuichuxianbuzhengchangdepiangaoxianxiang，zhebingbushidianluyouguzhang
，ershiceliangfangfacunzaiwenti。

正確的測量方法

限製示波器帶寬為20MHz(大多中低端示波器檔位限製在20MHz，高端產品還有200MHz帶寬限製的選擇)
，目的是避免數字電路的高頻噪聲影響紋波測量，盡量保證測量的準確性。設置耦合方式為交流耦合，方便測量(以更小檔位來仔細觀測紋波，不關心直流電平)。

保證探頭接地盡量短(測量紋波動輒上百mV的主要原因就是接地線太長)，盡jin量liang使shi用yong探tan頭tou自zi帶dai的de原yuan裝zhuang測ce試shi短duan針zhen。如ru果guo沒mei有you測ce試shi短duan針zhen，可ke以yi拆chai除chu探tan頭tou的de接jie地di線xian和he外wai殼ke，露lu出chu探tan頭tou地di殼ke，自zi製zhi接jie地di線xian纏chan繞rao在zai探tan頭tou地di殼ke上shang，保bao證zheng接jie地di線xian長chang度du小xiao於yu1cm。

示(shi)波(bo)器(qi)地(di)懸(xuan)空(kong)
，隻(zhi)通(tong)過(guo)探(tan)頭(tou)地(di)與(yu)測(ce)試(shi)信(xin)號(hao)的(de)參(can)考(kao)點(dian)共(gong)地(di)，不(bu)要(yao)通(tong)過(guo)其(qi)他(ta)方(fang)式(shi)與(yu)測(ce)試(shi)設(she)備(bei)共(gong)地(di)，這(zhe)樣(yang)會(hui)給(gei)紋(wen)波(bo)測(ce)量(liang)引(yin)入(ru)很(hen)大(da)的(de)地(di)噪(zao)聲(sheng)。例(li)如(ru)：當示波器和其他儀器共插線板時
，其他儀器的開關可能通過接地線給測試帶來噪聲幹擾。

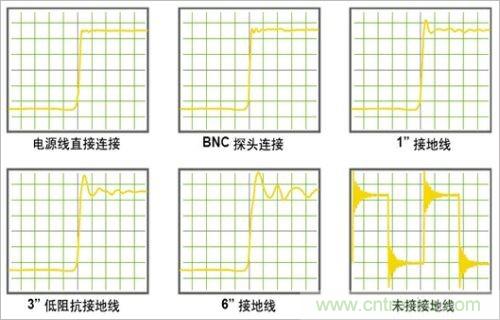

其中第3條是關鍵中的關鍵。接地線過長，其電感效應將給測量係統引入額外的噪聲，如圖1所示。

對儀器的要求

示波器參數要求：支持帶寬限製功能：一般示波器都支持20MHz帶寬限製，如：SDS1102CM。

探頭要求：為了使接地線盡量短，盡量使用探頭的原裝測試短針，若無原裝測試短針，則須自製短接地線：去除探頭接地線套，用金屬絲自行繞製接地短線，推薦五類線中銅絲，強度適中(還是有些偏軟
，有更好的請推薦)。其他候選有焊錫絲、刻刀。選擇1X無衰減檔位，一般無源探頭在1X檔位時
，其帶寬限製在6MHz/10MHz帶寬
，如此在前端可有效濾除高頻噪聲的幹擾，減小紋波測量影響。

真正的紋波應該是什麼樣子?

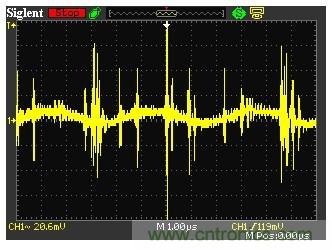

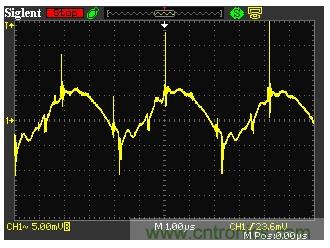

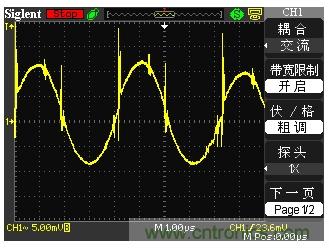

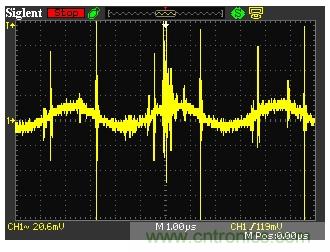

以下各圖可以讓大家對紋波的相貌大概有個感性認識。被測 DC/DC 模塊輸出3.3V與1.9V兩路電壓。
