電dian路lu構gou成cheng，修xiu複fu用yong高gao壓ya高gao頻pin脈mai衝chong靠kao震zhen蕩dang電dian路lu及ji自zi感gan升sheng壓ya線xian圈quan來lai實shi現xian。因yin頻pin率lv的de限xian製zhi自zi感gan升sheng壓ya線xian圈quan不bu可ke能neng做zuo的de很hen大da，但dan對dui於yu內nei阻zu及ji小xiao的de蓄xu電dian池chi來lai講jiang，其qi靜jing態tai下xia可ke產chan生sheng的de高gao壓ya脈mai衝chong加jia在zai蓄xu電dian池chi上shang後hou其qi幅fu值zhi變bian得de很hen低di。所suo以yi對dui電dian池chi的de修xiu複fu效xiao果guo不bu明ming顯xian。

這是一款用變壓器調壓

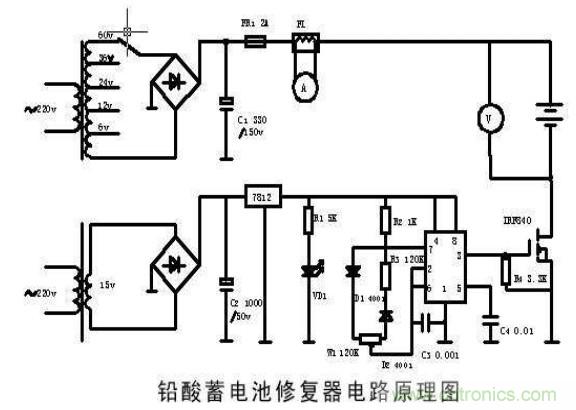

、555電路構成的可調脈寬震蕩器驅動CMOS管的高性能修複器。徹底克服了自感升壓線圈電路的缺陷
，經使用效果很好。一般使用了近3年的舊電瓶修複一天即可見效
，修複3天即可恢複額定容量的70%以上（極板損壞的電瓶不可修複）。

本電路可修複充電兩用。修複用變壓器采用多抽頭變壓器，以適合不同電壓的電瓶。從3v到36v電瓶均可修複。必須注意的是
，修複電瓶時所選用電壓檔是電瓶電壓的兩倍。如修複12v電瓶選擇24v變壓器檔

，修複36v電瓶選擇60v變壓器檔
，但脈寬電位器必須調整到最小狀態（即電流為最小狀態）。充電時可選擇相同電壓檔位變壓器，適當調整脈寬電位器使電流為合適的充電電流。
