中心議題：

• 如何將基準源噪聲減半

解決方案：

• 所用電阻采用高穩定性的金屬薄膜電阻
• 使用MAX6037或MAX6143基準源

低頻1/f噪聲(LF噪聲)指的是電壓基準源在10Hz以下的噪聲，設計中很難抑製這部分噪聲。通過搭建低通RC濾波器有助於降低LF噪聲，但這需要很大的電容
、dianzu。dianrongzhijiaodashi，juyoujiaodidexieloudianzu，gaidianzuyudazuzhidianzuxiangchuanlian，gouchengyigebushoukongzhidefenyaqi，congeryinqidianyawuchahechangqibuwendingxing。dazuzhichuanliandianzutongyangyehuichanshengwucha
，zhezhongwuchatongchangshiyouyuloudianliuchanshenglebuxiwangdeyajiangyijidianzuzishenderezaoshengyinqide。

多個基準源串聯可以降低LF噪聲。使用多個電壓源(每個電壓源等效於一個直流源和一個噪聲源)時，直流電壓線性增加，噪聲源(如果非相關)則是以RMS幾何求和。例如，使用四個基準源，每個基準源等效於一個VREF基準和一個VNOISE噪聲，則產生如下輸出：


係統輸出計算

噪聲電壓與直流基準電壓之減半。

圖1geichuleruhejiangduogejizhunyuanchuanlian，chanshengyiludizaoshengjizhundianyadedianlulianjie。suoyongdianzucaiyonggaowendingxingdejinshubomodianzu，suoxuanzedeyunsuanfangdaqijuyoudizaosheng
、超低輸入失調電壓和低溫度係數。

低噪聲基準電壓電路原理圖

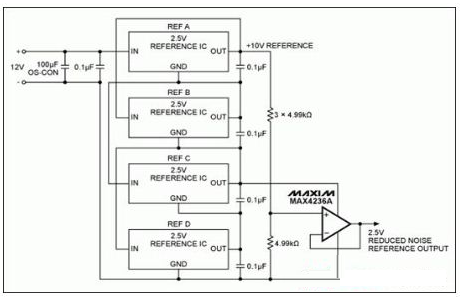

圖1. 由四路2.5V基準源串聯產生10V電壓，輸出分壓後得到2.5V，可使噪聲電壓減半。

兩種類型2.5V電壓基準源可用於該設計。表1和表2所示為使用MAX6037或MAX6143基準源時所產生的電壓噪聲。每個表都顯示了4個基準源中每一個以及組合後產生的0.1Hz至10Hz噪聲電壓(RMS與峰-峰(P-P)值之比的偏差是由於測量P-P值時測量方法的主觀因素引起的)。

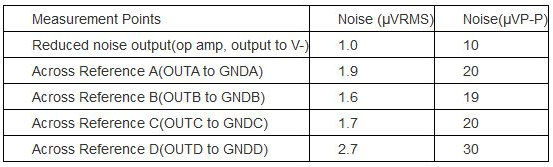

表1. 圖1電路使用MAX6037 2.5V電壓基準源時所測得的噪聲電壓

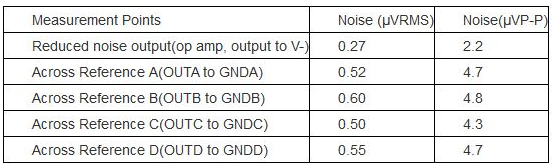

表2. 圖1電路使用MAX6143 2.5V電壓基準源時所測得的噪聲電壓



基準源串聯架構的附加優點是：可以降低由噪聲引起的長期漂移。
