ADl871型模/數轉換器的應用
發布時間:2012-01-03
中心議題:
1 引言
科學技術的發展對數據采集係統的采樣速率、分辨率、精度、接口及抗幹擾能力等提出越來越高的要求。
AD1871是目前市場上動態範圍、采樣速率和采樣精度等指標都很突出數據的一款24位ADC,它的推出為設計高速、高精度數據采集係統提供了一種較好的解決方案。由於其輸出為串行輸出,當其和MCU直接相連時,會使采樣係統的采樣速率大大降低。
如果MCU的I/O端口的實際最高速率是1MHz(單片機的速率通常是這個數量級),那麼I/O端13傳輸1Bit的最短時間間隔為1μs,當ADl871輸出2路各24Bit時,需要實際串行輸出64Bit,故采樣速率下降為1MHz/64=15.625kHz,這個速率遠遠低於ADl871的96kHz,另外,單片機把64位串行數據再處理為2個24位的並行數據時,速度會進一步降低。
為此,筆者采用現場可編程門陣列(FPGA)設計了ADl871和MCU之間的接口,由FPGA完成對ADl871的控製,並將其輸出的串行數據在FPGA的內部變為並行數據,並行後的數據以8位或12位為一組發給MCU。由於FPGA的實際傳輸速率可以滿足和ADl871的傳輸速率要求,故上述“瓶頸”得以解決。
2 接口設計
2.1 時鍾設計

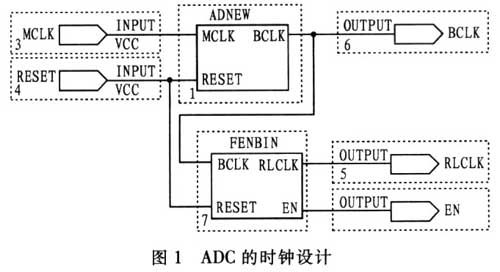

圖1示出A/D轉換器的輸入時鍾設計,MD轉換器工作在從模式下時,需要外部提供RLCLK和BCLK。在主時鍾MCLK的輸入下,通過對MCLK 4分頻得到BCLK的信號,用來作為位數據提取的信號。RLCLK是通過對BCLK的32分頻得到的,用來區分左右通道的數據,同時輸出EN信號作為後續處理的同步信號。
[page]
2.2接口設計
在圖2中,輸入為MCLK(主時鍾)、RESET(啟動信號)和SHIFTIN(A/D輸出數據),輸出為RL(左右幀信號)、BCLK(A/D數據位時鍾),TXT(並行數據讀取控製)和SHIFTOUT(並行數據輸出)。通過時鍾控製輸出BCLK和 RLCLK到AD1871,AD1871傳出數據SHIFTIN進入SHIFT模塊,SHIFT模塊在正確的位時鍾下讀取SHIFTIN的輸入數據,並進行串,並轉換,之後輸出8位或12位的數據。同時輸出TXT並行數據讀取控製。
2.3 SHIFT模塊程序

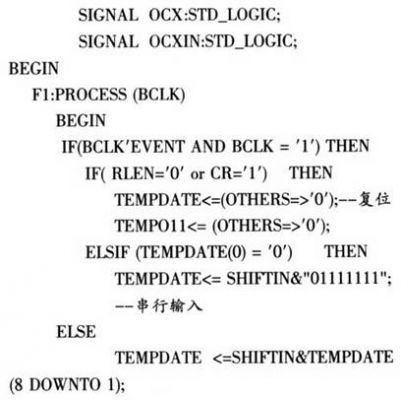

Emity shifill is
PORT(BCLK:IN STD_LOGIC;一輸入的BCLK位信號
CR :IN STD_LOGIC;--輸入的使能信號
SHIFTIN:IN STD_LOGIC:--AD輸入的串行信號
RLEN:IN STD_LOGIC;--輸入的RLCLK使能,幀對準信號
TXTS:OUT STD_LOGIC;--8位的組信號輸出控製信號
sddddd:OUT STD_LOGIC_VECTOR (7DOWNTO 0); --8位並行信號輸出);
end shift11:
architecture Behavioral of shift11 is
SIGNAL TEMPDATE:STD_LOGIC_VEC—TOR(8 DOWNTO 0);
SIGNAL TEMPO11:STD_LOGIC_VECTOR(7DOWNTO 0):=“00000000”;
SIGNAL Q:INTEGER RANGE 0 T0 7;
一並行信號計數8位產生一個脈衝;
SIGNAL Q4:INTEGER RANGE 0 TO 3;
--有用信號選擇,選擇32位中的24位;

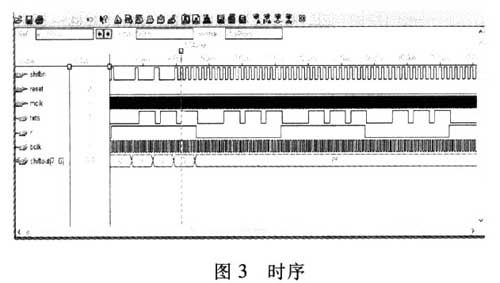

筆者用MaxPlus II對以上設計進行仿真後得到圖3所示的時序圖,完全滿足設計要求,從圖3可以看出串行輸入的數據(shiflin)變成並行的數據(shiftout) 輸出,在此過程中數據延時8個周期,每個txts的上升沿提取數據能保證數據的正確性。因為從數據的變動到txts的上升沿有400ns,大於FPGA的數據建立時間(25ns~50ns),可以保證提取數據的正確性。
[page]
3 小型采樣係統

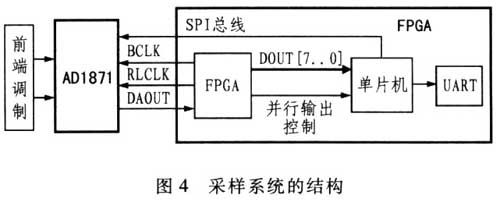

圖4示出采用ADl871構成的采樣係統結構。整個係統在1個FPGA上實現,分為3部分:並轉換模塊;ADC控製和配置;UART通信。
具體的功能是實現ADC的初始化、信號的采集存儲及UART通信。
工作原理是由ADC控製模塊來接收PC的數據,轉發控製數據到ADC,對ADC的工作狀態進行配置。完成後ADC采樣並儲存在FIFO中,通過控製向單片機傳送數據。
從仿真結果看,整個係統的工作正常,說明接口設計的正確性和可行性。
4 結束語
由ADl871構成的數據采集係統具有高分辨率、寬動態範圍、高信噪比等特點,特別適用於高精度數據采集係統。∑-△型ADC具有抗幹擾能力強、量化噪聲小、分辨率高、線性度好、轉換速度較高、價格合理等優點,因此越來越多地受到電子產品用戶及設計人員的重視。解決這類ADC的(de)接(jie)口(kou)問(wen)題(ti)在(zai)實(shi)際(ji)設(she)計(ji)中(zhong)具(ju)有(you)重(zhong)大(da)意(yi)義(yi)。筆(bi)者(zhe)設(she)計(ji)的(de)接(jie)口(kou)使(shi)單(dan)片(pian)機(ji)從(cong)接(jie)收(shou)數(shu)據(ju)的(de)困(kun)境(jing)中(zhong)解(jie)脫(tuo)出(chu)來(lai),大(da)大(da)提(ti)高(gao)了(le)單(dan)片(pian)機(ji)的(de)采(cai)樣(yang)速(su)率(lv),原(yuan)來(lai)處(chu)理(li)一(yi)幀(zhen)數(shu)據(ju)需(xu)要(yao)讀(du)64次,現在隻需要6次,在12位輸出的情況下隻需要4次,也就是說采用FPGA後單片機的I/O口可以達到1MHz/6=166.66kHz 的采樣速率,大大超過了96kHz的采樣速率,使單片機有時間對數據進行一些處理。
- ADl871型模/數轉換器的應用
- 采用ADl871構成的采樣係統
- 接口的設計
- 時鍾設計時對MCLK 4分頻
1 引言
科學技術的發展對數據采集係統的采樣速率、分辨率、精度、接口及抗幹擾能力等提出越來越高的要求。
AD1871是目前市場上動態範圍、采樣速率和采樣精度等指標都很突出數據的一款24位ADC,它的推出為設計高速、高精度數據采集係統提供了一種較好的解決方案。由於其輸出為串行輸出,當其和MCU直接相連時,會使采樣係統的采樣速率大大降低。
如果MCU的I/O端口的實際最高速率是1MHz(單片機的速率通常是這個數量級),那麼I/O端13傳輸1Bit的最短時間間隔為1μs,當ADl871輸出2路各24Bit時,需要實際串行輸出64Bit,故采樣速率下降為1MHz/64=15.625kHz,這個速率遠遠低於ADl871的96kHz,另外,單片機把64位串行數據再處理為2個24位的並行數據時,速度會進一步降低。
為此,筆者采用現場可編程門陣列(FPGA)設計了ADl871和MCU之間的接口,由FPGA完成對ADl871的控製,並將其輸出的串行數據在FPGA的內部變為並行數據,並行後的數據以8位或12位為一組發給MCU。由於FPGA的實際傳輸速率可以滿足和ADl871的傳輸速率要求,故上述“瓶頸”得以解決。
2 接口設計
2.1 時鍾設計
圖1示出A/D轉換器的輸入時鍾設計,MD轉換器工作在從模式下時,需要外部提供RLCLK和BCLK。在主時鍾MCLK的輸入下,通過對MCLK 4分頻得到BCLK的信號,用來作為位數據提取的信號。RLCLK是通過對BCLK的32分頻得到的,用來區分左右通道的數據,同時輸出EN信號作為後續處理的同步信號。

2.2接口設計

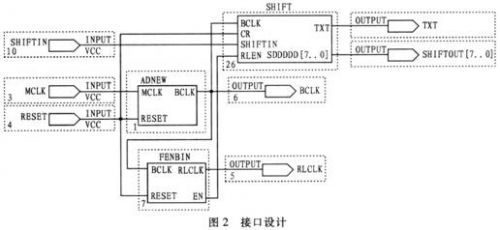

在圖2中,輸入為MCLK(主時鍾)、RESET(啟動信號)和SHIFTIN(A/D輸出數據),輸出為RL(左右幀信號)、BCLK(A/D數據位時鍾),TXT(並行數據讀取控製)和SHIFTOUT(並行數據輸出)。通過時鍾控製輸出BCLK和 RLCLK到AD1871,AD1871傳出數據SHIFTIN進入SHIFT模塊,SHIFT模塊在正確的位時鍾下讀取SHIFTIN的輸入數據,並進行串,並轉換,之後輸出8位或12位的數據。同時輸出TXT並行數據讀取控製。

2.3 SHIFT模塊程序
Emity shifill is
PORT(BCLK:IN STD_LOGIC;一輸入的BCLK位信號
CR :IN STD_LOGIC;--輸入的使能信號
SHIFTIN:IN STD_LOGIC:--AD輸入的串行信號
RLEN:IN STD_LOGIC;--輸入的RLCLK使能,幀對準信號
TXTS:OUT STD_LOGIC;--8位的組信號輸出控製信號
sddddd:OUT STD_LOGIC_VECTOR (7DOWNTO 0); --8位並行信號輸出);
end shift11:
architecture Behavioral of shift11 is
SIGNAL TEMPDATE:STD_LOGIC_VEC—TOR(8 DOWNTO 0);
SIGNAL TEMPO11:STD_LOGIC_VECTOR(7DOWNTO 0):=“00000000”;
SIGNAL Q:INTEGER RANGE 0 T0 7;
一並行信號計數8位產生一個脈衝;
SIGNAL Q4:INTEGER RANGE 0 TO 3;
--有用信號選擇,選擇32位中的24位;

筆者用MaxPlus II對以上設計進行仿真後得到圖3所示的時序圖,完全滿足設計要求,從圖3可以看出串行輸入的數據(shiflin)變成並行的數據(shiftout) 輸出,在此過程中數據延時8個周期,每個txts的上升沿提取數據能保證數據的正確性。因為從數據的變動到txts的上升沿有400ns,大於FPGA的數據建立時間(25ns~50ns),可以保證提取數據的正確性。

3 小型采樣係統
圖4示出采用ADl871構成的采樣係統結構。整個係統在1個FPGA上實現,分為3部分:並轉換模塊;ADC控製和配置;UART通信。

具體的功能是實現ADC的初始化、信號的采集存儲及UART通信。
工作原理是由ADC控製模塊來接收PC的數據,轉發控製數據到ADC,對ADC的工作狀態進行配置。完成後ADC采樣並儲存在FIFO中,通過控製向單片機傳送數據。
從仿真結果看,整個係統的工作正常,說明接口設計的正確性和可行性。
4 結束語
由ADl871構成的數據采集係統具有高分辨率、寬動態範圍、高信噪比等特點,特別適用於高精度數據采集係統。∑-△型ADC具有抗幹擾能力強、量化噪聲小、分辨率高、線性度好、轉換速度較高、價格合理等優點,因此越來越多地受到電子產品用戶及設計人員的重視。解決這類ADC的(de)接(jie)口(kou)問(wen)題(ti)在(zai)實(shi)際(ji)設(she)計(ji)中(zhong)具(ju)有(you)重(zhong)大(da)意(yi)義(yi)。筆(bi)者(zhe)設(she)計(ji)的(de)接(jie)口(kou)使(shi)單(dan)片(pian)機(ji)從(cong)接(jie)收(shou)數(shu)據(ju)的(de)困(kun)境(jing)中(zhong)解(jie)脫(tuo)出(chu)來(lai),大(da)大(da)提(ti)高(gao)了(le)單(dan)片(pian)機(ji)的(de)采(cai)樣(yang)速(su)率(lv),原(yuan)來(lai)處(chu)理(li)一(yi)幀(zhen)數(shu)據(ju)需(xu)要(yao)讀(du)64次,現在隻需要6次,在12位輸出的情況下隻需要4次,也就是說采用FPGA後單片機的I/O口可以達到1MHz/6=166.66kHz 的采樣速率,大大超過了96kHz的采樣速率,使單片機有時間對數據進行一些處理。
