中心議題：

• 三相IGBT全橋隔離驅動電源設計

解決方案：

• 單段反激式變換器設計
• 電壓電流反饋回路參數設計

三相IGBT全橋6個IGBT共需要6路驅動，每路IGBT驅動電源的地與該IGBT的發射極E連在一起。而三相IGBT全橋處於下橋臂的3個IGBT是共射極連接的，所以三相IGBT全橋下橋臂的3個IGBT驅動電源是共地的
，即三相IGBT全橋6路驅動僅需要4路相互隔離的電源。每路IGBT驅動一般需要正負電壓的雙電源供電
，所以每路隔離電源必須能夠提供正負電壓輸出。目前市場上已存在提供4路隔離輸出的DC／DC電源，但每路均提供正負電壓輸出的4路隔離輸出電源還不存在。

本文針對10 kW三相IGBT全橋變換器設計了一種隔離驅動電源，提供4路相互隔離的輸出
，每路輸出均提供+15 V／-9 V電(dian)源(yuan)。電(dian)源(yuan)功(gong)率(lv)較(jiao)小(xiao)，考(kao)慮(lv)成(cheng)本(ben)和(he)效(xiao)率(lv)，采(cai)用(yong)單(dan)端(duan)反(fan)激(ji)式(shi)結(jie)構(gou)。電(dian)源(yuan)內(nei)部(bu)反(fan)饋(kui)網(wang)絡(luo)采(cai)用(yong)電(dian)壓(ya)和(he)電(dian)流(liu)反(fan)饋(kui)雙(shuang)閉(bi)環(huan)串(chuan)極(ji)結(jie)構(gou)，分(fen)別(bie)從(cong)電(dian)壓(ya)輸(shu)出(chu)端(duan)和(he)電(dian)流(liu)采(cai)樣(yang)電(dian)阻(zu)上(shang)得(de)到(dao)電(dian)壓(ya)電(dian)流(liu)反(fan)饋(kui)信(xin)號(hao)，經(jing)反(fan)饋(kui)網(wang)絡(luo)輸(shu)入(ru)到(dao)PWM控製器，PWM控製器根據反饋信號大小調節其輸出開關脈衝的占空比，以此來保持輸出電壓的穩定。

1 三相IGBT全橋隔離驅動電源設計

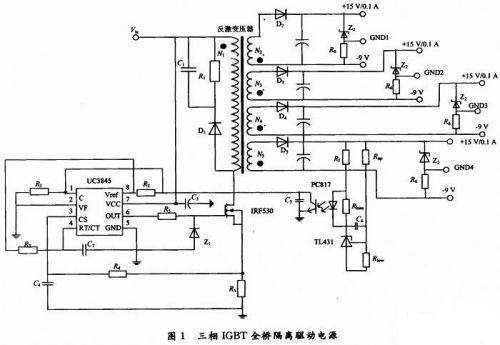

三相IGBT全橋隔離驅動電源采用電流型PWM控製器LIC3845，輸出4路相互隔離的+15 V／-9 V，如圖1所示。其中
，一路額定輸出電流為0．2 A，用於三相全橋下橋臂共射極連接的3個IGBT的驅動供電，另外3路額定輸出電流為0．1 A，分別用於上橋臂的3個IGBT的驅動供電。

1.1 電路工作原理

1.1.1 開關脈衝的產生
開關管導通時，變壓器的初級電流逐漸增大
，采樣電阻風上的壓降增加，通過RC濾波電路反饋到芯片UC3845的3腳，與電流取樣比較器的另一端進行比較，當這個壓降達到UC3845的1管腳建立的門限電平時，鎖存器複位，開關管截止。UC3845作為電流模式控製器工作，輸出開關的導通由UC3845內部振蕩器開始
，到變壓器初級電流到達管腳1建立的門限電平時為止。

1.1.2 占空比的調節
變壓器+15 V，-9 v／0．2 A一路輸出電壓通過TL431a和光耦PC817反饋到UC3845的1腳，UC3845的2腳接地
，UC3845內部誤差比較放大器的輸入誤差總是固定的，將PC817的光電晶體管視為可變電阻
，1腳的反饋信號改變的是誤差比較放大器的增益

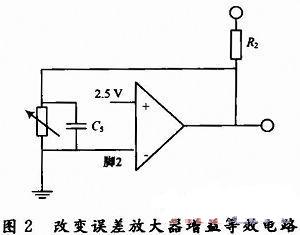

，其等效電路如圖2所示。

[page]

當+15 V、-9V／0．2 A一路輸出電壓過高時，TL431參考端電壓升高，陰極電壓降低
，光耦PC817二極管的電流增大，晶體管電流也相應增大，UC3845的1腳電壓降低，流過開關管的峰值電流減小
，占空比減小，使得輸出電壓降低。當輸出電壓偏低時與上述情況正好相反。

1.1.3  +15 V／-9 V電壓的產生

圖1所示的隔離電源的變壓器次級4路實際輸出+24 V的電壓，為得到+15 V／-9 V的電壓
，采用15 V穩wen壓ya二er極ji管guan和he電dian阻zu串chuan聯lian的de形xing式shi。也ye可ke以yi采cai用yong變bian壓ya器qi次ci級ji引yin出chu中zhong間jian抽chou頭tou的de方fang式shi，但dan這zhe種zhong方fang式shi占zhan用yong變bian壓ya器qi管guan腳jiao太tai多duo，變bian壓ya器qi骨gu架jia管guan腳jiao數shu目mu會hui不bu足zu。

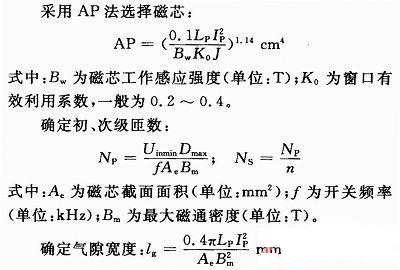

1.2 反激式變壓器設計
單端反激式變壓器可工作在電流連續模式(CCM)或斷續模式(DCM)

，但在CCM模式下變壓器磁芯易飽和發熱
，通常設計為DCM下工作。

確定已知參數：直流輸入電壓的最大值Uinmax和最小值Uinmax；輸出電壓Uo、功率Po
；開關頻率f、工作效率η、開關導通壓降UDS。在反激變壓器中

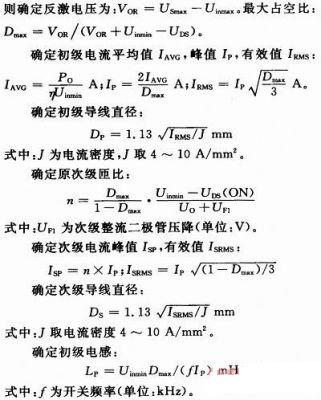

，次級反激電壓VOR與輸入電壓之和不能高於開關管的耐壓USmax，


1.3 電壓電流反饋回路參數設計
TL431a是美國德州儀器(TI)生產的2．5～36 V可調式精密並聯穩壓器。它的參考端輸入電流值為2μA，為了避免此端電流影響分壓比和避免噪聲的影響
，通常取流過電阻Rlow的電流為參考輸入端電流的100倍以上
，所以得Rlow的取值範圍：。在該範圍內給Rlow取值。根據Rup，Rlow，Uo，Uref的關係
，得到。

TL431a的陰極電壓Uka在2．5 V～36 V變化時，陰極電流Ika範圍是1～150 mA，當PC817的正向電流If為0時，必須保證Ika至少為1 mA，所以Ibias至少為1 mA，此時PC817的正向壓降Uf即Ubias小於1．2 V，所以Rbias的範圍：。[page]
UC3845的1腳正常電壓為0．8 V～6．2 V，由PC817的技術資料得：當PC817二極管正向電流If為3 mA左右時，晶體管集射電流Ic在4 mA左右變化，集射電壓Uce在很寬的範圍內線性變化
，符合UC3845的控製要求，所以取PC817二極管正向電流If為3 mA，取TL431a陰極電流Ika為不大於150 mA的確定值(例如20 mA)。由此根據，可得Rbias的值；又由TL431a陰極工作電位為2．5～36 V得到Rf的取值範圍：

2 實驗結果

對設計的電路進行實驗

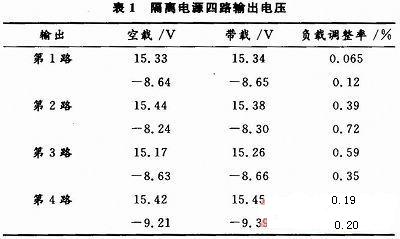

，得出了實驗數據和波形。表1為隔離電源在空載和帶載(+15 V

，-9 V／0．2 A一路輸出帶載240 Ω，另外3路輸出各帶載120 Ω)下的4路輸出電壓值及相應的負載調整率。

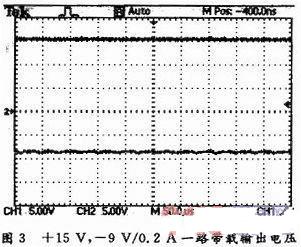

圖3為+15 V
，-9 V／0．2 A一路輸出帶載時的電壓波形。圖3為+15 V
，-9 V／0．2 A一路帶載輸出電壓：深色CH1為+15 V輸出，淺色CH2為-9 V輸出。

3 結語

本文設計製作了基於電流型PWM控製器UC3845的三相IGBT全(quan)橋(qiao)隔(ge)離(li)驅(qu)動(dong)電(dian)源(yuan)，采(cai)用(yong)單(dan)端(duan)反(fan)激(ji)式(shi)結(jie)構(gou)，結(jie)構(gou)簡(jian)單(dan)，成(cheng)本(ben)較(jiao)低(di)。實(shi)驗(yan)表(biao)明(ming)，該(gai)隔(ge)離(li)驅(qu)動(dong)電(dian)源(yuan)的(de)輸(shu)出(chu)電(dian)壓(ya)穩(wen)定(ding)
，負(fu)載(zai)調(tiao)整(zheng)率(lv)高(gao)

，具(ju)有(you)很(hen)高(gao)的(de)應(ying)用(yong)價(jia)值(zhi)
，同(tong)時(shi)填(tian)補(bu)了(le)當(dang)前(qian)市(shi)場(chang)沒(mei)有(you)三(san)相(xiang)IGBT全橋隔離驅動電源的空白。
