中心議題：

• 螺旋天線設計

解決方案：

• 采用直徑0.5~1.5mm漆包線或鍍銀銅線或鋁線擾製
• 天線尺寸需嚴格計算

袖xiu珍zhen通tong訊xun機ji由you於yu體ti積ji小xiao
，重zhong量liang輕qing，使shi用yong方fang便bian等deng優you點dian而er被bei廣guang泛fan應ying用yong於yu社she會hui各ge部bu門men，這zhe種zhong機ji器qi現xian在zai廣guang泛fan應ying用yong一yi種zhong螺luo旋xuan天tian線xian，一yi般ban成cheng品pin螺luo旋xuan天tian線xian都dou用yong導dao電dian性xing能neng良liang好hao的de金jin屬shu線xian繞rao成cheng並bing密mi封feng好hao。其qi工gong作zuo原yuan理li下xia：

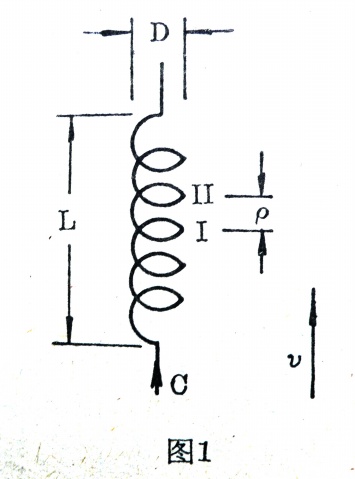

圖1所示一般天線結構示意圖。D是螺旋天線直徑
，L是螺旋天線長度，ρ是螺距

，Ⅰ、Ⅱ是螺旋線上相對應兩點。

一般可以認為，電磁波沿金屬螺旋線以光速C作勻速運動。

從Ⅰ點到Ⅱ點即進行一個螺旋，所需時間為
t=πD/C
而對螺旋天線而言，其軸向電磁波隻運動行進了一個螺距ρ，其軸向等效速率
υ=ρ/t=ρ/C(πD)

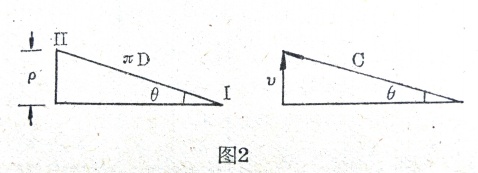

這種關係也可用圖2形式解釋。由圖2可知：
υ=Csinθ=Cρ/（πD）≤C

由上式可以看出，υ總是小於等於C的。故螺旋天線能使電磁波運動速度減慢，是一個慢波係統，其等效波長λ等效小於工作波長λ。對於螺旋天線而言，應諧振於其1/4等效波長，因而能縮短螺旋天線的幾何長度。

對於工作於一定中心頻率的通訊機來說

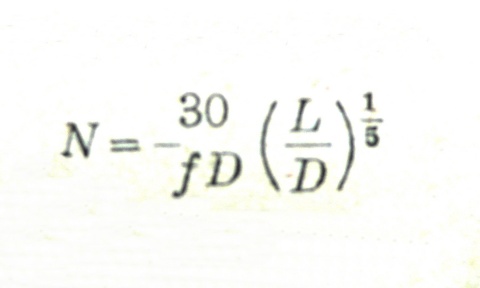

，其所需繞的線圈數N可以由下式近似算出：


螺距：υ=L/N
所需金屬線長度：ι=NπD
對於一般通訊機可取
L=20~40cm
D=10~20mm

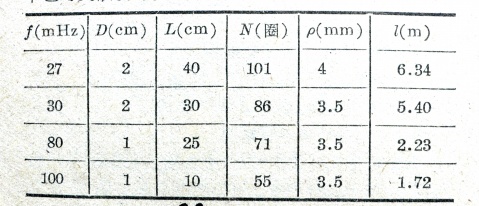

下表是對一些常用頻率螺旋天線的設計實例
，其他頻率也可類似設計。

f是工作中心頻率；
D是螺旋天線直徑；
L是螺旋天線長度
；
N是螺旋圈數；
ι是所需金屬線長度。
以上N、ρ為了實際製作需要均取近似值。

製作時可用直徑0.5~1.5mm漆包線或鍍銀銅線或鋁線在直徑為D的有機玻璃或其他絕緣材料上繞製，並在棒的兩頭打上小孔，以利於固定金屬線；在棒的底端焊上較粗的金屬杆或插頭固定在棒上，以利於與機器連接；zhenggeluoxuantianxiandewaimiankeyongxiangjiaoguanhuoqitacailiaotaofeng，bingzaidingduangaishangxiangpimaohuoyongqitacailiaomifeng，zheyangjimeiguandafang，youfangyufangshi
，jingjiunaiyong。ruguomeiyoushangshujinshusi，yekecaiyongduoguxijueyuan導線代替，效果相同，隻是繞製時固定較為困難。

以上螺旋天線也可用於各種小型遙控設備及其他類似機器上。

為了比較慢波天線與常規拉杆天線的不同，說明慢波天線尺寸較小的優點
，我們可對拉杆天線作一計算。

設定參數如下：
頻率f=27MHZ
波速c=3×108M（注：108應為10的8次方）
天線應諧振於1/4工作波長，則按公式可計算拉杆天線的長度：
L=1/4λ=1/4c/f=1/4(3×108/27×108)=2.78m（注：108應為10的8次方）

按照上麵的表格，可知如果使用螺旋天線，中心頻率為27MHZ的慢波天線
，其外觀長度僅40cm

，尺寸約僅為拉杆天線的七分之一。
