醫療級AC/DC電源的中心議題：

• 醫療級AC/DC級電源的要求
• 值得推薦的幾款AC/DC電源模塊

醫療級AC/DC電源的解決方案：

• 安全性、可靠性高
• 滿足環保
  、電磁輻射的要求
• 注意抗幹擾的能力和供應商的聲譽

隨著科學技術的發展，現在醫療電子設備的種類、數量和功能也越來越多
、越來越完善
，而這些設備都離不開電源
，因此電源的性能對產品的性能起到關鍵性的作用
，在這些電源中分為AC/DC級電源和DC/DC級電源，其中對AC/DC級電源的選用要求很高，本文就以AC/DC級電源的選購談一下我個人的觀點
，僅供使用人員參考。

由於醫療設備使用的對象是人，因此對設備的要求很高，醫療設備的正常運行與否關係到病人
、yishengdejiankangnaizhishengming，erdianyuandekekaoxingduishebeidezhengchangyunxingqidaoguanjianxingdezuoyong
，yincizaiyixieguojibiaozhunzhongjiangyiliaodianyuanhegongyehekexueshiyanleidianyuantongshiguiweiISMshebei
，danshijianyuyiliaoshebeiduianquandeyaoqiuxiangdangyange，yiliaodianyuanshejiyouqiteshudeguifan，duiyaoqiugengweikekedeshengmingzhichileishebeigengshiruci。zongdelaishuo，duiyiliaojiAC/DC級電源有如下要求：

一：安全性
對於安全性來講主要體現在：①在設計上要求有足夠的安全距離，一般地來說，輸入和輸出之間的距離達到8mm以上。②輸入和輸出之間耐壓要承受4000VAC。③輸入對輸出的漏電流要求很小，一般情況下，對單一故障情況下要求漏電流要小於200uA以下。④接地連續性（對於CLASSⅠ類設備有此要求）。這個對醫療設備也很重要
，接地電阻大
，導致不同電源供電的設備地電位有電位差,對重病患者可能會有危害，所以接地連續性也必須經過嚴格測試，IEC要求為PE對殼體任何可觸碰金屬處電阻小於0.1 Ohm。

二：可靠性
由於醫療設備使用的對象是人，因此對醫療設備的可靠性要求更高。醫療設備的正常運行與否對於病人、醫生來說是生死攸關的大事,而電源是電子設備的心髒


，它的可靠性對設備的可靠性起到重要的作用
，這也意味著對電源的可靠性要求更高。

三：環保要求
要滿足ROHS要求。醫療設備屬於ROHS豁免產品，所以電源產品也需滿足ROHS要求。

四：要滿足電磁輻射的要求
EMI傳導和輻射滿足EN55011，限值和EN55022 ITE設備相同
，但是隻有MDD（醫療器械指令）認可的測試機構出的EMI報告才是有效的。通常要求設計時有6dB裕量

，以便批量生產時滿足要求，同時醫療係統測試時容易通過。
　　
五：具有抗幹擾的能力
這點很重要，要滿足防電磁輻射的要求。合格的醫用電源應符合EN60601-1-2
，該標準必須與許多與EMC相關的技術要求配合。特別要指出的是醫用電源必須滿足IEC61000-4-2 ((靜電防護能力，要求達到3kV)、IEC61000-4-3 (射頻輻射防護能力，要求達到3V/m)
、IEC61000-4-4 EFT (電壓瞬變承受能力，要求達到1kV)
、IEC61000-4- 5 (市電湧流承受能力
，要求達到1kV和2kV)、IEC61000-3-2 (市電線路諧波要求)以及IEC61000-3-3 (電力線閃變要求)。

六：供應商的聲譽如何
美國食品藥物管理局(FDA) 要求醫療產品必須由獲得GMP資格(即具有良好作業規範) 的工廠生產，因此一個合格的電源製造商需要具備良好的製程規範和品質控製。

youyishangkezhi
，duiyiliaodianyuandexuanquyingdangshenzhong，erbunengyiweidizhuiqiujiage，yaowenwenziji

，zhuangyouzhezhongdianyuandexitongshifouanquankekao。zaixuanzehegoumaiyiliaoyongdianyuanshi，xuyaokaolvkenengchanshengdegefangmiandefengxian
，bixucongyouxinyu、能提供符合相關規範標準的證明文件，並且遵守質量和可靠性標準和要求的廠家那裏購買。

在本文的最後，推薦幾款醫療電源模塊--金升陽的LD係列電源模塊
，LD05係列
、LD10係列。金升陽致力於小功率醫療電源模塊的開發
，為客戶提供高性價比的產品。目前擁有LD05,LD10係列醫療級別電源，該係列電源具有以下特點：

1. 小體積、高功率密度

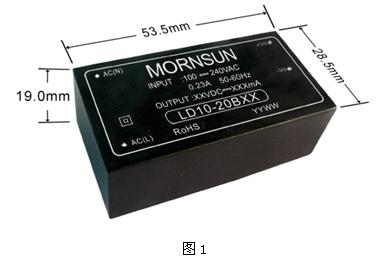

金升陽的LD係列電源體積很小
，其中：LD05係列電源，輸出額定功率為5W
，全球通用電壓輸入，體積為50.08*25.4*15.16mm。LD10係列電源，輸出額定功率為10W，全球通用電壓輸入，體積為53*28*19mm。此小體積電源，為小型醫療設備節省了大量的元器件空間

，為設備的小型化提供了可能。



2. 高可靠性
該係列電源均按工業級產品設計
，工作溫度為-25—70度(du)，模(mo)塊(kuai)化(hua)設(she)計(ji)
，內(nei)部(bu)使(shi)用(yong)導(dao)熱(re)灌(guan)封(feng)膠(jiao)，國(guo)際(ji)標(biao)準(zhun)引(yin)腳(jiao)。工(gong)業(ye)級(ji)產(chan)品(pin)設(she)計(ji)為(wei)產(chan)品(pin)的(de)可(ke)靠(kao)性(xing)提(ti)供(gong)了(le)保(bao)障(zhang)
，標(biao)準(zhun)化(hua)引(yin)腳(jiao)封(feng)裝(zhuang)減(jian)少(shao)了(le)客(ke)戶(hu)潛(qian)在(zai)的(de)單(dan)一(yi)供(gong)貨(huo)風(feng)險(xian)。

3. 安全性
該係產品均按醫療電源的要求設計。①電源均為CLASSⅡ設備。②在安規設計上
，輸入和輸出之間的距離均達到8mm以上。③輸入和輸出之間耐壓達到4000VAC/1min。④輸入對輸出的漏電流也很小。其中LD05係列內部無安規電容設計，使得漏電流幾乎為零，LD10係列也僅為100uA以下。⑤LD05係列電源已通過EN60601的醫療認證和UL60950的安全認證，LD10係列認證正在進行中（認證標準：EN60601
、UL60950）。

4. 環保要求
所有產品均按ROHS要求設計
，公司積極順應全球環保發展的形勢，全麵推行“無鉛化”生產，所有產品均符合ROHS檢測的要求。公司按照ISO14000標準實行環境管理和控製，保障員工的身心健康，最大限度地減少汙染排放，全力保護自然生態環境，履行環保職責。

5. 具有較低的EMI性能
EN55011有level B，level A兩個等級

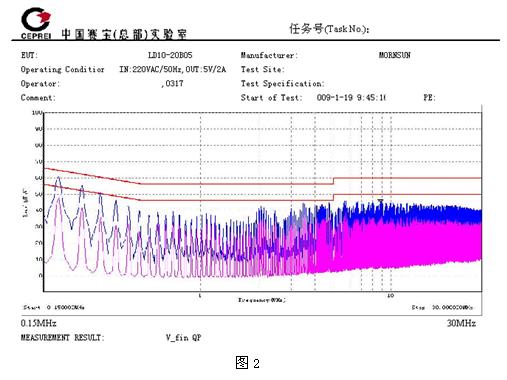

，level B比level A嚴苛得多。圖2

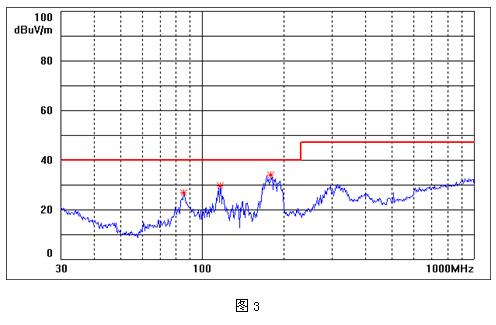

、圖3是LD10產品的EMI測試數據
，該數據表明該係列電源具有較低的電磁輻射性能，達到EN55011，level B的要求。



6. 具有較高的抗幹擾能力
滿足以下要求：

• 　　靜電放電
• 　　射頻輻射抗擾
• 　　電快速瞬變脈衝群
• 　　浪湧  IEC/EN 61000-4-2 level 4  8kV/15kV
• 　　IEC/EN 61000-4-3
• 　　IEC/EN 61000-4-4 level 3  2kV
• 　　IEC/EN 61000-4-5 level 4  2kV/4kV

7. 完善的製程規範和品質控製
產品質量是企業發展的基礎，生產線即是企業的生命線。公司以客戶滿意為中心，以ISO9000質量管理體係為行為準則，時刻注重品質控製，質量意識深入每一個環節，貫穿於每一位員工的日常工作。金升陽已通過了ISO9001:2000質量體係認證
，ISO14001環境管理體係認證

，係列產品已通過了UL認證、CE認證和SGS測試，同時通過了廣東省質量技術監督局的鑒定，建有自有產品的企業標準。

通過對產品的鑒賞，對設計思想，對生產製程
，對品質控製的分析
，對企業實力與聲譽的調查，金升陽LD係列電源是一類不錯的醫療級AC/DC小功率電源模塊，是值得我們使用的放心電源。
