中心議題：

• 影響基站電源蓄電池壽命的各種因素
• 延長基站供電蓄電池壽命的方法

解決方案：

• 減少蓄電池過放
• 及時對蓄電池補充充電
• 減少高溫對蓄電池壽命的影響
• 定期對蓄電池進行維護

基站蓄電池從目前使用情況來看

，普遍存在蓄電池容量下降過快
，使用壽命短，甚至短短1～2年時間蓄電池的容量隻有標稱容量的30%～40%，有的隻有10%～20%。而大部分基站蓄電池經過1～4年運行
，容量隻有其標稱容量的50%zuoyou，yuanyuandabudaoshejishiyongshouming。yujiaohuanjuzhantongleixudianchixiangbi，shiyongshoumingyedadajiangdi。anxudianchishiyongweihubiaozhunyaoqiu，xudianchirongliangzhiyaoxiajiangdaoqibiaochengrongliangde80％，其使用壽命就終止
，應對其進行更換。

影響基站電源蓄電池壽命的因素

1蓄電池壽命的定義

蓄電池的壽命一般是這樣定義的，浮充狀態下為3-5年或3-8年(nian)
，並(bing)不(bu)是(shi)說(shuo)蓄(xu)電(dian)池(chi)在(zai)頻(pin)繁(fan)放(fang)電(dian)狀(zhuang)態(tai)下(xia)使(shi)用(yong)多(duo)少(shao)年(nian)。對(dui)處(chu)於(yu)非(fei)浮(fu)充(chong)狀(zhuang)態(tai)下(xia)工(gong)作(zuo)的(de)蓄(xu)電(dian)池(chi)
，其(qi)壽(shou)命(ming)是(shi)按(an)照(zhao)循(xun)環(huan)放(fang)電(dian)次(ci)數(shu)和(he)放(fang)電(dian)深(shen)度(du)兩(liang)個(ge)因(yin)素(su)衡(heng)量(liang)，如(ru)表(biao)1所示。簡單地以能使用多少年來衡量，是不正確的。

表1：蓄電池放電深度與使用壽命之間的關係（25℃）


對於蓄電池的循環放電次數來說
，必須是在蓄電池放電後充足電能，要充足電能充電時間至少需要24小時（依據YD/T799-2002的規定）。對於充電不足的情況，其循環放電次數很難確定，肯定要低於表1中描述的數據。

所以
，蓄電池實際能使用多長時間完全取決於該站點的電網情況。假如某一個站點一個月停電10次，每次放到終止電壓
，每隔3天停一次電，每次蓄電池都能充足電量，機房環境溫度25℃
，那麼蓄電池可以使用2年。如果每月停電超過15次，那麼蓄電池的使用壽命就很難說了
，有可能可以用1年
，有可能用6個月，這就要取決於停電的實際情況了。

2蓄電池放電深度的定義

放電深度對電池使用壽命的影響也非常大。電池放電深度越深，其循環使用次數就越少,如表1所示

，因此在使用時應避免深度放電。

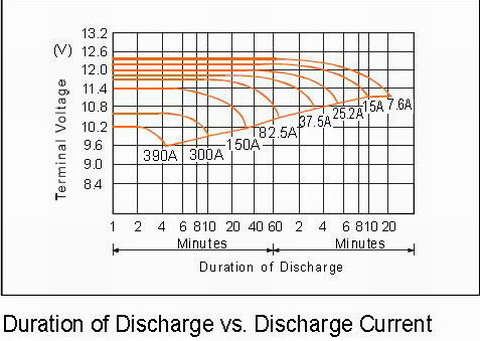

圖1蓄電池放電曲線
[page]
上圖是蓄電池生產廠家提供的150AH/12V蓄電池放電曲線。在實際使用時根據不同的負載電流選定不同的放電終止電壓。在該放電曲線中，以10小時放電和5小時放電曲線為例，對於10小時放電（負載電流為15A）來說，如果放電到終止電壓11V（44V）
，此時蓄電池放出的容量大約為100%。一般情況下，為了保護蓄電池盡量避免其深度放電，放電深度最好≤80%
，終止電壓在46V左右，放電時間約為8小時。對於5小時的放電率來說（負載電流為25.2A）

，終止電壓10.8V（43.2V）放出100%容量

，在實際使用時放電深度≤80%
，終止電壓在45.6左右，放電時間為4小時。

3蓄電池壽命終止的幾種因素

對於閥控密封鉛酸蓄電池來說，有四種失效模式：正極板腐蝕、失水、熱失控
、硫酸鹽化。其中正極板柵腐蝕由於合金工藝技術的提高，腐蝕速度非常慢，一般是10-15年。

失水的途徑比較多：節流閥設計不合理，頻繁開啟；電源對蓄電池頻繁均充；環境溫度過高。其中高溫是最主要的因素
，高溫會加速蓄電池失水速度，導致蓄電池容量下降。以25℃為基準，當蓄電池運行環境上升10℃，壽命減少50%。如圖2所示。

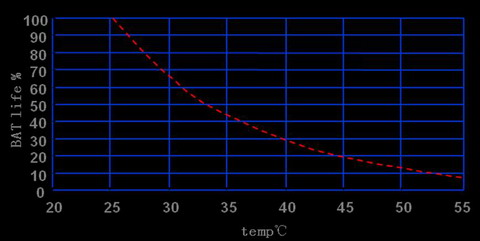

圖2溫度對蓄電池運行壽命的影響

熱(re)失(shi)控(kong)是(shi)蓄(xu)電(dian)池(chi)在(zai)充(chong)電(dian)過(guo)程(cheng)中(zhong)產(chan)生(sheng)熱(re)量(liang)不(bu)能(neng)及(ji)時(shi)釋(shi)放(fang)出(chu)，溫(wen)度(du)和(he)化(hua)學(xue)反(fan)應(ying)之(zhi)間(jian)形(xing)成(cheng)一(yi)個(ge)正(zheng)回(hui)饋(kui)，出(chu)現(xian)失(shi)控(kong)。熱(re)失(shi)控(kong)對(dui)蓄(xu)電(dian)池(chi)是(shi)毀(hui)滅(mie)性(xing)的(de)
，造(zao)成(cheng)蓄(xu)電(dian)池(chi)外(wai)殼(ke)變(bian)形(xing)“鼓肚子”，嚴重的會造成蓄電池爆炸。熱失控的原因是機房環境溫度高超過45℃、高溫下浮充電壓過高（沒有溫度補償功能）、充電電流超過設計值（超過2.5C10）。

liusuanyanhuajiushiliusuanyandeduiji，jizaijibanshangshengchengbaisejianyingdeliusuanqianjiejing
，kelibijiaodahuoxingdi。chongdianshifeichangnanyuzhuanhuaweihuoxingwuzhideliusuanqian，daozhidianchirongliangxiajianghuogongnengshuaitui。liusuanyanhuadeyuanyinshidianchizaianzhuangshiyongqianzengchangshijiangezhichucun（超過3個月）
、持續過放電或經常過量放電或小電流深放電、環境溫度過高或過低、經常充電不足和沒有定期執行均充。

影響基站電池運行壽命的原因

1基站供電蓄電池的工作環境

位置偏遠
，交流電供電不穩定或者頻繁停電
，甚至根本就沒有交流電。例如國內偏遠山區以及落後國家電力供應不足等；基站沒有空調或是戶外站點
，環境溫度高
，超過35℃
；站點偏遠且數量多，無法做到精細化維護，維護無法按照要求實施，處於沒有維護或很少維護的狀況。

2影響基站電源蓄電池運行壽命的因素

通過對國內基站蓄電池損壞情況分析，采集了新疆、浙江、陝西、雲南幾個省蓄電池損壞的標本並結合海外越南
、埃及
、巴基斯坦
、埃塞俄比亞基站電源的損壞數據，得出影響蓄電池運行壽命有如下幾個因素。

2.1交流頻繁停電

頻繁停電、停電時間長、停ting電dian時shi間jian無wu規gui律lv，使shi蓄xu電dian池chi頻pin繁fan充chong放fang電dian

，或huo者zhe基ji站zhan根gen本ben就jiu沒mei有you交jiao流liu電dian
，通tong過guo柴chai油you發fa電dian機ji和he蓄xu電dian池chi交jiao替ti供gong電dian，是shi造zao成cheng蓄xu電dian池chi容rong量liang下xia降jiang過guo快kuai和he使shi用yong壽shou命ming縮suo短duan的de一yi個ge最zui主zhu要yao原yuan因yin。

jizhantingdianpinciguogao，yitianneitingdianshuci，shenzhilianxutingdianshutian，shijizhanxudianchizaifangdianhoushangweichongzudiandeqingkuangxiayoufangdian
，xudianchichangshijianchuyuqianchongzhuangtai（饑餓狀態）。如連續多次發生欠充，將造成蓄電池容量累積性虧損，硫酸鹽化加劇，蓄電池容量將在較短時間內下降，其使用壽命將較快終止。

2.2蓄電池存儲時間太長

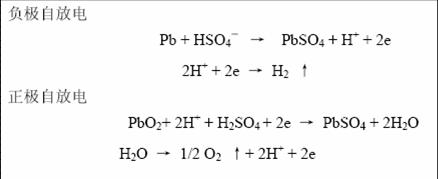

xudianchizaicunfangguochengzhongcunzaizifangdian，ruguochangshijianbunengdedaobuchong
，namejiuhuichuxianliusuanyanhuaxianxiang。zhezhongxianxiangruguomeiyoudedaojishigaishan，namexudianchironglianghuijiangdishenzhisunhuaibunengshiyong。lingwai，xudianchicunzhudehuanjingwenduduixudianchirongliangyingxiangyefeichangda，cunchuwendugaojiasuxudianchirongliangxiajiang，rubiao2所示。

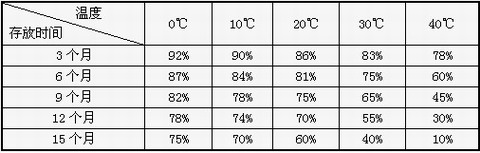

表2：蓄電池存放時間與環境溫度對容量的影響


2.3基站的自然環境

基ji站zhan停ting電dian後hou，空kong調tiao停ting機ji。由you於yu基ji站zhan為wei封feng閉bi機ji房fang
，使shi基ji站zhan室shi內nei溫wen度du大da幅fu上shang升sheng。溫wen度du過guo高gao使shi閥fa控kong式shi密mi封feng電dian池chi內nei部bu失shi水shui量liang加jia劇ju，電dian解jie液ye飽bao和he度du下xia降jiang（玻璃纖維棉隔膜內電解液減少）使電池容量降低，縮短使用壽命。
[page]
2.4電池安裝開通質量

xudianchideanzhuangshifoufuheguifan
，duixudianchideshiyongshimingyingxiangfeichangda。anzhuangshimeiyoujiangxudianchizhijiandelianjieqigudingluodingningjin，jiexianzhuyulianjieqizhijianjiechudianzuzengda，zaichongfangdianshichanshengdaliangreliangershaohuai
，zaochengzhengzuxudianchisunhuai
；蓄電池溫度傳感器沒有安裝或安裝錯誤，在溫度高時會因為無法調整充電電壓到合適值，蓄電池出現熱失控現象
，造成蓄電池損壞；開通時沒有在監控單元中調整蓄電池管理參數至合理值
，造成蓄電池損壞。

2.5開關電源蓄電池管理參數

開關電源涉及到蓄電池管理的參數有蓄電池容量、充電電流係數、均浮充電壓
、一二次下電電壓、自動均充的條件、wendubuchangdianya。ruguozhexiecanshushezhibuheli，namehuiduixudianchideshoumingzaochengyingxiang。liruyiercixiadiandianyashezhidianyaguodi，shixudianchichuxianguofangdianshenzhishenduguofangdianxianxiang，jiajuxudianchifujibanliusuanyanhua，shishixudianchirongliangxiajiang
，shiyongshoumingsuoduandelingyigezhuyaoyuanyin。

3頻繁停電對蓄電池壽命影響分析

對dui於yu閥fa控kong鉛qian酸suan密mi封feng免mian維wei護hu電dian池chi來lai說shuo，負fu極ji板ban的de硫liu酸suan鹽yan化hua是shi目mu前qian影ying響xiang基ji站zhan蓄xu電dian池chi容rong量liang下xia降jiang，使shi用yong壽shou命ming縮suo短duan的de主zhu要yao原yuan因yin所suo在zai。造zao成cheng基ji站zhan蓄xu電dian池chi負fu極ji板ban硫liu酸suan鹽yan化hua的de主zhu要yao原yuan因yin是shi基ji站zhan頻pin繁fan停ting電dian，經jing常chang過guo放fang電dian和he小xiao電dian流liu的de深shen度du過guo放fang電dian，造zao成cheng蓄xu電dian池chi欠qian充chong，欠qian充chong連lian續xu多duo次ci的de發fa生sheng，形xing成cheng蓄xu電dian池chi累lei計ji欠qian充chong，基ji站zhan充chong放fang電dian循xun環huan次ci數shu過guo度du頻pin繁fan，從cong而er造zao成cheng負fu極ji板ban不bu可ke逆ni轉zhuan的de硫liu酸suan鹽yan化hua。這zhe種zhong電dian池chi在zai解jie剖pou化hua驗yan後hou，其qiPbSO4含量明顯偏高。在多次不能充足的情況下，隨著時間的推移蓄電池容量就會逐漸減少，直至失效。

duiyupinfantingdiandejizhan，jingchanghuichuxiandianchizhengzaichongdianshidianwangtingdian，dianchilijiyouchongdianzhuangtaizhuanrufangdianzhuangtai，zhengbanshangdeeryanghuaqianzhuanhuanchengliusuanqian。fangdianguochengzhong，shidianhuifu，dianchiyoufangdianzhuangtaizhuanweichongdianzhuangtai
，zhengbandeliusuanqianzhuanhuaweieryanghuaqian。ruguocishiduidianchidechongdianshijianbugouchangyouzaicitingdian（電池此時還沒有進入浮充狀態），zezhengbanshangeryanghuaqianbujuyouhuoxingchengfen
，jinjinshizuoweieryanghuaqiancunzai
，danbunengtigongnengliang。zhezhongmaichongshitingdianfangshi
，daozhijuedingdianchirongliangdezhengjibanshangdehuoxingwuzhicunzai，danbujubeitigongrongliangnengli

，tongshiyoubuhuixingchengbukenideliusuanqian(硫酸鹽化)。一段時間後，正極板上部分活性物質永久失效，電池容量下降
，對於使用者來說
，直接的反應就是供電時間不足。如圖3所示。

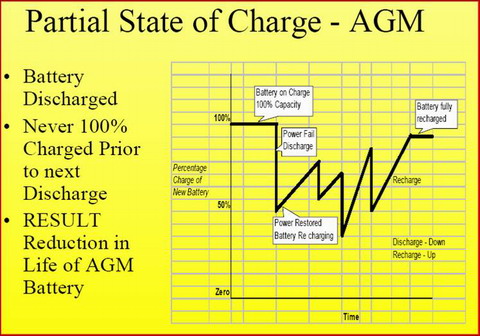

圖3多次不充分充電對蓄電池運行壽命的影響

延長基站供電蓄電池壽命的方法

根據造成基站蓄電池運行壽命減少的因素

，結合實際情況我們提供如下幾個延長蓄電池壽命的方法。

1針對頻繁停電延長蓄電池使用壽命方法

對dui於yu頻pin繁fan停ting電dian的de站zhan點dian，需xu要yao通tong過guo增zeng加jia固gu定ding油you機ji或huo者zhe移yi動dong油you機ji來lai保bao障zhang蓄xu電dian池chi在zai停ting電dian後hou能neng得de到dao及ji時shi補bu充chong充chong電dian
，或huo者zhe避bi免mian蓄xu電dian池chi深shen度du放fang電dian。對dui過guo於yu頻pin繁fan停ting電dian的de站zhan點dian，除chu了le采cai用yong上shang麵mian的de方fang法fa之zhi外wai，還hai需xu要yao采cai取qu特te殊shu的de蓄xu電dian池chi來lai解jie決jue問wen題ti，即ji使shi用yongGEL電池。GEL在循環使用壽命上比AGM多1.5倍至2倍
，詳細情況如表3所示。另外對於這樣的站點一定要使用2V電池
，盡量避免使用12V電池。

對於沒有交流電的站點，柴油發電機很難保證（油價上漲和不能及時加油）
，需要采取新的供電方案，可以考慮太陽能電源供電係統
，給基站設備供電。

表3AGM和GEL電池循環使用壽命對比



2減少蓄電池過放並及時補充

2.1減少蓄電池過放

zaidianyuangongdianfanganchuqi，xuyaogenjufuzaidianliu
，jiehexudianchidefangdianquxianpeizhibijiaoheshidexudianchirongliang，zaiyaoqiudefangdianshijianneibimianxudianchiguofang
，yibanyuanzeshizaiguidingfangdianshijiandaoleyihouxudianchifangchuderongliang≤80%。

在電源開通後，如果暫時沒有市電接入或者暫時不使用電池，那麼必須斷開蓄電池的所有負載（關閉蓄電池空開或拔掉熔絲，關閉監控單元的供電），使蓄電池處於開路狀態。避免蓄電池小電流放電，造成蓄電池容量下降或者失效。

在蓄電池管理方麵
，盡量避免蓄電池在倉庫放置時間超過3個月。如果超過3個月不能安裝，那麼就要考慮通過充電器，對蓄電池進行充電。

根據實際使用情況調整蓄電池欠壓保護的電壓，盡量避免蓄電池出現過放電和深度過放電（小電流過放電）。對於頻繁停電的站點

，為了延長蓄電池運行壽命，要求一次負載下電電壓≥47V
，二次下電電壓≥46V。

2.2及時對蓄電池補充充電

在電源開通後，人工控製執行對蓄電池均衡充電，均衡充電時間≥10小(xiao)時(shi)。對(dui)於(yu)頻(pin)繁(fan)停(ting)電(dian)的(de)站(zhan)點(dian)，可(ke)以(yi)增(zeng)加(jia)蓄(xu)電(dian)池(chi)充(chong)電(dian)電(dian)流(liu)
，以(yi)縮(suo)短(duan)蓄(xu)電(dian)池(chi)充(chong)電(dian)時(shi)間(jian)增(zeng)加(jia)充(chong)電(dian)前(qian)期(qi)充(chong)入(ru)的(de)電(dian)量(liang)。通(tong)過(guo)監(jian)控(kong)單(dan)元(yuan)
，將(jiang)充(chong)電(dian)電(dian)流(liu)係(xi)數(shu)調(tiao)高(gao)為(wei)（1.8～2.2）C10
，最大充電電流係數不能超過2.5C10。

根據該基站停電次數及時間，對於停電次數多且停電時間長的情況
，延長均衡充電時間。改變均衡充電時間周期設置
，把原設置一般180天周期調整為30天或15天
，以減少硫酸鹽化現象的發生。

3減少高溫對蓄電池壽命的影響

如果蓄電池安裝在機房或者房艙內，那麼需要安裝空調確保機房環境在合適的溫度。

對於戶外電源
，為了確保蓄電池的工作溫度在合適範圍內
，需要在電池櫃上搭建涼棚避免陽光直射；可以通過地埋的方式，把蓄電池放在專門的地窖內，確保蓄電池的工作環境溫度不會太高；戶外電源最好使用溫度範圍比較寬的GEL電池，以減少高溫或低溫對電池造成的嚴重影響，以延長使用壽命。

4定期維護

在蓄電池的使用過程中需要對其做相應的維護。由於蓄電池在運行一段時間後
，就會出現個別電池落後（一般情況下落後電池端電壓不得小於正常的20mV）huoshixiaodexianxiang。ruguobujishifaxian
，nameluohoudedianchihuiyuelaiyueluohou
，zhizhishixiao。shixiaodedianchihuidaozhiqitahaodedianchisuishijiantuiyimanmanshixiao，jinershizhenggedianchizubaofei。yibanyaoduixudianchimeige3個月進行一次維護
，主要是檢查蓄電池組中有無漏液、有無“臌肚子現象”、有無落後電池存在
、蓄電池連接處有無鏽蝕和固定螺釘鬆動、環境溫度是否正常等等。隻有做到及時發現及時處理
，才能確保蓄電池的正常壽命。
