產品特性：

• 采用小型封裝、麵向兩輪機動車穩壓器
• 額定電流為5A、額定電壓為400V
• 額定電流為 5A
  、具有軟關斷特性

應用範圍：

• 在小尺寸和低價格上有強烈需求的兩輪機動車

瑞薩 推出適用於兩輪機動車穩壓器和通用電池的引擎——CRD5CM反向導通晶閘管 。CRD5CM 在單個元件內整合了晶閘管 2和整流二極管。該產品將於2010年2月開始發售樣品。

CRD5CM主要麵向於在小尺寸和低價格上有強烈需求的兩輪機動車。而這類機動車目前在中國、印度和印度尼西亞等國的市場會持續增長。CRD5CM 的主要特性如下：

(1) 業內首款采用小型封裝
、麵向兩輪機動車穩壓器的反向導通晶閘管

除了是業內首款麵向兩輪機動車穩壓器的反向導通晶閘管以外

，CRD5CM的TO-220封裝也與瑞薩以前的晶閘管（單元件）產品采用的封裝一樣。這就意味著可以將安裝麵積縮小約50%，從而削減元件的安裝成本
，進而能夠設計出更小
、更經濟的穩壓器。

(2) 額定電流為5A
、額定電壓為400V的晶閘管

在實現單個、小型封裝的同時
，晶閘管利用了瑞薩的高級平麵結構
，可實現5A的額定電流、400V的額定電壓和80A（50Hz）的浪湧電流 。這樣，它就可以處理切換過程中產生的浪湧電流。

(3) 額定電流為 5A
、具有軟關斷特性的二極管

單個、小型封裝的二極管利用了瑞薩的高級平麵結構，實現了5A 的額定電流和80A（50Hz）的浪湧電流。

此外
，兩輪機動車穩壓器需要具有軟反向恢複特性的整流二極管。CRD5CM 的二極管具有軟關斷特性
，反向恢複時間 為 4.0μs（典型值），從而限製了整流換向過程中產生的電壓浪湧。

采用 TO-220 封裝的 CRD5CM 的熱阻為 2.8°C/W，工作溫度高達 150°C，從而可以在係統中使用較小的冷卻風扇。

< 產品背景資料 >

兩輪機動車和通用電池的引擎在發電機與電池之間使用了穩壓器，用以防止在高於電池存儲電壓值的電壓下產生的電流。它們通過開/關來自於發電機的電流來調節電壓。三相穩壓器模塊通常由3組晶閘管和二極管組成，每一組都有它們自己的封裝。（■ 見應用電路實例。）

隨著近幾年來電池逐漸趨向小型化、經濟化，因此對相關的
、有助於削減係統總成本的小型器件的需求也在不斷增長。

瑞rui薩sa已yi開kai始shi批pi量liang生sheng產chan麵mian向xiang兩liang輪lun機ji動dong車che和he其qi它ta應ying用yong的de晶jing閘zha管guan，而er這zhe些xie產chan品pin也ye到dao了le廣guang泛fan的de應ying用yong。現xian在zai，為wei了le滿man足zu市shi場chang需xu求qiu，瑞rui薩sa利li用yong其qi積ji累lei的de設she計ji工gong藝yi技ji術shu和he元yuan件jian布bu局ju方fang麵mian的de專zhuan業ye知zhi識shi將jiang晶jing閘zha管guan與yu二er極ji管guan整zheng合he到dao了le單dan個ge元yuan件jian中zhong。新xin型xingCRD5CM反向導通晶閘管采用與標準晶閘管相同的封裝。這就使得設計出更小
、更經濟的穩壓器成為現實。

瑞薩會不斷開發此類新產品，進而通過提供電流容量更大的模型，不斷擴大產品陣容。

< 典型應用 >

•兩輪機動車

•通用電池

< 日本售價 > * 僅供參考

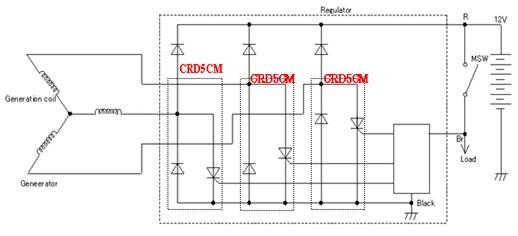

<應用電路實例>



< 技術指標 >
