產品特性：

• 該器件將第三代P溝道TrenchFET技術延伸至超小封裝
• 在2mmx2mm的占位麵積內用兩個20V P溝道功率MOSFET
• 導通電阻最多可減少44%

應用範圍：

• DC-DC降壓轉換器
• 便攜設備中的負載
  、功放和電池開關

賓夕法尼亞、MALVERN — 2009 年 4 月 30 日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布

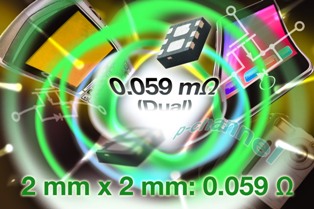

，推出具有兩個20V P溝道的第三代TrenchFET®功率MOSFET --- SiA921EDJ，其導通電阻是目前所有雙P溝道器件當中最小的，所采用的熱增強PowerPAK® SC-70封裝的占位麵積隻有2mmx2mm。

SiA921EDJ在4.5V和2.5V條件下分別具有59 mΩ和98 mΩ的超低導通電阻。第三代TrenchFET® MOSFET的低導通電阻意味著更低的傳導損耗，使器件在開關時比市場上任何雙P溝道功率MOSFET所消耗的能量都要少。

而其他最接近的P溝道器件在4.5V柵極驅動電壓、大於12V的柵源額定電壓下的導通電阻為95mΩ，在2.5V驅動電壓下的導通電阻為141mΩ，分別比SiA921EDJ高38%和44%。PowerPAK® SC-70封裝的占位麵積為2mmx2mm，隻有TSOP-6封裝尺寸的一半，而導通電阻則不相上下。

通過推出SiA921EDJ，Vishay將第三代P溝道TrenchFET®技術應用到適用於手持式電子產品的超小封裝中。新器件可用於DC-DC降壓轉換器，以及手機
、智能手機、PDA和MP3播放器等便攜式設備中的負載、功放和電池開關。SiA921EDJ更低的導通電阻意味著更少的功耗，節約電能並延長這些設備在兩次充電期間的電池壽命。

SiA921EDJ TrenchFET®功率MOSFET 符合IEC 61249-2-21的無鹵素規定。該器件現可提供樣品，並已實現量產，大宗訂貨的供貨周期為10至12周。
