遠程控製在路燈、停車場和室內照明的應用



LED為調光和改變照明色彩提供了更大的設計靈活性，非常適合建築照明
、室內照明及調光
、高能效路燈和室外照明等應用，這類應用中可以遠程控製照明。



這些應用能夠帶給用戶極大的增值空間

，但是
，為了在市場上取得成功，把照明設施升級為LED技術的成本必須控製在最低水平。毫無疑問
，能夠重複利用現有基礎設施的方案也必然是最受市場歡迎的方案。



在遠程控製LED照明應用中，產品升級成本最高的基礎架構是控製LED照明布線。幸運的是，可以利用兩種技術省去這筆昂貴的升級費用：LED燈可以通過無線鏈路控製或利用PLC技術通過現有的電力線控製。



PLCjishunenggouzhichiyuanjulitongxin，dandangjiaoliuxianludeduanluqihuobianyaqibuyunxushujuliuziyouchuanshushi
，kenengdailaiyixiewenti。suiranwuxiantongxinbucunzaizheyiwenti
，dantongxinpinlvxianzhizaimianshouquanboduan
，wuxiantongxinjuliyeshoudaoyidingxianzhi。youxieqingkuangxia，keyijiangzheliangzhongjishuxiangjiehededaozuijiadejiejuefangan：在沒有變壓器阻隔的情況下采用電力線通信
，而利用無線連接支持跨變壓器設計。





通信範圍。這取決於具體應用，對於住宅的室內應用

，30m左右的通信範圍即可滿足要求，路燈則需要數千米的通信範圍。



低功耗。LED的一個重要賣點是高能效。關閉照明、隻有通信線路保持有效狀態時
，需要保證LED燈的功耗最低，這一點對於設計非常關鍵。



通信速率。有些照明應用隻需較低的通信速率(幾kbps)即可滿足調光控製和故障狀態讀取的要求。但是
，建築照明有時會需要非常高的數據速率，甚至達到100kbps。洗牆燈就屬於這類應用的一個典型例子
，通過一條總線控製多個照明燈，並需要不斷改變燈光色彩。



低成本。絕大多數照明應用都有類似要求。



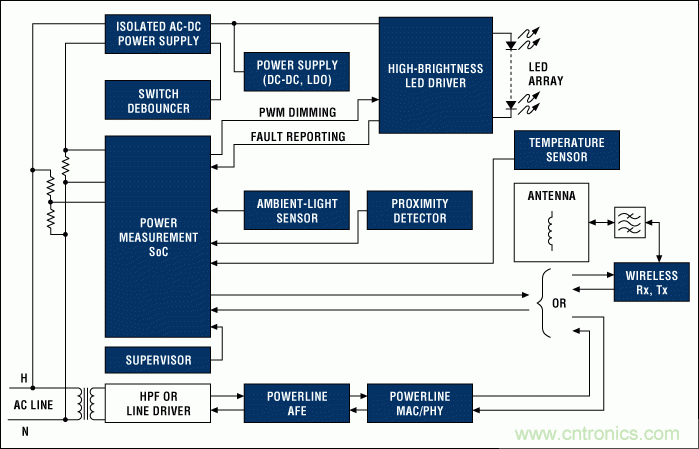

典型的無線控製照明係統框圖

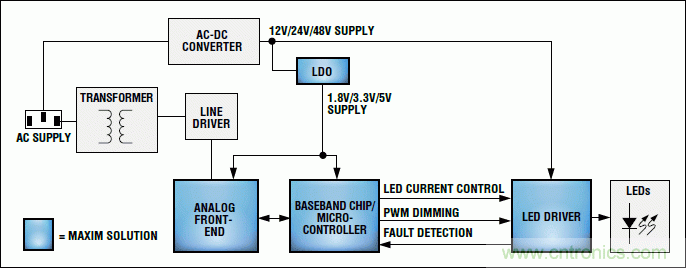

典型的PLC控製照明係統框圖。



遠程控製照明係統通常包括一個微控製器，它可以是一個分立單元，或者集成在另一IC內部。多數情況下
，一個基本的微控製器即足以滿足要求

，除非係統采用的是複雜的通信協議和複雜堆棧(例如ZigBee®)。該控製器負責處理通信協議解碼、LED驅動器調光信號
、讀取故障狀態等功能，並用於控製燈的照明效果(例如劇場調光)。



照明應用采用無線通信時，可以選擇Maxim提供的MAX1473接收器和MAX1472發送器。這些產品工作在300MHz至450MHz免授權波段
，室內環境下通信距離可以達到30m至50m。MAXQ610微控製器以極低成本提供上述所有必備功能。



對於PLC應用，Maxim的解決方案包括MAX2991模擬前端(AFE)和MAX2990基帶處理器。這些器件構成一套完整的電力線發送/接收芯片組，能夠以高達100kbps的數據率

，在長達10km的電力線上傳輸數據。這一傳輸距離使其非常適合路燈照明係統。MAX2990集成了一個帶有PWM輸出的微控製器，用於控製LED驅動器的PWM調光輸入。這一功能省去了產生調光信號的其它電路。



本文轉載自Maxim。
