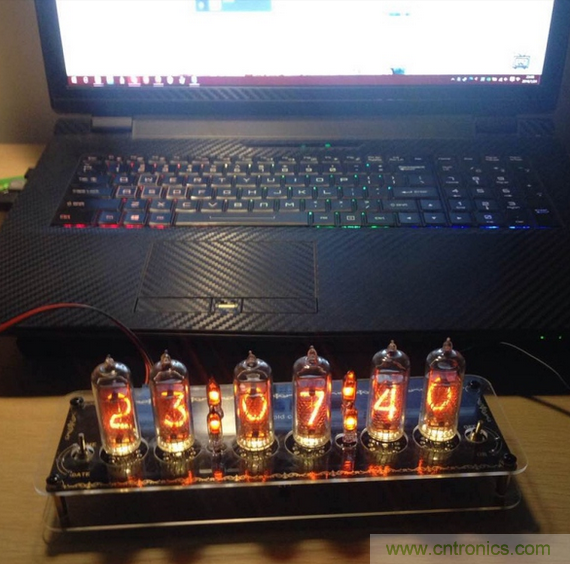

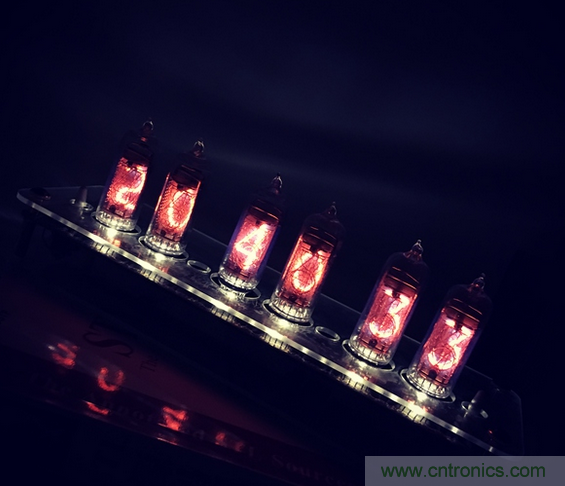

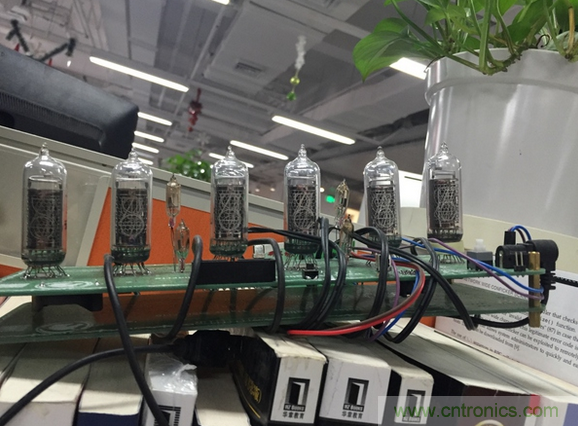

這是基友在哈爾濱製作的他的輝光管時鍾，比我多了幾個冒號，我嫌太擠了就沒有加：



　　



言歸正傳
，看了一下回答
，基本上都是屬於手工藝要求比較高或者很難複現的東西（這難道要怪我藝術細胞幾近沒有嗎？冷漠臉）
，作(zuo)為(wei)一(yi)個(ge)工(gong)科(ke)狗(gou)，當(dang)然(ran)不(bu)喜(xi)歡(huan)不(bu)可(ke)複(fu)製(zhi)的(de)成(cheng)功(gong)
，半(ban)年(nian)前(qian)工(gong)作(zuo)不(bu)順(shun)利(li)感(gan)情(qing)不(bu)順(shun)利(li)
，就(jiu)和(he)還(hai)在(zai)哈(ha)爾(er)濱(bin)上(shang)研(yan)究(jiu)生(sheng)的(de)基(ji)友(you)一(yi)起(qi)合(he)作(zuo)做(zuo)了(le)個(ge)高(gao)端(duan)版(ban)本(ben)的(de)輝(hui)光(guang)管(guan)時(shi)鍾(zhong)，他(ta)負(fu)責(ze)電(dian)路(lu)板(ban)繪(hui)製(zhi)，我(wo)負(fu)責(ze)軟(ruan)件(jian)編(bian)寫(xie)，製(zhi)作(zuo)完(wan)成(cheng)之(zhi)後(hou)原(yuan)理(li)圖(tu)PCB、BOM材料表
、源代碼留存，覺得隻要不是智障應該都可以照方抓藥做出來效果一模一樣的成品放在家裏。

　　

輝光管又被有些人稱為熒光數碼管
，普遍被用來進行數字顯示
，最近影視作品裏出現的頻率還是比較高的：

　　

明日世界：

　

　　

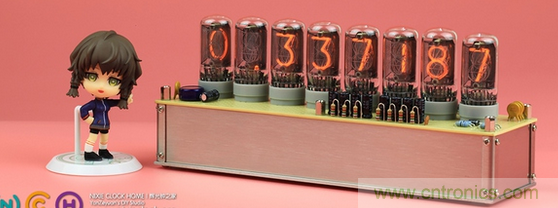

命運石之門：



　



玻bo璃li管guan中zhong包bao括kuo一yi個ge金jin屬shu絲si網wang製zhi成cheng的de陽yang極ji和he多duo個ge陰yin極ji。大da部bu分fen數shu碼ma管guan陰yin極ji的de形xing狀zhuang為wei數shu字zi。管guan中zhong充chong以yi低di壓ya氣qi體ti，通tong常chang大da部bu分fen為wei氖nai加jia上shang一yi些xie汞gong和he／或氬。給某一個陰極充電，數碼管就會發出顏色光，視乎管內的氣體而定，一般都是橙色或綠色。

　　

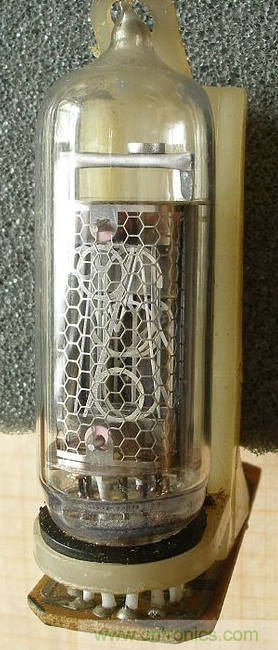

下麵這張圖就是一隻完好的輝光管：



　

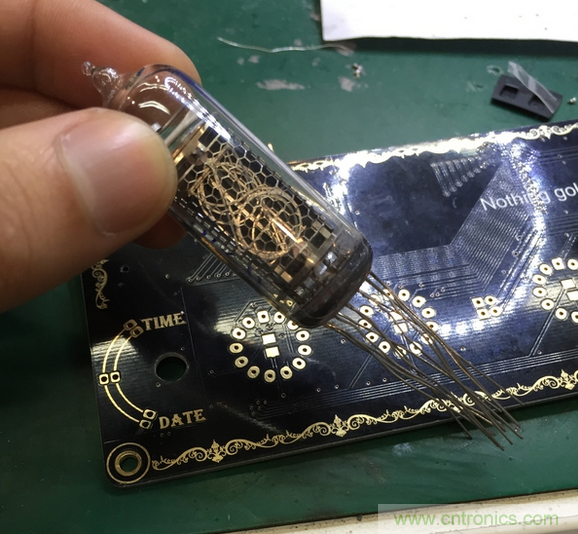

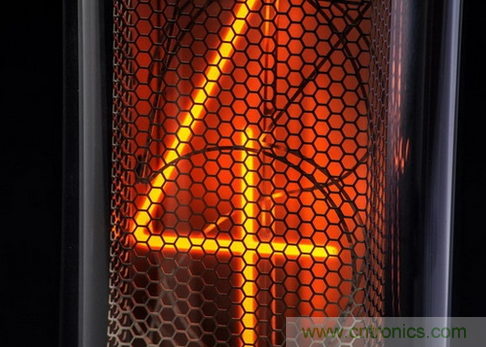

這是一隻德國DIY達人Dalibor Farný製作的輝光管，可以比較清晰的看出輝光管內部燈絲點燃後的光芒：



　



越寫越不想寫了，感覺就跟平時做完工作根本懶得寫備注或者筆記一樣的（事情就是這樣的啊這麼簡單連我這種智障都會做還有什麼好說的）。

　　

輝光管是靠較高電壓（170V）直zhi流liu電dian驅qu動dong燈deng絲si發fa光guang來lai顯xian示shi工gong作zuo的de
，而er這zhe種zhong燈deng絲si點dian燃ran的de時shi候hou是shi溫wen暖nuan的de橘ju紅hong色se
，周zhou圍wei環huan繞rao有you淡dan淡dan的de淡dan藍lan色se光guang芒mang
，很hen適shi合he單dan身shen狗gou晚wan上shang失shi眠mian的de時shi候hou盯ding著zhe發fa呆dai。

　　

跟(gen)基(ji)友(you)設(she)計(ji)完(wan)輝(hui)光(guang)時(shi)鍾(zhong)的(de)要(yao)點(dian)之(zhi)後(hou)他(ta)就(jiu)開(kai)始(shi)畫(hua)板(ban)子(zi)了(le)，調(tiao)試(shi)過(guo)程(cheng)還(hai)是(shi)挺(ting)有(you)意(yi)思(si)的(de)，直(zhi)接(jie)在(zai)覆(fu)銅(tong)板(ban)上(shang)用(yong)油(you)筆(bi)畫(hua)出(chu)來(lai)然(ran)後(hou)腐(fu)蝕(shi)原(yuan)型(xing)驗(yan)證(zheng)板(ban)，圖(tu)這(zhe)裏(li)就(jiu)不(bu)放(fang)了(le)，手(shou)機(ji)換(huan)了(le)，微(wei)信(xin)聊(liao)天(tian)記(ji)錄(lu)沒(mei)有(you)轉(zhuan)移(yi)到(dao)新(xin)手(shou)機(ji)上(shang)

，如(ru)果(guo)看(kan)得(de)人(ren)多(duo)了(le)我(wo)再(zai)找(zhao)他(ta)要(yao)然(ran)後(hou)補(bu)上(shang)。

　　

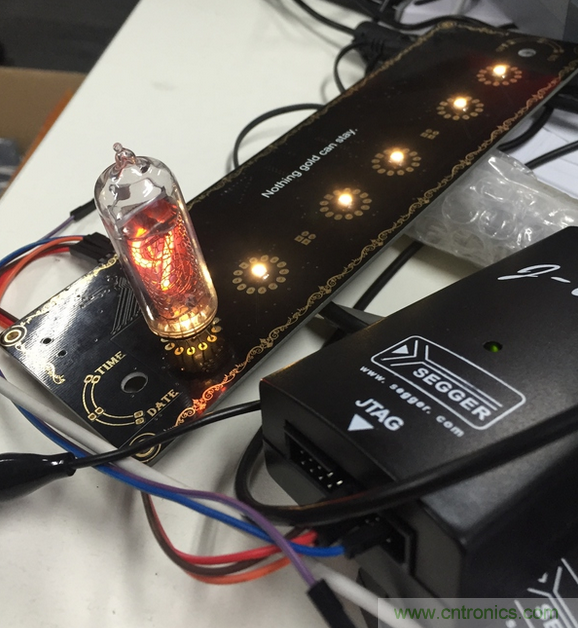

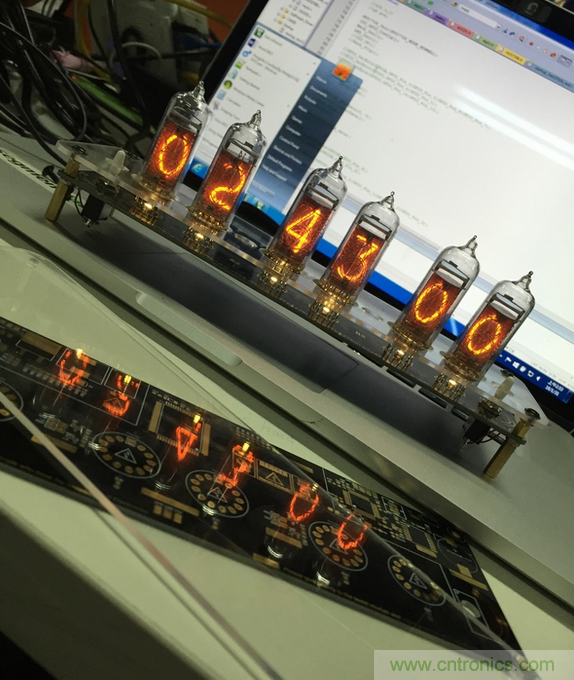

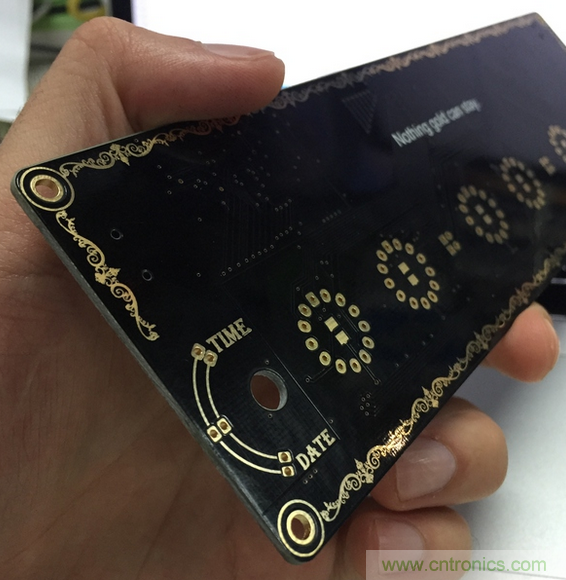

最後發PCB給深圳嘉立創製板（嘉立創還需要別人給打廣告？），用的是黑色沉金工藝，製作出來的成品板是這樣的：



　　



忽略中間那個白字的字體。。用的字體嘉立創沒有，出來給的是宋體的英文，瞎了狗眼。

　　

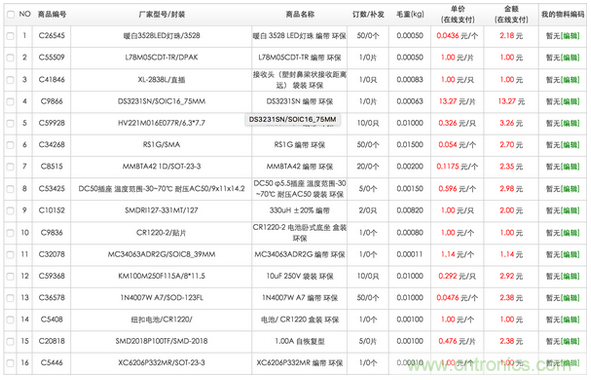

而且選嘉立創是因為所有的電子配件基本都可以在他家一次性買完了。

　　

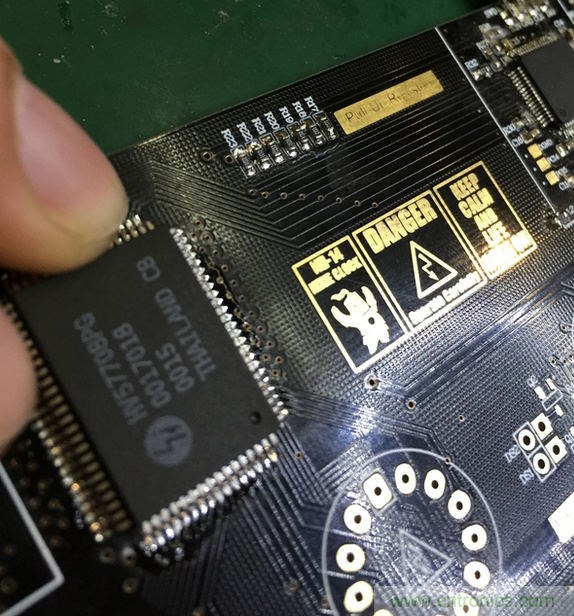

主控用的是STM32，輝光管引腳很多，一個一個控製太浪費IO口就用的串轉並芯片HV57708PG，時鍾芯片用的是DS3231SN。硬件基友在哈爾濱調試，軟件我在成都出差的時候趴賓館調試，聯合調試完全就是一場災難，靠著微信跟照片來猜bug的原因hhhhh。講開了又是另一段故事了，但是沒人在乎對不對，反正大家都是不在乎過程隻在乎結果：）

　

　　

輝光管用的是前蘇聯的IN-14
，淘寶一搜就有
，擔心有壞管所以買了七個：



　　

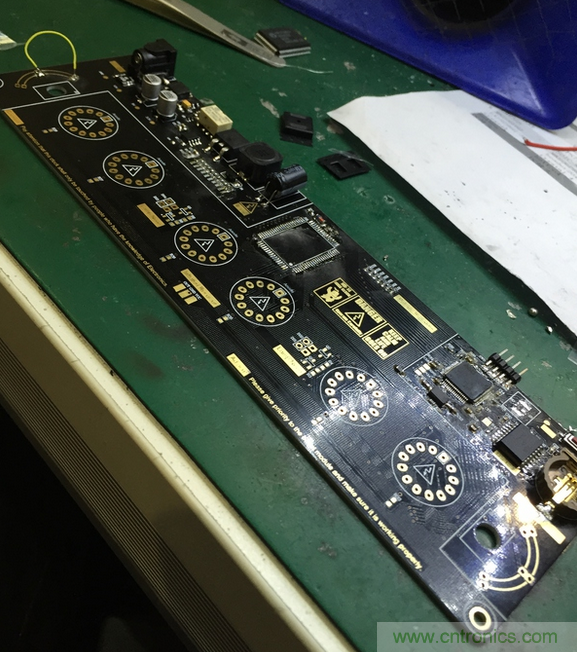

剩下的事情就是純粹沒有技術含量的焊接工作了：



　　

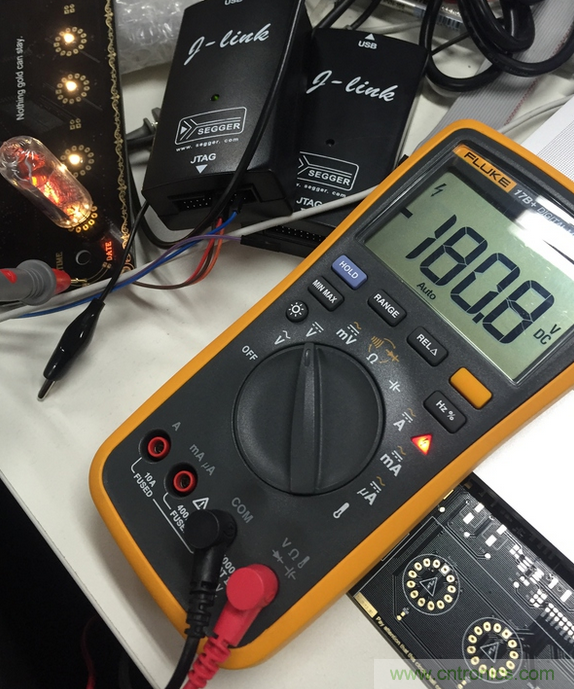

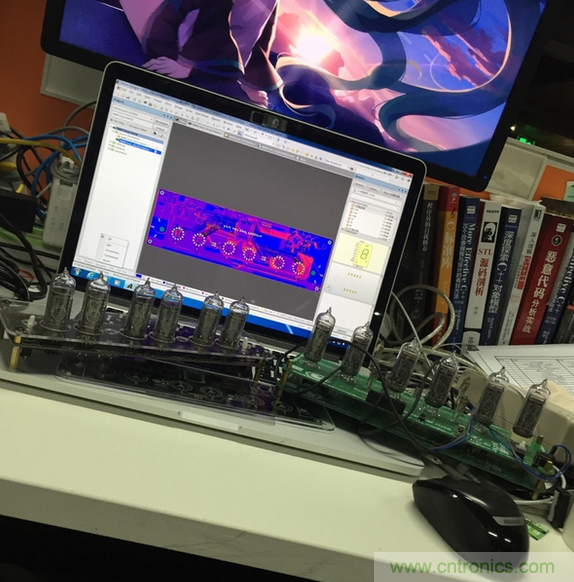

底層器件焊完就是一個個焊接輝光管測試，看看有沒有哪個數字是不亮的，順便測試一下電壓：



　　



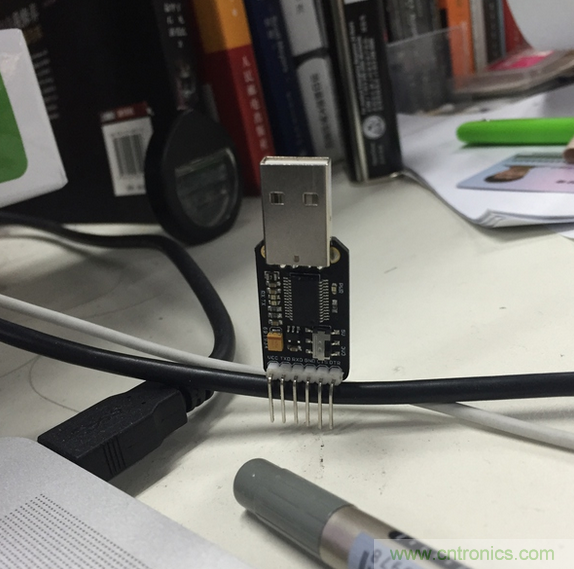

六個焊接完，下載進程序

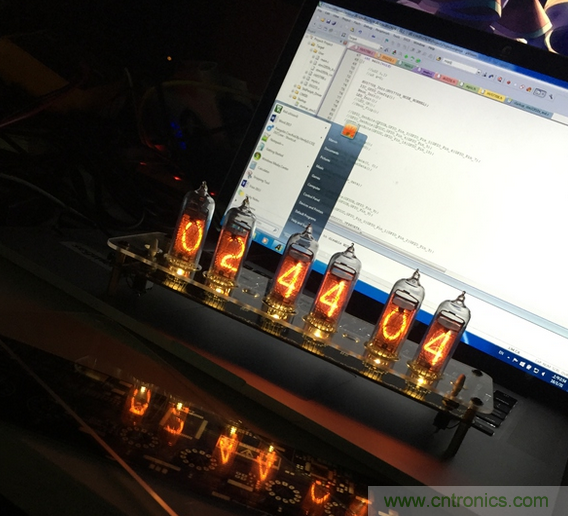

，voila



　　



其實呢，做輝光管是我大二的時候就跟實驗室的朋友一起搞著完了
，那時候窮，還在用南京產的10塊錢一隻的管子，直接腐蝕銅板，飛線跳來跳去，沒有做boost升(sheng)壓(ya)，就(jiu)用(yong)實(shi)驗(yan)室(shi)夥(huo)伴(ban)的(de)超(chao)級(ji)大(da)超(chao)級(ji)沉(chen)的(de)變(bian)壓(ya)器(qi)來(lai)手(shou)動(dong)升(sheng)壓(ya)，那(na)個(ge)電(dian)源(yuan)有(you)兩(liang)個(ge)跟(gen)二(er)踢(ti)腳(jiao)大(da)似(si)的(de)電(dian)容(rong)
，每(mei)次(ci)用(yong)完(wan)都(dou)要(yao)短(duan)接(jie)放(fang)電(dian)，防(fang)止(zhi)有(you)人(ren)不(bu)小(xiao)心(xin)碰(peng)到(dao)觸(chu)電(dian)，就(jiu)套(tao)上(shang)寬(kuan)大(da)的(de)係(xi)服(fu)，拿(na)著(zhe)鉗(qian)子(zi)跟(gen)基(ji)友(you)一(yi)人(ren)一(yi)次(ci)去(qu)，電(dian)容(rong)短(duan)接(jie)會(hui)炸(zha)響(xiang)的(de)，有(you)一(yi)次(ci)電(dian)壓(ya)太(tai)高(gao)了(le)，桌(zhuo)子(zi)都(dou)被(bei)炸(zha)黑(hei)了(le)哈(ha)哈(ha)哈(ha)哈(ha)哈(ha)哈(ha)哈(ha)。

　　

我好懷念那個時間啊。沒有照片，隻有回憶。

　　

和一幫誌同道合的人在一起，做東西什麼都不為，就為了高興。

　　

大(da)四(si)畢(bi)業(ye)的(de)時(shi)候(hou)，做(zuo)了(le)個(ge)第(di)二(er)個(ge)版(ban)本(ben)的(de)輝(hui)光(guang)管(guan)時(shi)鍾(zhong)，本(ben)來(lai)是(shi)想(xiang)送(song)人(ren)的(de)，後(hou)來(lai)一(yi)直(zhi)沒(mei)有(you)給(gei)她(ta)，這(zhe)又(you)是(shi)另(ling)一(yi)段(duan)故(gu)事(shi)了(le)，不(bu)講(jiang)也(ye)罷(ba)
，我(wo)這(zhe)種(zhong)狗(gou)想(xiang)說(shuo)什(shen)麼(me)話(hua)最(zui)後(hou)都(dou)會(hui)變(bian)成(cheng)隻(zhi)有(you)一(yi)個(ge)哦(o)字(zi)。

　　

輝光管時鍾V2.0

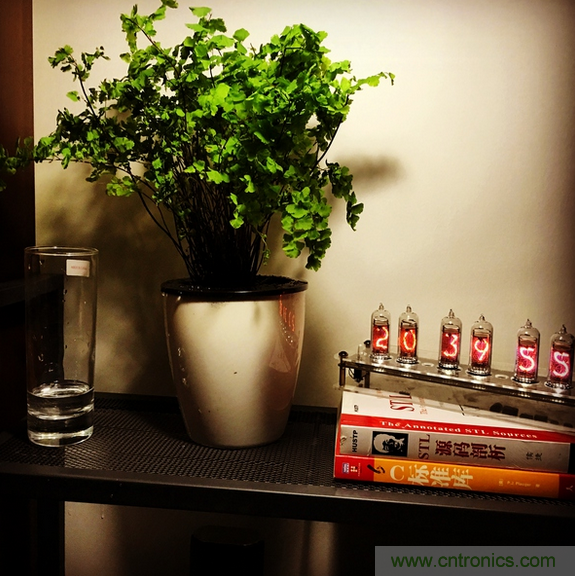

輝光管時鍾V2.0和V3.0的合照：





我呢，翻過去的照片的時候，劃過的大概都是某個人的痕跡，嘛，嘴硬，不承認很喜歡你。
