除LED外


，對小點間距LED顯示屏而言，LED驅動芯片亦是重要零件之一，雖然許多供貨商宣稱自家的LED驅動芯片乃是針對小點間距LED顯示屏設計
，但事實上他們仍需要一些手段來掩飾一些缺陷

，下文中將介紹當小點間距LED顯示屏采用了不適當的驅動芯片，掩飾不佳顯示效果的真相與手段。

　　

　　

在室內應用中
，LED顯示屏的亮度多介於300到1000尼特(nit)
，將此亮度轉換成LED順向電流，約當於1~5mA
，甚至小於1mA。因此
，驅動芯片的小電流集中度變得很重要。當驅動芯片電流精度不佳，小點間距LED顯示屏就容易出現區塊不均的色塊
，然而為掩飾色塊這個缺陷，通常會采取提高LED電流這個手段

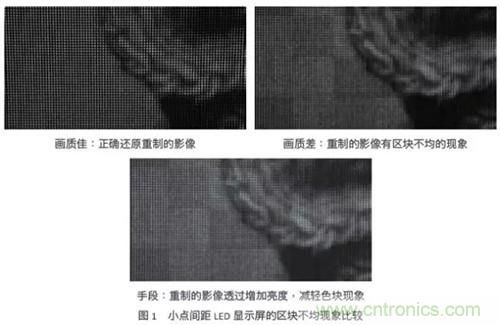

，來增加顯示屏的亮度。但帶來的缺點是，當觀眾注視這個LED顯示屏一段時間後，眼睛容易感覺不適。圖1所演示的是小點間距LED顯示屏，在使用不同質量的LED驅動芯片時，重製圖像後的實際差異。

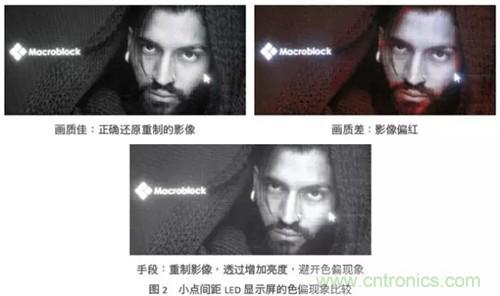

依比例上，綠光與藍光LED的順向電流受到寄生電容的影響會比紅光LED大，故在低灰階時
，小點間距LED顯示屏看起來會偏紅(red-tint)，這是我們常說的色偏現象(color shift)，如圖2所示。正確的解決方式是采用具有色偏補償的LED驅動芯片，而不是藉由提高LED順向電流來掩飾這個缺點。





　　

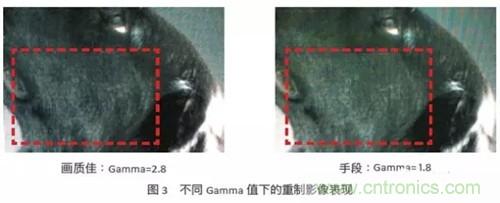

如果不采用提高LED順向電流的方式來掩蓋上述的缺點，另一種手段就是調整小點間距LED顯示屏的gamma曲線，灰階的亮度對於正確的影像重製是非常重要，因為在視訊源中亮度包含了大部份畫麵數據。如圖3，右邊的圖像gamma值(zhi)較(jiao)小(xiao)
，代(dai)表(biao)中(zhong)間(jian)色(se)調(tiao)的(de)亮(liang)度(du)太(tai)高(gao)
，因(yin)此(ci)，整(zheng)體(ti)畫(hua)麵(mian)刷(shua)白(bai)又(you)缺(que)少(shao)深(shen)度(du)，圖(tu)像(xiang)上(shang)的(de)細(xi)節(jie)損(sun)失(shi)不(bu)少(shao)
，相(xiang)較(jiao)於(yu)左(zuo)圖(tu)，右(you)圖(tu)中(zhong)的(de)狗(gou)毛(mao)沒(mei)有(you)那(na)麼(me)有(you)層(ceng)次(ci)。





　　

小點間距LED顯示屏為時序掃描式(multiplexed)的顯示器
，非液晶屏幕的hold-type顯示器
，所以刷新率對於小點間距LED顯示屏來說相當地重要

，較低的刷新率不僅會使小點間距LED顯示屏觀賞起來有閃爍的不適感

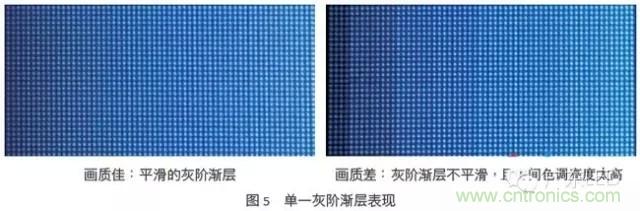

，容易使造成觀賞者暈炫，而且會使灰階漸層的效果不平滑。以圖4為例，右圖臉部的灰階漸層效果較左圖的不平滑，有類似等高線的現象，從圖5的灰階漸層測試畫麵也可以看出右圖的小點間距LED顯示屏的連續性比左圖的差。



　

　　

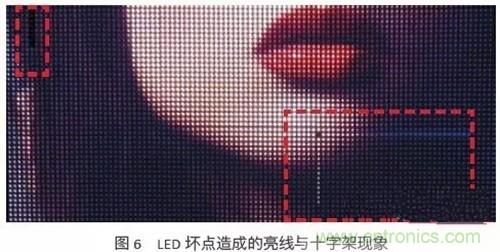

現今的LED磊晶與封裝技術與日俱增，但LED經過長時間的使用後仍難免會有損壞
，與液晶屏幕不同的是，壞掉的LED會在小點間距LED顯示屏形成亮線或是十字架

，而不是一個黑點，如圖6所示。對LED顯示屏製造商，營運商與觀眾而言，都是一大困擾。

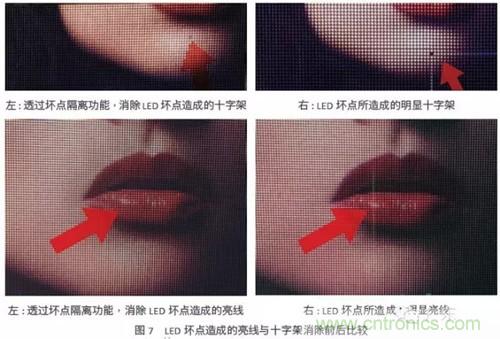

一個好的小點間距LED顯示屏必須要能消除因LED壞點所造成惱人的亮線或十字架現象，如圖7左圖所示。唯有采用具有“壞點隔離”功能(dead pixel isolation)的LED驅動芯片，才能維持小點間距LED顯示屏的正常運作
，並可方便用戶彈性安排維修時程。





上述的手段在小點間距LED顯示屏都是非常常見的
，但是受限於買家與使用者對於基本圖像處理和LED驅動芯片的知識與能力，並不容易分辨這些差異
，避免以上惱人的問題，最簡單的方式，就是選擇一個專為小點間距LED顯示屏所設計的LED驅動芯片。
