智能變色杯墊DIY，在家也能玩浪漫！
發布時間：2015-02-05 責任編輯：sherryyu
【導讀】古詩中的夜光杯誠然不容易得到，但現在可是21shijile，zhetengchuyikuantongyangyijingdebeizibusuannanshi。jintianwomengengjinyibu，dazaoyikuannengherenyibolibeijiaohu，genjuwendubiansefaguangdebeidian，liyongtajiangmeiyigebolibeidoubiancheng”夜光杯”。來看看小編分享的這個智能變色杯墊是如何DIY的吧！
葡萄美酒夜光杯，欲飲琵琶馬上催。醉臥沙場君莫笑，古來征戰幾人回。
古詩中的夜光杯誠然不容易得到，但現在可是21世紀了，折騰出一款同樣意境的杯子不算難事。
今天我們更進一步，打造一款能和任意玻璃杯交互，根據溫度變色發光的杯墊，利用它將每一個玻璃杯都變成”夜光杯”。

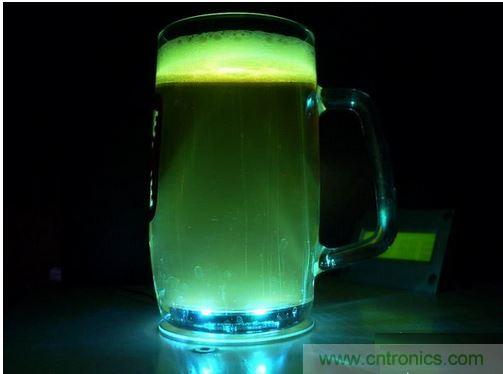

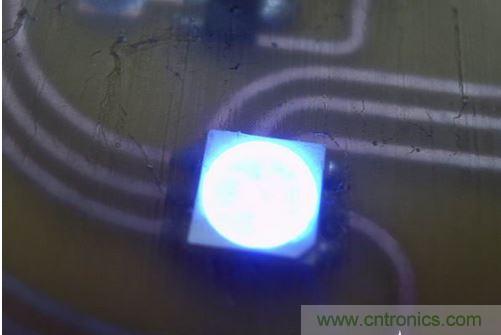

杯墊上有四個彩色LED，隨放在它上麵的玻璃杯溫度不同而發出不同顏色的光。

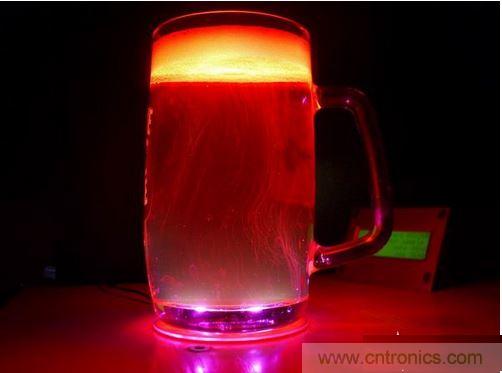

在20攝氏度以下，發出冷色調的光，在28攝氏度以上，發出暖色調的光。而當沒有杯子擱在上麵（在室溫20至28攝氏度之間）時，它將會自動關閉。
當然，你也可以自己修改這個邏輯。
效果是神奇的，原理卻是簡單的。它的主要原理就是依靠溫度傳感器LM35采集杯子溫度數據，然後通過ATtiny13V-10PU(＄1.1731)這個MCU計算出對應的顏色後，以PWM方式調製彩色LED，控製它變色。

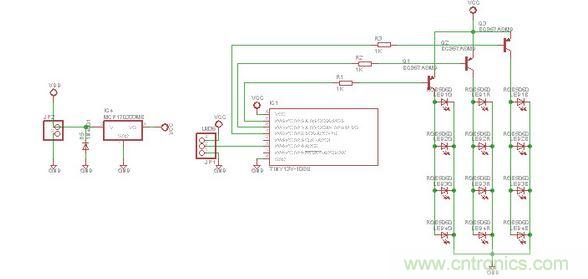

電路圖如下，夠簡單吧！

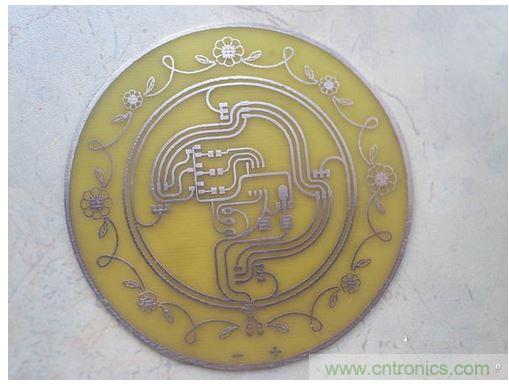

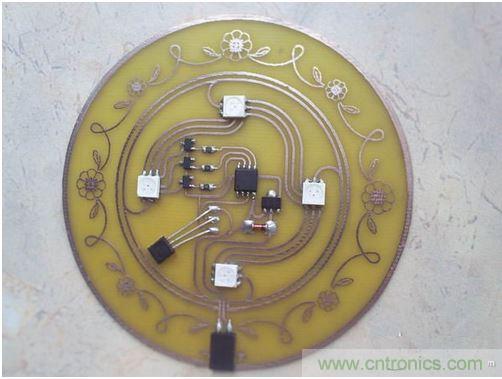

這款杯墊的PCB板設計也相當藝術。

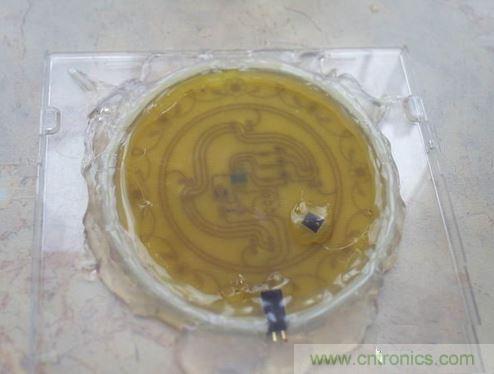

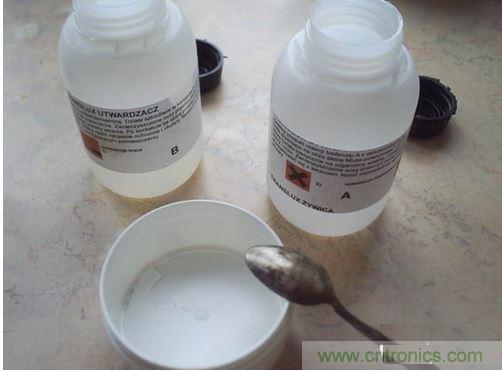

焊接上元件以後，使用透明的環氧樹脂將PCB板封裝起來，然後加工成杯墊狀。
