產品特性：

• 提供 185 MHz 業界最高像素時鍾頻率
• 雙信道 LVDS 發送器支持 WQXGA 顯示
• 90 mW 功耗延長電池使用壽命
• 7 毫米 x 7 毫米雙排 QFN 封裝

適用範圍：

• 平板電腦、電子書、筆記本電腦以及便攜式顯示監控器　　

日前

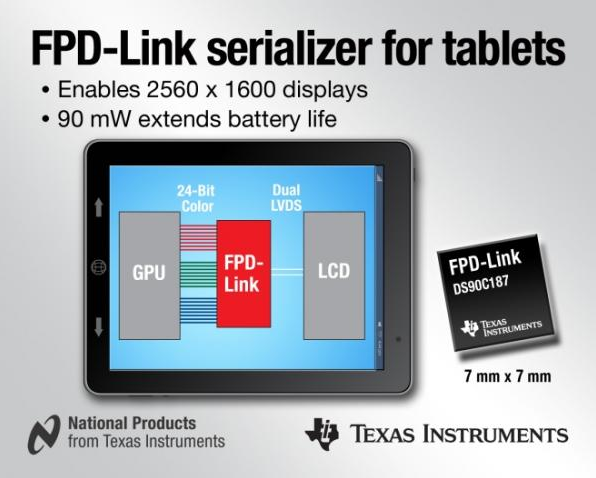

，德州儀器 (TI) 宣布推出一款低功耗 FPD-Link 串行器，可為平板電腦、電子書、筆記本電腦以及便攜式顯示監控器帶來業界最高屏幕分辨率並延長電池使用壽命。該雙信道 LVDS DS90C187 提供 185 MHz 業界最高像素時鍾頻率，支持 30 Hz WQXGA LCD 麵板以及 60 Hz QXGA 麵板。DS90C187的功耗僅為90 mW
，可延長電池使用壽命
，且其支持1080p WUXGA 屏幕分辨率，而性能最接近的競爭產品隻能達到 174 MHz。

FPD-Link 是 LCD 麵板的原始 LVDS 接口，可與 TI FlatLink互操作。它采用 3 個或3個以上差分信號以及 1 個時鍾為麵板發送視頻數據。LVDS 是(shi)中(zhong)等(deng)尺(chi)寸(cun)顯(xian)示(shi)麵(mian)板(ban)最(zui)廣(guang)泛(fan)使(shi)用(yong)的(de)接(jie)口(kou)，不(bu)需(xu)要(yao)配(pei)置(zhi)軟(ruan)件(jian)
，可(ke)為(wei)批(pi)量(liang)生(sheng)產(chan)加(jia)速(su)產(chan)品(pin)上(shang)市(shi)進(jin)程(cheng)。此(ci)前(qian)，平(ping)板(ban)電(dian)腦(nao)的(de)屏(ping)幕(mu)分(fen)辨(bian)率(lv)隻(zhi)需(xu)采(cai)用(yong)單(dan)信(xin)道(dao) LVDS 接口，但隨著平板顯示屏尺寸的不斷增加以及更高分辨率顯示屏的發展
，雙信道 LVDS 接口也在快速發展。

DS90C187 的主要特性與優勢

- 在 WUXGA (1920 x 1200) 高清分辨率及 24 位 RGB 色彩下工作時，單個 1.8 V 電源軌支持 90 mW（典型值）超低功耗；

- 185 MHz 像素時鍾可支持 24 位色彩，視頻分辨率在 30 Hz 時達 WQXGA (2560 x 1600)


，在 60 Hz 時達 QXGA (2048 x 1536)，可提高消費者的視頻體驗；

- 小型 7 毫米 x 7 毫米雙排 QFN 封裝可最大限度縮小電路板麵積，簡化布局；

- 支持更低擺幅 LVDS，可減少電磁幹擾 (EMI)；

- 可選 18 位彩色模式
、每像素 6 位，可進一步降低功耗並兼容於更低成本的麵板。

DS90C187 可與 DS90C185 單信道 FPD-Link 串行器結合，其功耗僅為 50 mW
，不但支持 60 Hz 高達 SXGA+ (1400 x 1050) 的 24 位 LCD 屏幕分辨率，而且還采用 6 毫米 x 6 毫米微型封裝。DS90C187 與 DS90C185 可為移動計算設計人員提供最豐富的選項，充分滿足其對圖形處理器與顯示麵板的選擇。該串行器是處理器和 LCD 顯示屏之間的橋梁，能與 TI 智能多內核 OMAP 應用處理器結合，實現高分辨率視頻。
