MIPI是2003年由ARM，Nokia，ST，IT等公司成立的一個聯盟，旨在把手機內部的接口如存儲接口
，顯示接口，射頻/基帶接口等標準化，減少兼容性問題並簡化設計。



MIPI聯盟有不同的工作組
，分別定義一係列的手機內部接口標準，如攝像頭接口CSI、顯示接口DSI、射頻接口DigRF等。統一接口標準的好處是手機廠商可以根據需要從市麵上靈活選擇不同的芯片和模組，方便快捷的進行外觀和功能的設計。



圖1.MIPI聯盟



下圖2所示MIPI結構分為物理層、協議層和應用層。目前比較成熟的MIPI應用有攝像頭CSI接口
、顯示屏DSI接口和基帶和射頻間DigRF接口，而其他例如UFS、LLI等規範正在逐步製定和完善過程中。

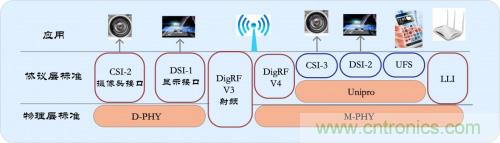

圖2.MIPI接口結構





MIPI-DSI屬於MIPI子協議，為 Display工作組製定的關於顯示模組接口的規範標準。MIPI-DSI使用D-PHY作為物理層傳輸。



D-PHY采用1對源同步的差分時鍾和1～4對差分數據線來進行數據傳輸。數據傳輸采用DDR方式，即在時鍾的上下邊沿都有數據傳輸。



（1）D-PHY傳輸狀態：低功耗LP和高速HS。

LP（單信號0V~1.2V）：低功耗模式，10Mbps傳輸速度、異步傳輸，主要用於傳輸控製命令。

HS（差分信號100mv~300mv）：高速模式，80M~1Gbps傳輸速度、同步傳送
，用於傳輸高速圖像數據。



HS差分和LP單信號如圖3所示。

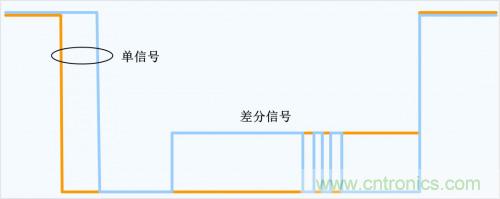

圖3.單端信號和差分信號



（2）D-PHY三種模式：控製模式（Control Mode）、Escape Mode、和高速模式（HS Mode）



其中前兩種模式都屬於LP狀態下的兩種模式，高速模式屬於HS狀態， Escape Mode被定義為LP狀態下的一種比較特殊的操作模式。

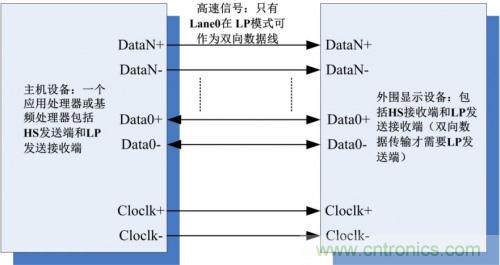

圖4.MIPI DSI應用



MIPI-DSI利用單端和差分信號線進行數據傳輸，LP模式下進行單端數據傳輸
，HS模式下進行差分數據傳輸，使用可以雙向傳輸的Data0+/Data0-數據Lane進行配置。





MIPI-DSI的數據傳輸格式以數據包為基本單元傳輸

，數據包的類型分為短數據包和長數據包。



(1)、短數據包：4 bytes(固定長度)主要用於傳輸命令、讀寫寄存器；



數據包包頭：

數據標識符（DI）*1byte:含虛擬數據通道【7:6】和數據類型【5:0】。

數據包*2 byte：要傳送的數據，長度固定兩個字節。

誤差校正碼（ECC）*1byte：可以把一個位的錯誤糾正。



圖5.短數據包結構



（2）
、長數據包：6~65541 bytes(動態長度)主要用於傳輸大量圖像數據或者部分控製命令。



數據包報頭（4 bytes）：

數據標識符（DI）*1byte:含虛擬數據通道【7:6】和數據類型【5:0】。

字節數（WC）*2 byte：要傳送的數據，長度固定兩個字節。

誤差校正碼（ECC）*1byte：可以把一個位的錯誤糾正。

有效傳送數據（6~65541 bytes）：最大字節=2^16。

數據包頁腳（2 byte）：校驗。



圖6.長數據包結構





（1）現場模擬MIPI-DSI協議
，使用數據挖掘型示波器ZDS4054 Plus
，其免費標配MIPI-DSI協議低速LP模式解碼功能，具體操作如下圖7所示。

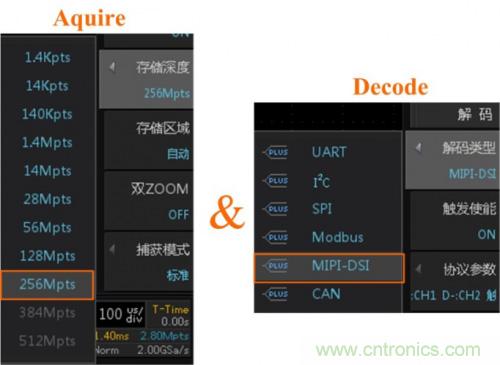

圖7.解碼步驟



（2）ZDS4054 Plus標配512Mpts的存儲深度，且可對全內存數據進行解碼，MIPI-DSI協議解碼界麵如圖8所示。可通過事件表查看具體的解碼內容，也可以將事件表中的內容通過導出報表的格式將其導出。

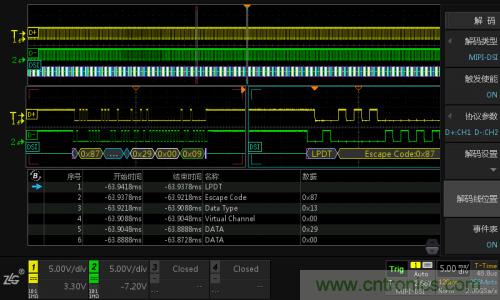

圖8.解碼界麵



（3）對長時間監測的數據進行數據異常分析時，可在示波器的縮放模式下使用雙ZOOM多(duo)窗(chuang)口(kou)顯(xian)示(shi)的(de)功(gong)能(neng)，對(dui)信(xin)號(hao)進(jin)行(xing)多(duo)窗(chuang)口(kou)異(yi)常(chang)監(jian)測(ce)和(he)分(fen)析(xi)，可(ke)就(jiu)某(mou)一(yi)個(ge)數(shu)據(ju)幀(zhen)或(huo)某(mou)一(yi)個(ge)數(shu)據(ju)點(dian)進(jin)行(xing)分(fen)析(xi)
，通(tong)過(guo)查(zha)看(kan)放(fang)大(da)數(shu)據(ju)細(xi)節(jie)，找(zhao)出(chu)異(yi)常(chang)，如(ru)下(xia)圖(tu)9所示。

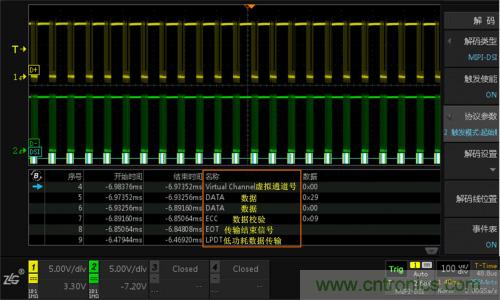

圖9.細節分析
