相信對於玩過CS的人來說

，Valve並不陌生，他於去年推出一個全新的SteamVR beta版來回應Oculus的“異步時間扭曲”技術。說到這，可能很多朋友對Oculus的ATW異步時間扭曲技術感到陌生，但如果你經常聽國內一些技術流的VR創業公司的演講，那麼你對“異步時間扭曲”這個詞肯定不會陌生。例如自稱國內第一家掌握ATW技術的焰火工坊，在他們的第一次發布會上CTO王明楊就提到了這項技術。當時他嚐試了進行解釋，但後來放棄了，隻說“你們知道這很牛逼就行了”。此後CEO婁池也在各種場合提起ATW，包括微信朋友圈。另外一家公司樂相也是。

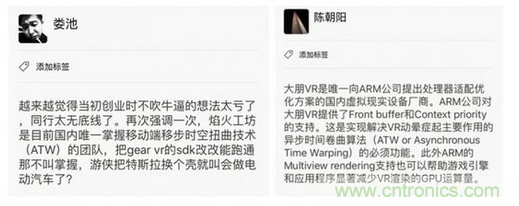

焰火工坊CEO婁池和樂相CEO陳朝陽的朋友圈





異步時間扭曲英文是Asynchronous TImewarp，簡稱ATW。簡(jian)單(dan)來(lai)說(shuo)
，這(zhe)是(shi)一(yi)種(zhong)生(sheng)成(cheng)中(zhong)間(jian)幀(zhen)的(de)技(ji)術(shu)。當(dang)遊(you)戲(xi)畫(hua)麵(mian)無(wu)法(fa)保(bao)持(chi)足(zu)夠(gou)的(de)幀(zhen)率(lv)時(shi)，它(ta)能(neng)產(chan)生(sheng)中(zhong)間(jian)幀(zhen)進(jin)行(xing)彌(mi)補(bu)
，從(cong)而(er)維(wei)持(chi)較(jiao)高(gao)的(de)畫(hua)麵(mian)刷(shua)新(xin)率(lv)。這(zhe)項(xiang)技(ji)術(shu)的(de)提(ti)出(chu)者(zhe)John Carmack目前是Oculus的CTO。



在采訪中，王明楊解釋ATW，他是這樣說的：



正常情況下
，我們的手機大部分是60hz刷新，也就是說
，在理想情況下我們的手機大概要處理有60幀/秒。那麼
，從數據到渲染就有 1000 /60 ~= 16.6666ms的時延。



那麼，如何抵消這個時延呢？卡馬克（John Carmack）提出一種方法，通過大量采集陀螺儀數據
，在樣本足夠多的情況下，就可以預測出16.66ms後你頭部應有的旋轉和位置
，按照這個預測的數據來渲染，他管這個技術叫TImewarp。



然而問題又來了
，一般VR場景很複雜，我們很難保證每次都在16.66ms內完成一次渲染，也就是我們很難保證每個應用都是60fps。那麼卡神又提出一個ATW，就是異步的TImewarp。



他把VR應用的渲染管線設計成兩個線程，渲染線程（生產者）和TImewarp線程（消費者），兩者異步工作，生產者生產足夠多的Framebuffer，消費者把生產者生產的東西做Timewarp之後貼在屏幕上。也就是說，無論你當前遊戲的fps是多少
，Timewarp始終被設計成保持在60fps（視刷新率而定）。



這就是ATW的核心細節
，把Timewarp和產生Framebuffer分離，用高刷新率的Timewarp來換取低時延。



ATW技術在VR中應用的先驅是Oculus，早在兩年多以前他們就在Gear VR上應用了這項技術
，直到去年3月25日宣布在PC端的SDK上加入ATW的支持。

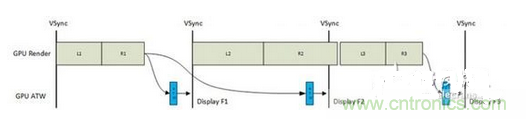

Oculus在博客裏對ATW做了詳細的解釋。如上圖所示，GPU給左右眼的畫麵分別進行渲染，然後在畫麵顯示出來之前插入一個ATW的處理過程。在左邊這幀的處理中
，畫麵渲染及時完成，此時直接顯示就行了
；中間的第二幀渲染未能及時完成
，此時如果什麼都不做就會出現畫麵抖動，而有了ATW的話
，它會將前麵一幀調用出來重新顯示，同時加上頭盔運動變化
，從而保持幀率。





據王明楊表示，ATW技術很簡單

，核心代碼僅5行。但如果要達到最好的效果，還需要以下幾點：



1. GPU必須支持搶占式上下文（GPU preemption）。這個還好
，大部分Mobile GPU都支持，但是桌麵GPU大部分還不支持；



2. 係統最好支持主表麵寫入，這個跟GPU有一定關係，但是跟操作係統關係比較大
；



3. GPU必須有較高的性能，這個很好理解
，Timewarp線程實際上加重了渲染負擔。



Oculus先在Gear VR上實現ATW
，原因就是上麵的第1點。他們將ATW帶到PC平台上
，是在微軟
、英偉達和AMD支持的情況下實現的。英偉達開發了VRWorks，AMD則有Liquid VR。



國內廠商中
，樂相陳朝陽表示ARM對大朋VR提供了Front Buffer和Context Priority的支持
，用以在移動VR上實現ATW。



沒有定製硬件的焰火工坊則在Oculus的基礎上修改了一部分Timewarp的實現。“我們在渲染線程那裏會監控Timewarp線程的工作情況，動態的平衡GPU附載，保證Timewarp線程工作在比較高的幀率下。”王明楊說。





聽起來ATW是項很棒的技術
，但它也不是完美的。根據Oculus的博文，ATW的一個難點是位置抖動（Positional Judder）。



位置抖動是基於方向的Timewarp帶來明顯瑕疵之一。在使用VR設備時，當頭部移動了
， 如果在ATW產(chan)生(sheng)圖(tu)像(xiang)幀(zhen)時(shi)隻(zhi)考(kao)慮(lv)了(le)旋(xuan)轉(zhuan)
，而(er)平(ping)移(yi)卻(que)被(bei)忽(hu)略(lve)了(le)。這(zhe)意(yi)味(wei)著(zhe)當(dang)你(ni)的(de)頭(tou)從(cong)一(yi)邊(bian)移(yi)動(dong)到(dao)另(ling)一(yi)邊(bian)時(shi)，你(ni)看(kan)見(jian)的(de)離(li)你(ni)很(hen)近(jin)的(de)物(wu)體(ti)會(hui)有(you)多(duo)個(ge)圖(tu)像(xiang)的(de)抖(dou)動(dong)

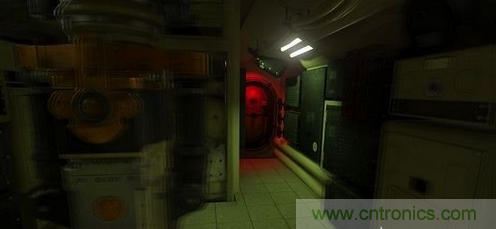

，這(zhe)種(zhong)效(xiao)果(guo)在(zai)臨(lin)近(jin)場(chang)空(kong)間(jian)中(zhong)是(shi)非(fei)常(chang)明(ming)顯(xian)的(de)，比(bi)如(ru)下(xia)麵(mian)的(de)這(zhe)個(ge)潛(qian)艇(ting)截(jie)圖(tu)。

Gear VR比較容易用上ATW，是因為它不支持位置追蹤

，而PC平台的Oculus Rift支持。Oculus最近宣布Rift支持ATW，應該是解決了位置抖動的問題。

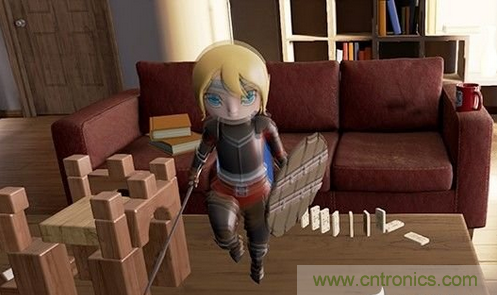

另外一點是運動的物體和動畫。使用ATW時，動畫或者移動的物體會引起另外一個瑕疵， 因yin為wei它ta產chan生sheng的de新xin圖tu像xiang隻zhi是shi根gen據ju前qian一yi幀zhen圖tu像xiang生sheng成cheng的de，缺que少shao了le物wu體ti的de運yun動dong信xin息xi


，所suo有you的de中zhong間jian幀zhen都dou好hao像xiang是shi被bei凍dong結jie了le一yi樣yang，因yin而er對dui於yu運yun動dong的de物wu體ti容rong易yi產chan生sheng抖dou動dong

，見jian下xia圖tu。

不過王明楊倒是認為雖然近處物體是個局限，但影響並沒想像的那麼大。





總體來說ATW確實是一項很棒的技術
，如果沒有它的話，開發者在遊戲開發中為了保持畫麵幀率隻能非常保守地使用CPU和GPU性能，而ATW可以遊戲更容易保持幀率穩定，從而讓開發者在畫麵設計上更加大膽。



實際運行中Oculus發現，沒有使用ATW的app在運行中丟失了約5%的幀。ATW可以將大部分丟失的幀補上，從而大幅減少畫麵抖動。而這一切對app來說不需要消耗更多性能或更改代碼就能實現。Oculus還表示這一切隻是開始，他們正與合作夥伴嚐試提高ATW的運行效率。為了產生一個舒適，令人信服的虛擬現實，開發人員仍然需要保持幀率在90赫茲，如果達到90赫茲，將使VR具有很好的舒適性，這是VR存在的真正魅力。
